Električni prekidač u kalupu

Električni prekidač u kalupu je vrsta električne opreme sa zaštitnim funkcijama kao što su preopterećenje, kratki spoj i podnapon. Njegov princip rada je da je u normalnim radnim uvjetima prekidač u zatvorenom stanju, kada je strujni krug preopterećen, kratki spoj ili pod naponom i drugi kvarovi, prekidač će automatski isključiti strujni krug, kako bi zaštitio krug i sigurnost opreme.

Model:STM1-250L

Pošaljite upit

opis proizvoda

Model		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Ocjena Cortirucus curert		125			250			400			630			800			1250
Nazivni Curert hn(A)		16,20,25,32,40,50			100,125,140,160,			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180.200.225,25
Nazivna radna snaga Ue(V)DC								500,550,7			501.000
Ocijenjeno izdavanje glasa UKV)		1000			1000			1500			1500			1500			1500
Uimp(KV)
Test Votage One Miute (V)		3500			3500			3500			3500			3500			3500
Prekidni kapacitet (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mechaarial He	Times	7000			7000			4000			4000			2500			2000
Električni život	Times	2000			2000			1000			1000			800			600
Vrijeme prekida (ms)		20			20			20			20			20			20
Lokacija instalacije		Bilo gdje
kapacitet bolatora		da
Standard		IEC 60947-2,IEC60947-1,GB 14048,GB 14048-2
temperatura (C)		25℃-50℃
Protection Degress		b20
Dodatna oprema		OF/SD/MX
Udaljenost luka (mm)		250

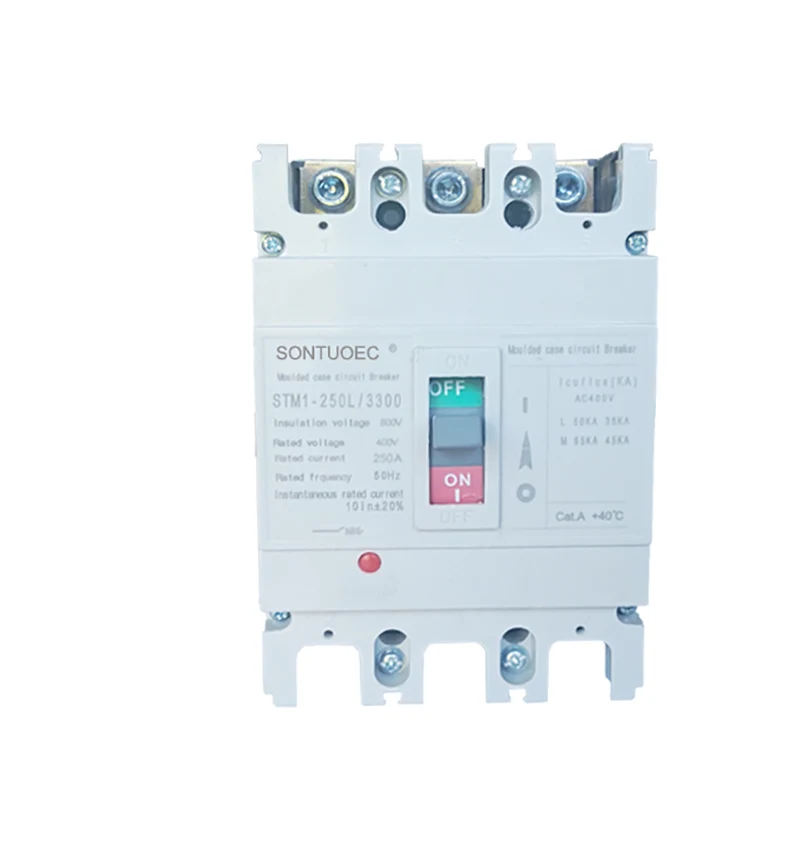

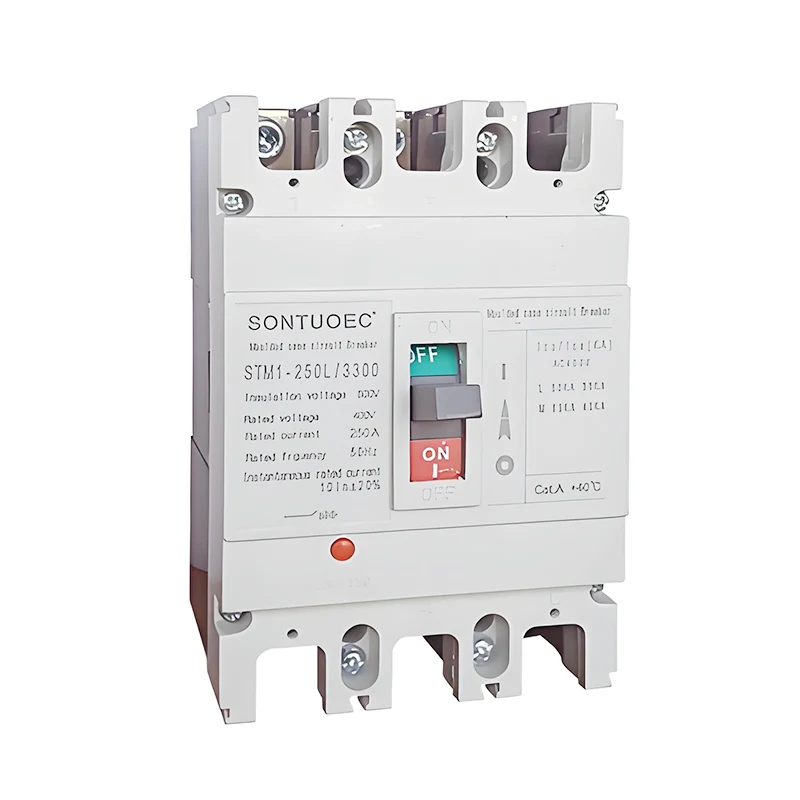

Model NO.	STM1-250L/3300
Sredstvo za gašenje luka	Vazduh
STANDARD:	IEC 60947-2
Struktura	MCCB
Tip	Moulede kućište Circuit Breaker
Certifikacija	CE
Odobrenja	CE, ISO9001
Vrijeme isporuke	Unutar 20 dana
Specifikacija	63A-630A
Porijeklo	Wenzhou Zhejiang
Proizvodni kapacitet	2000 komada/sedmično
Brzina	Normalni tip Prekidač
Instalacija	Popravljeno
Poles Number	3P 4P
Funkcija	Konvencionalno prekidač, Zaštita od kvara prekidača, Overcurrent Protection
Cijena	Fabrika Cijena
Vrijeme garancije	12 mjeseci
Transportni paket	Unutrašnjost Kutija/karton
Trademark	SONTUOEC,WZSTEC,SONTUNE,IMDEC
HS kod	8536200000

Struktura i karakteristike

Struktura: električni prekidač u obliku kućišta obično se sastoji od kontaktnog sistema, sistema za gašenje luka, pogonskog mehanizma, udarača i školjke i drugih dijelova.

Karakteristike:

Ima visoku prekidnu sposobnost i dobru dinamičku termičku stabilnost.

Oklop je napravljen od izolacionog materijala otpornog na plamen, otpornog na luk, sa visokim sigurnosnim performansama.

Upravljački mehanizam je fleksibilan i pouzdan, što je pogodno za ručne ili električne.

Rastavljač ima različite zaštitne funkcije i može izvršiti odgovarajuće radnje prema različitim kvarovima kola.

Funkcija i upotreba

Funkcija: Električni prekidač u obliku kućišta ima različite zaštitne funkcije kao što su zaštita od preopterećenja, zaštita od kratkog spoja, zaštita od podnapona i zaštita od curenja. Među njima, zaštita od preopterećenja znači da kada je strujni krug preopterećen, prekidač može automatski isključiti strujni krug kako bi spriječio oštećenje opreme zbog pregrijavanja; zaštita od kratkog spoja znači da kada dođe do kratkog spoja u strujnom kolu, prekidač može brzo prekinuti struju kvara kako bi spriječio požar i druge sigurnosne nesreće; zaštita od podnapona znači da kada je napon napajanja niži od nazivne vrijednosti, prekidač može automatski isključiti strujni krug kako bi zaštitio opremu od oštećenja; i zaštita od curenja znači da kada dođe do curenja u strujnom kolu, prekidač može na vrijeme prekinuti napajanje kako bi zaštitio osobnu sigurnost. Zaštita od curenja znači da prekidač može prekinuti napajanje na vrijeme kada dođe do curenja u strujnom kolu kako bi zaštitio osobnu sigurnost.

Upotreba: Električni prekidači u obliku kućišta se široko koriste u električnim sistemima u stambenim, komercijalnim, industrijskim i transportnim poljima. U stambenom polju, koristi se za zaštitu sigurnosti kućnih krugova i električne opreme; u komercijalnoj oblasti koristi se za zaštitu električnih sistema velikih zgrada i poslovnih prostora; u industrijskom polju, koristi se za kontrolu i zaštitu sigurnog rada fabričke opreme i mašina; u oblasti transporta, koristi se za zaštitu stabilnog rada semafora, željezničke signalizacije i druge opreme.
