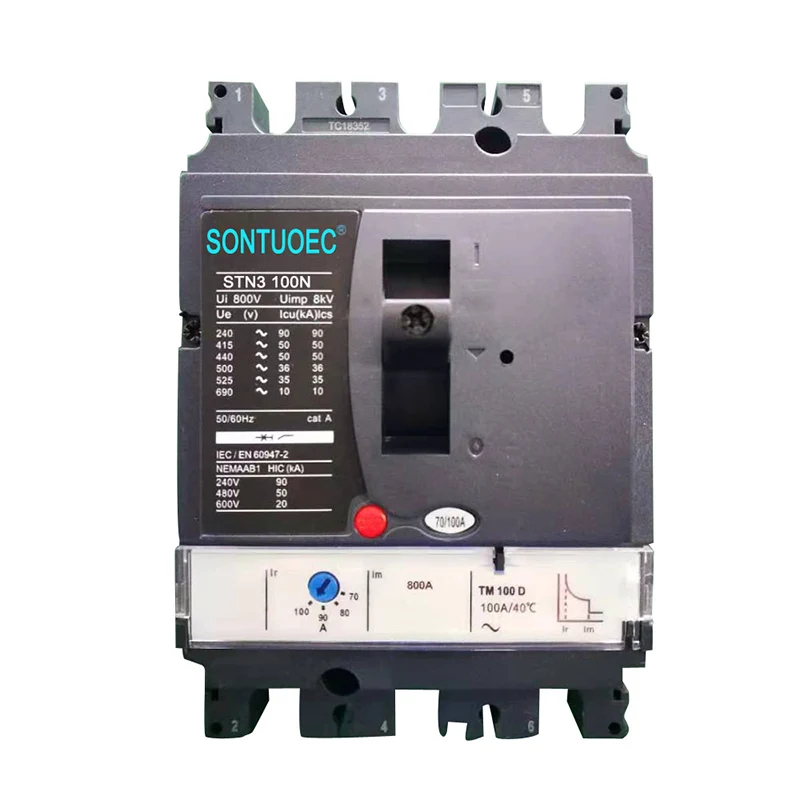

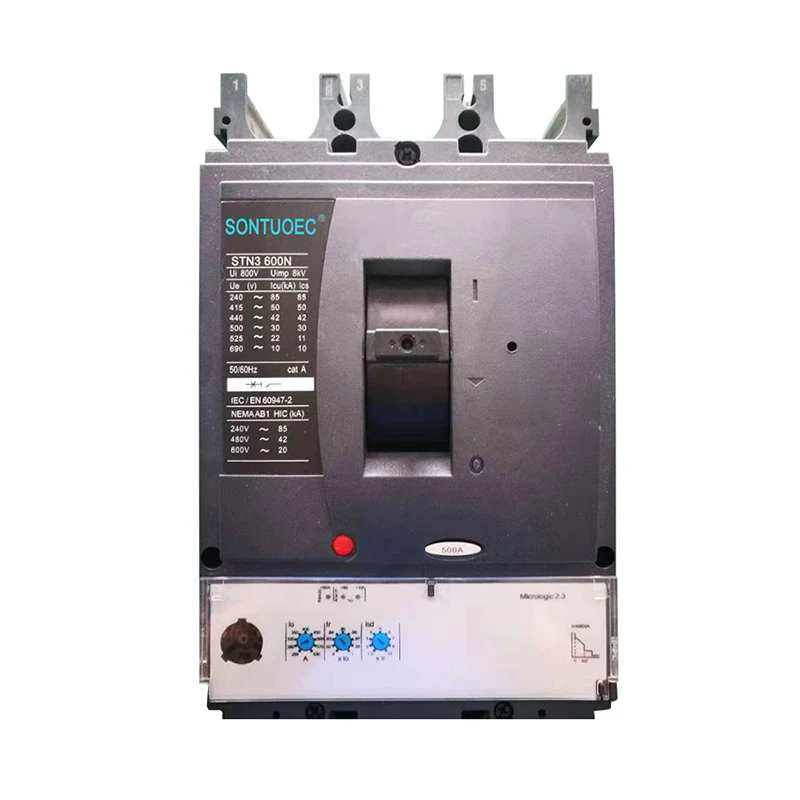

STN3 Tip oblikovani krug kućišta

Oblikovani prekidač kućišta STN3 je pouzdano i napredno rješenje za električnu zaštitu u različitim aplikacijama. Njegov kompaktni dizajn, sveobuhvatne mogućnosti zaštite i mogućnosti komunikacije čine ga idealnim izborom za moderne električne sustave.

Model:STN3

Pošaljite upit

opis proizvoda

Specifikacije	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Frame struja (a)	100				160				250				400				630
Broj polova	3		4		3		4		3		4		3		4		3		4
Krajnji kapacitet za lomljenje (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (od)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380 / 415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Nazivni napon izolacije	AC800V
Nazivni radni napon	AC690V
Nazivna struja, termički oticanje, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Nazivna struja, elektronsko oticanje, mikrofon, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Pomoćnik, upozorenja, pribor za greške	Ili / sd / sde / sdx
Zavojnica s naponom i pod naponom	MX / MN
Mehanički život	50000				40000				20000				15000				15000
Električni život	30000				20000				10000				6000				4000

Model br.	STN3
Standard:	IEC 60947-2
Medijum za gašenje luka	Zrak
Struktura	MCCB
Vrsta	Moulede Breaker Cught Clue
Certifikat	CE
Odobrenja	CE, ISO9001
Vrijeme isporuke	U roku od 20 dana
Specifikacija	63A-630A
Porijeklo	Wenzhou zhanjiang
Proizvodni kapacitet	2000poeces / sedmica
Brzina	Normalni prekidač kruga tipa
Instalacija	Fiksni
Broj stuba	3p 4p
Funkcija	Konvencionalni prekidač kruga, Zaštita od prekida prekidača, Zaštita od prekohrane
Cijena	Fabrička cijena
Garantni vreme	12 meseci
Transportni paket	Unutrašnja kutija / karton
Zaštitni znak	Esoueec, Wzscec, Esutune, Imdec
HS kod	8536200000

Ključne karakteristike

• Zaštita i funkcionalnost: Ovi prekidači nude sveobuhvatnu zaštitu električnih sistema, uključujući zaštitu od preopterećenja i kratkog spoja. Dizajnirani su tako da automatski isključuju krug kada se pojavi kvar, sprječavajući oštećenje opreme i osiguranje sigurnosti.

• Struja i nazivna struja: struja školjki (npr. E.G., 160N) označava maksimalni proširivi prekid prekida kućišta prekidača. Nazivna struja (npr., 100a) je maksimalna normalna operativna struja, krug ne smije preći da se spriječi isključivanje zbog prekomjernog struje.

• Konfiguracije stupa: Dostupno na 3-polnim (3p) i 4-polnim (4p) konfiguracija, pogodnim za različite električne sisteme i aplikacije.

• Elektroničke jedinice: Napredne elektroničke jedinice za elektronike pružaju precizne mogućnosti mjerenja i komunikacije, omogućavajući praćenje i dijagnostiku električnih parametara u stvarnom vremenu.

• Kompaktni dizajn: Kompaktna NSX serija, posebno, poznata je po kompaktnom dizajnu, koja kombinira energetsku efikasnost, mjerenje, upravljanje i komunikacijske alate.

Aplikacije

• Industrijska upotreba: široko se koristi u industrijskim postavkama za distribuciju i zaštitu električne energije u razne opreme i strojeve.

• Energija i infrastruktura: Pogodno za aplikacije u distributivnim mrežama i infrastrukturnim projektima.

• Poslovni i stambeni: Koristi se i u komercijalnim zgradama i stambenim domovima za glavne i sekundarne distributivne sisteme.

Dodatne karakteristike kompaktnih NSX serije

• Poboljšana zaštita: Značajke kao što su dvostruki rotacijski kontakti i energetsko isključivanje osiguravaju pouzdanu zaštitu od kvarova.

• Selektivna koordinacija: Poboljšana selektivnost pomaže u održavanju kontinuiteta napajanja napajanja netaknutim krugovima tokom grešaka.

• Komunikacijske mogućnosti: modbus komunikacijski modul i BSCM (modul kontrole prekidača) Omogućite prenos podataka između prekidača i nadzornog sustava.

• Prikaz i nadzor: "Spremni" LED i drugi pokazatelji pružaju informacije o statusu u stvarnom vremenu, dok jedinica za prikaz vrata FDM121 može pokazati različite izmjerene parametre.

• Održavanje i konfiguracija: Indikatori održavanja Prikaži habanje kontakata, profila opterećenja i korake, pomažući se u prediktivnom održavanju.

Instalacija i održavanje

• Instalacija: Slijedite upute proizvođača za pravilnu instalaciju, osiguravajući minimalne odobrenja i korišćenje odgovarajućeg hardvera za ugradnju.

• Održavanje: Redovna inspekcija i ispitivanje prekidača preporučuje se da bi se osiguralo da ispravno funkcionišu i pružaju kontinuiranu zaštitu.
