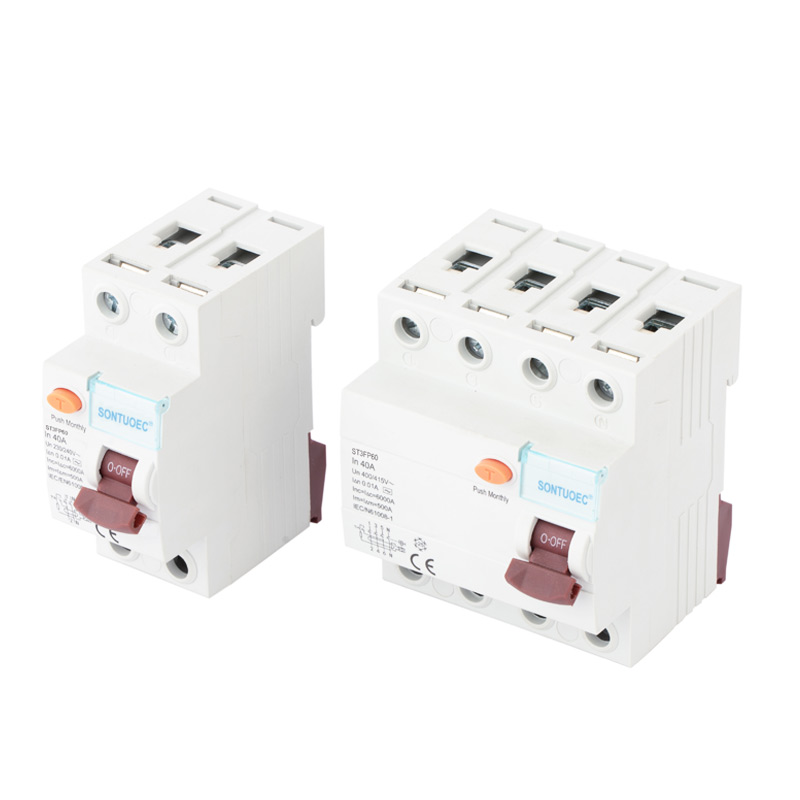

4P 40A/10mA prekidač diferencijalne struje

4P 40A/10mA prekidač diferencijalne struje je prekidač diferencijalne struje sa 4 pola (tj. 3-fazne žice za požar i nulu) koji je ocijenjen na 40 ampera i sposoban je automatski prekinuti strujni krug kada se detektuje da je rezidualna struja u strujnom kolu na ili iznad 10 milliampera. Uređaj se uglavnom koristi za sprječavanje električnih požara i nesreća od strujnog udara te za zaštitu lične sigurnosti i sigurnosti opreme.

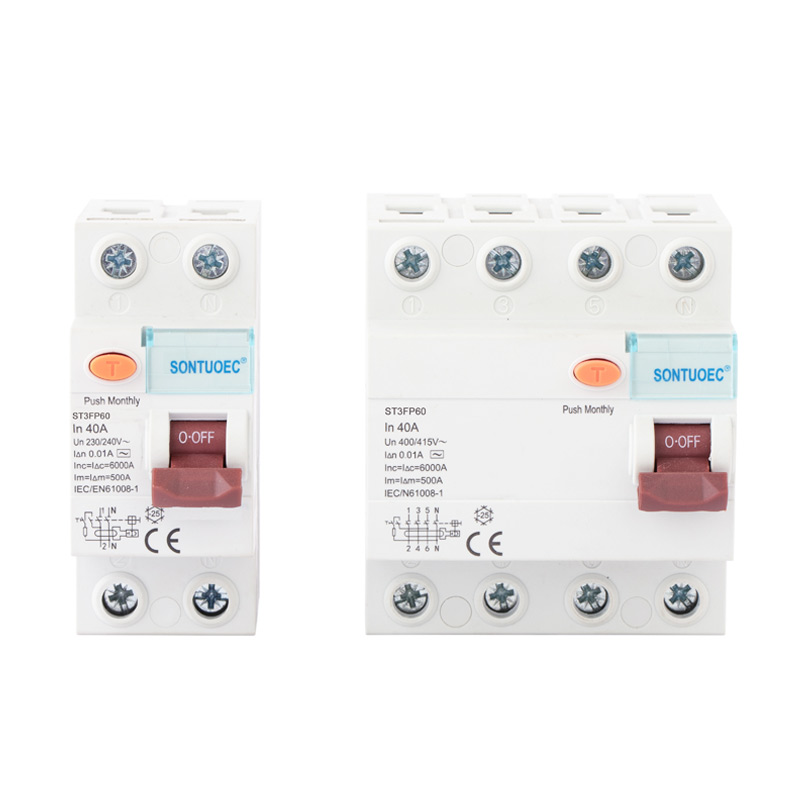

Model:ST3FP60

Pošaljite upit

opis proizvoda

Model:	ST3FP60
STANDARD	IEC61008-1
Karakteristike rezidualne struje:	I, i
Pole br.:	2P, 4P
Nazivna struja:	16A, 25A, 32A, 40A, 63A;
Nazivni napon:	230/400V AC
Nazivna frekvencija:	50/60Hz
Nazivna preostala radna struja IΔn:	10mA,30mA, 100mA, 300mA, 500mA
Nazivna preostala neradna struja I Δbr:	≤0,5IΔn
Nazivna uvjetna struja kratkog spoja Inc:	6000A
Nazivni uslovni rezidualni kratki spoj trenutni IΔc:	6000A
Trajanje izleta:	Trenutačno okidanje≤0,1 sek
Raspon struje okidanja:	0,5IΔn~IΔn
Elektromehanička izdržljivost:	4000 ciklusa
Moment pričvršćivanja:	2.0Nm

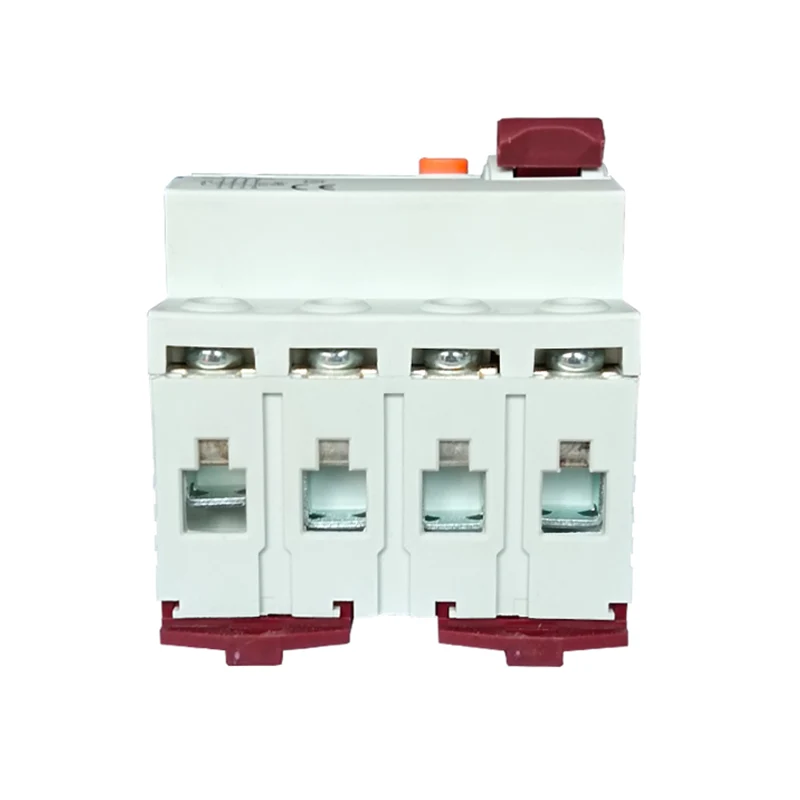

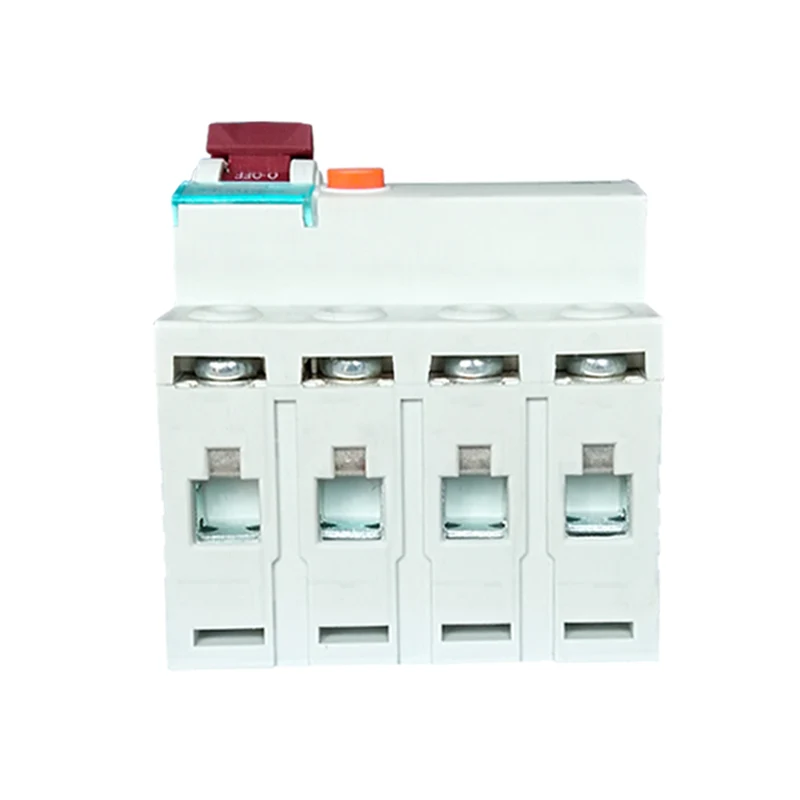

Priključni terminal:	Vijčani priključak Stubni priključak sa stezaljkom
Instalacija:	Montaža na Din šinu od 35 mm

Princip rada

Princip rada ovog prekidača zasniva se na principu ravnoteže struje. U normalnim uslovima, struje koje ulaze i izlaze iz kola treba da budu jednake u liniji koja prolazi kroz opterećenje. Međutim, kada postoji kvar izolacije u liniji ili kada ljudsko biće dođe u kontakt sa strujnim krugom, to može dovesti do curenja struje, čineći struje koje ulaze i izlaze iz kola neuravnoteženim. U ovom trenutku, strujni transformator unutar prekidača će otkriti ovu neuravnoteženu struju i pretvoriti je u električni signal. Elektronsko kolo će pojačati, uporediti i obraditi ovaj signal, a kada signal dostigne unaprijed postavljeni prag, tj. kada zaostala struja dostigne ili pređe 10 miliampera, prekidač će brzo prekinuti strujni krug.

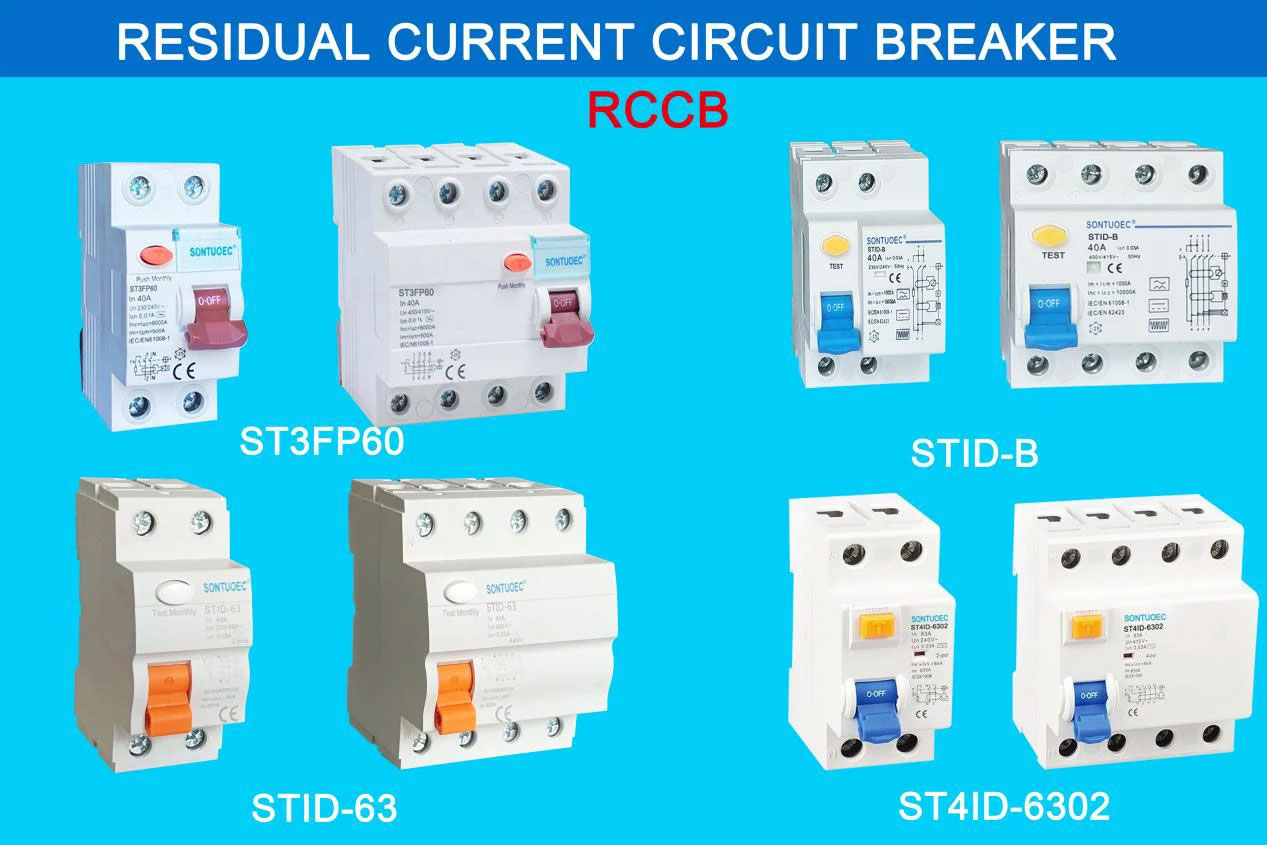

4P 40A/10mA Residual Current Circuit Breaker

Glavne karakteristike

Visoka osjetljivost: može otkriti malu struju curenja (10 mA) i prekinuti strujni krug na vrijeme kako bi se spriječili električni požari i nesreće strujnog udara.

Brz odgovor: kada se otkrije struja curenja, prekidač će prekinuti strujni krug u vrlo kratkom vremenu (obično u roku od nekoliko desetina milisekundi).

Svestranost: pored osnovne funkcije zaštite od curenja, prekidač može imati i funkcije zaštite od preopterećenja i kratkog spoja.

Jednostavan za instalaciju i održavanje: Obično ima modularni dizajn, koji se lako instalira i demontira. U međuvremenu, njegova jednostavna unutrašnja struktura olakšava održavanje i remont.
