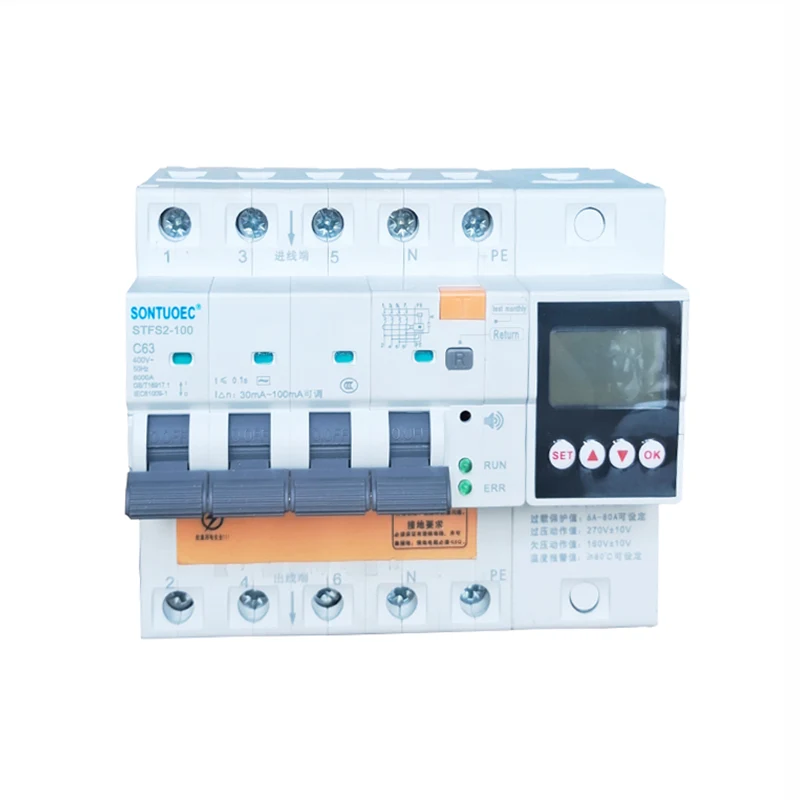

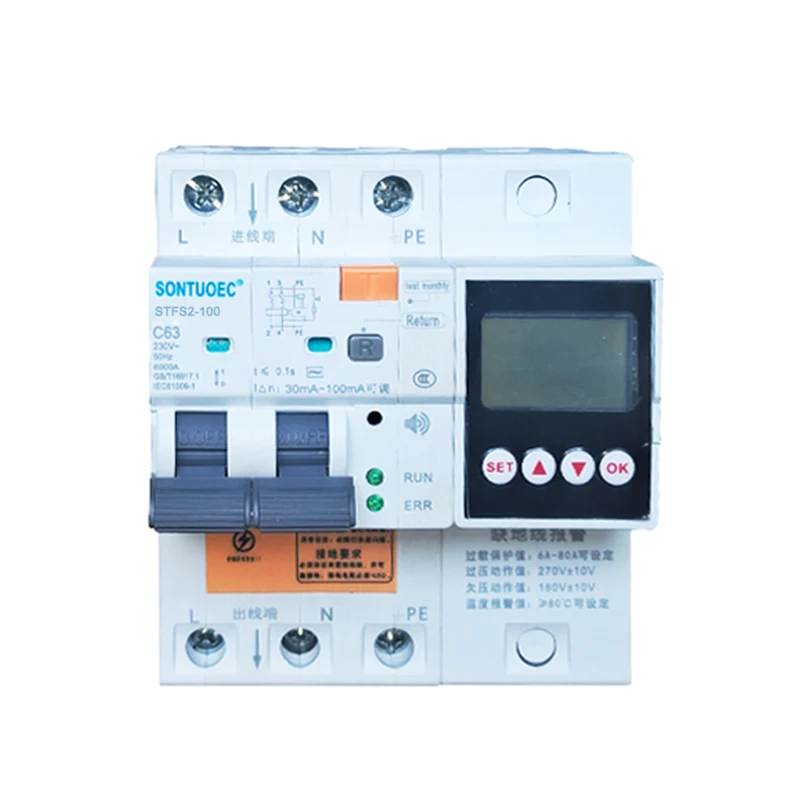

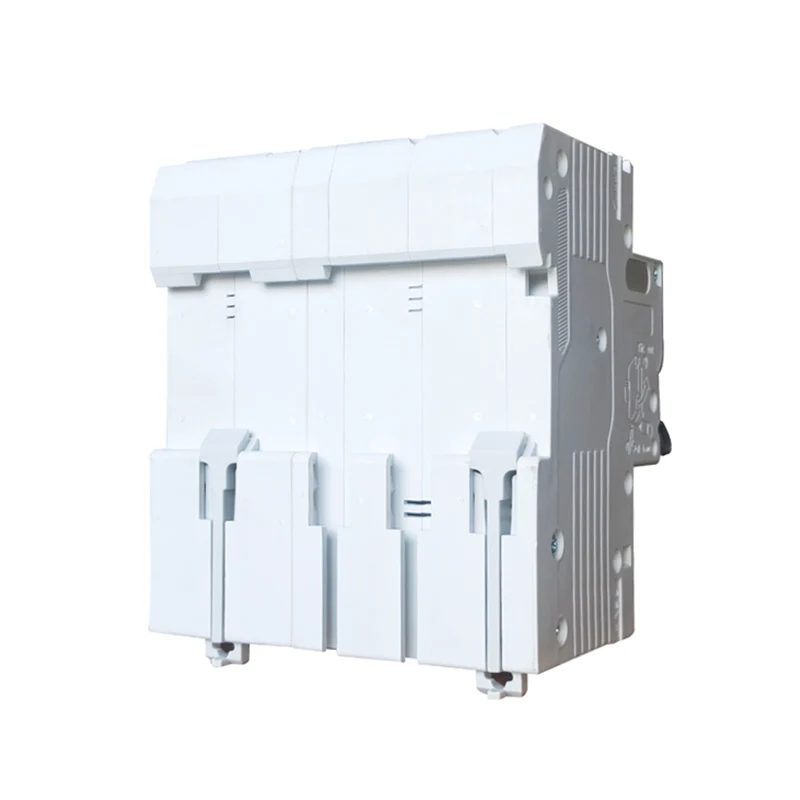

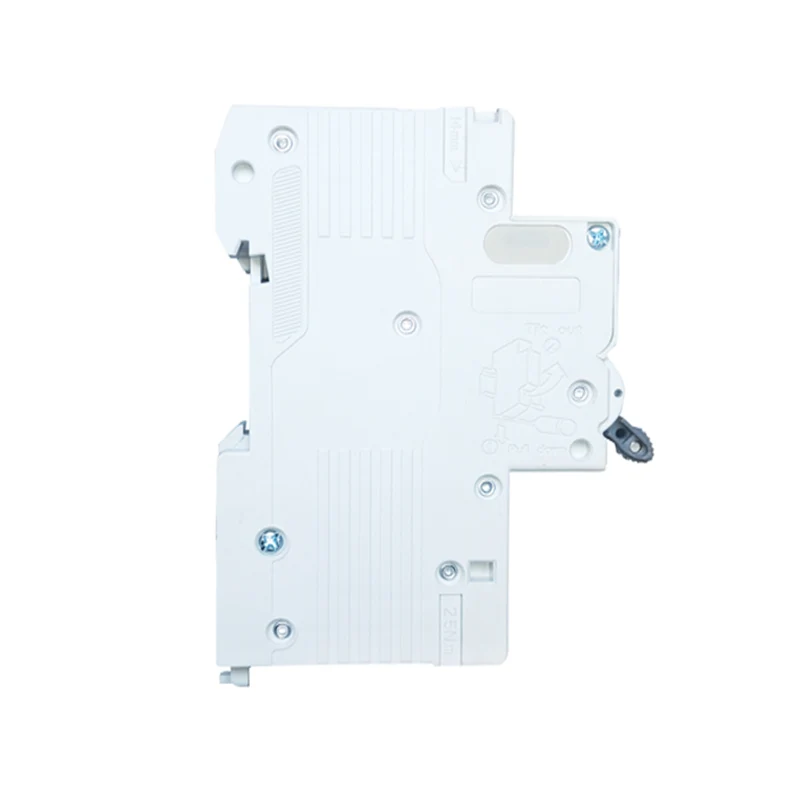

100A 2p 4p Multifunkcionalni RCBO

STSF2-100 100A 2p 4p Multifunkcionalni RCBO je pogodan za AC 50/60Hz, naznačen u kolu sa naponom od 230V-400V i nazivnom strujom od 100A, kada je osoba pogođena strujom ili curi električna mreža. Kada curenje, prenapon i podnapon dosegnu zadane vrijednosti, zaštitni prekidač može brzo proraditi u vrlo kratkom vremenskom periodu i brzo prekinuti napajanje. Kada nadzorna temperatura prekidača diferencijalne struje dostigne zadatu vrijednost, žica za uzemljenje za nadzor nije spojena. Kada je povezan, proizvod emituje zvuk alarma kako bi zaštitio sigurnost osoblja i električne opreme i može izbjeći Spriječite oštećenje opreme uzrokovano prenaponom u električnoj mreži. Ima preopterećenje, kratki spoj, curenje, prenapon Funkcije zaštite od podnapona i previsoke temperature također se mogu koristiti za povremeno paljenje i isključivanje električnih uređaja u normalnim okolnostima Rasvjetni krugovi, posebno pogodni za industrijske i komercijalne sisteme distribucije rasvjete. Proizvod ima malu zapreminu, kompaktnu strukturu i bolju isplativost od drugih sličnih proizvoda. Predivan je izgled, Visok prekidni kapacitet čini ga dobrim izborom za distribuciju električne energije u domaćinstvu. Ovaj proizvod je usklađen sa standardima GB/T 16917.1 i IEC 61009-1 i dobio je CE certifikat.

Model:STFS2-100

Pošaljite upit

opis proizvoda

Model	STFS2-100 Električni tip
Karakteristike rezidualne struje	AC
Standard	IEC/EN 61009-1
Nazivna osjetljivostl△n	0.03,0.1,0.3
Pole No	Stub: 1P+N+PE; 3P+N+PE
Ocijenjeno Trenutno (A)	6A,10A,16A,20A,25A,32A, 40A,63A,80A,100A
Nazivni napon (V)	240/415V ;230/400V
Nazivna rezidualna radna struja	10ma,30ma,100ma,300ma,500ma
Nazivni uslovni rezidualni kratki spoj struja	6KA
Elektro-mehanička izdržljivost	preko 4000 ciklusa

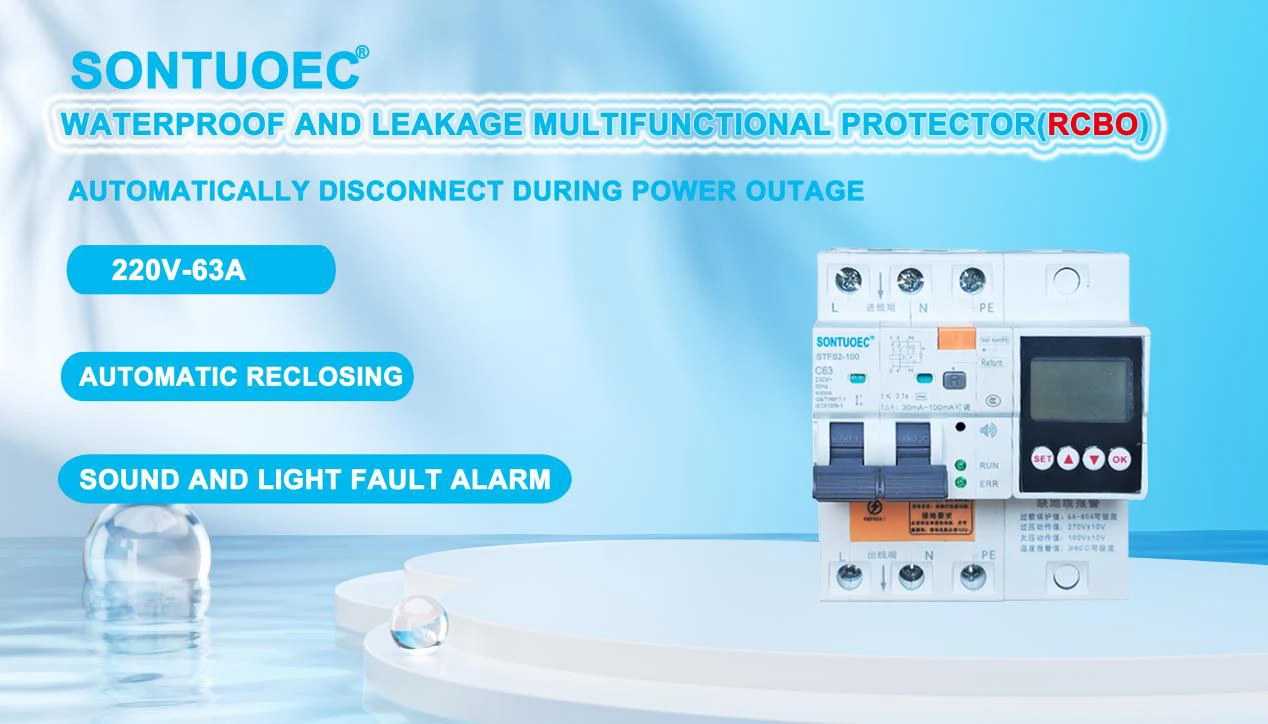

FUNKCIJA:	zaštita od curenja, Zaštita struje od preopterećenja, zaštita od kratkog spoja, zaštita pod naponom, zaštita od prenapona, Nazivna struja/napon podesiv, Temperaturna zaštita, Alarm za ulazak vode i tako dalje.

TEMPERATURA OKOLJNOG ZRAKA:

1. Temperatura ambijentalnog vazduha ne sme biti niža od -5 1C, ne viša od +40 C, a prosečna dnevna vrednost ne sme biti veća od +35 C.

2. Nadmorska visina: Nadmorska visina mjesta postavljanja ne smije prelaziti 2000m.

3. Atmosferski uslovi

Vazduh je čist, a pri maksimalnoj temperaturi od +40 'C relativna vlažnost vazduha nije veća od 50%. Veća relativna vlažnost je dozvoljena na nižim temperaturama, npr. na +20 C,

Relativna vlažnost ne bi trebalo da prelazi 90%. Zbog povremene umjerene kondenzacije uzrokovane promjenama temperature, treba obratiti pažnju na poduzimanje odgovarajućih mjera.

4. Kategorija instalacije Kategorije instalacije su lI i III

Struja i broj polova

100A: Ovo označava da je RCBO ocenjen na 100 ampera. Nazivna struja je maksimalna vrijednost struje koju prekidač može kontinuirano nositi bez izazivanja pregrijavanja ili oštećenja.

2p, 4p: "p" ovdje označava broj polova, tj. broj faza strujnog kola na koje se prekidač može spojiti. 2p znači da se prekidač može spojiti na dvije faze kola (obično Vatra i Nula), dok 4p znači da se može spojiti na četiri faze kola (obično trofazni Vatra i Nula).

Multifunkcionalni

Multifunkcionalni označava da je ovaj 100A 2p 4p multifunkcionalni RCBO opremljen raznim zaštitnim funkcijama. Osim osnovne zaštite od preopterećenja i kratkog spoja, također može pružiti zaštitu od curenja, zaštitu od podnapona, zaštitu od prenapona itd. temperaturna zaštita, alarm za ulazak vode, podesiva struja i napon。Ove zaštite omogućavaju RCBO-u da pruži sveobuhvatniju zaštitu za strujne krugove i opremu.

100A 2p 4p Multifunctional RCBO

Upozorenje!

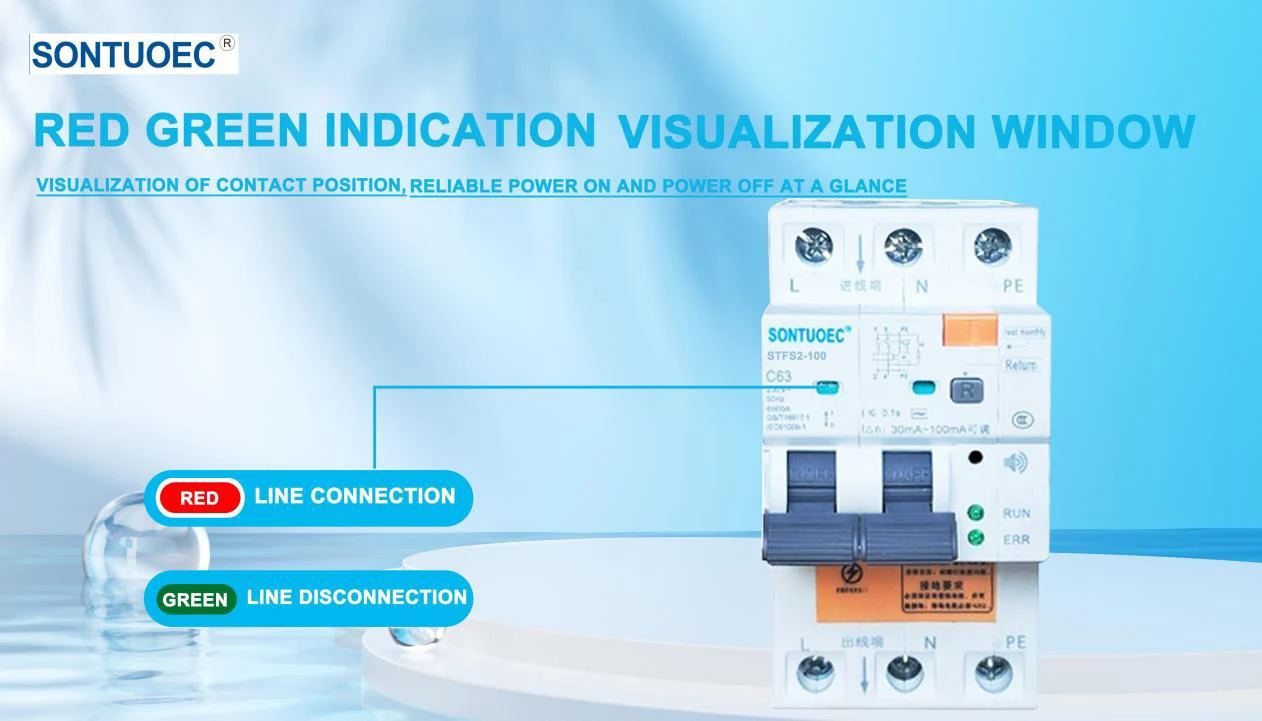

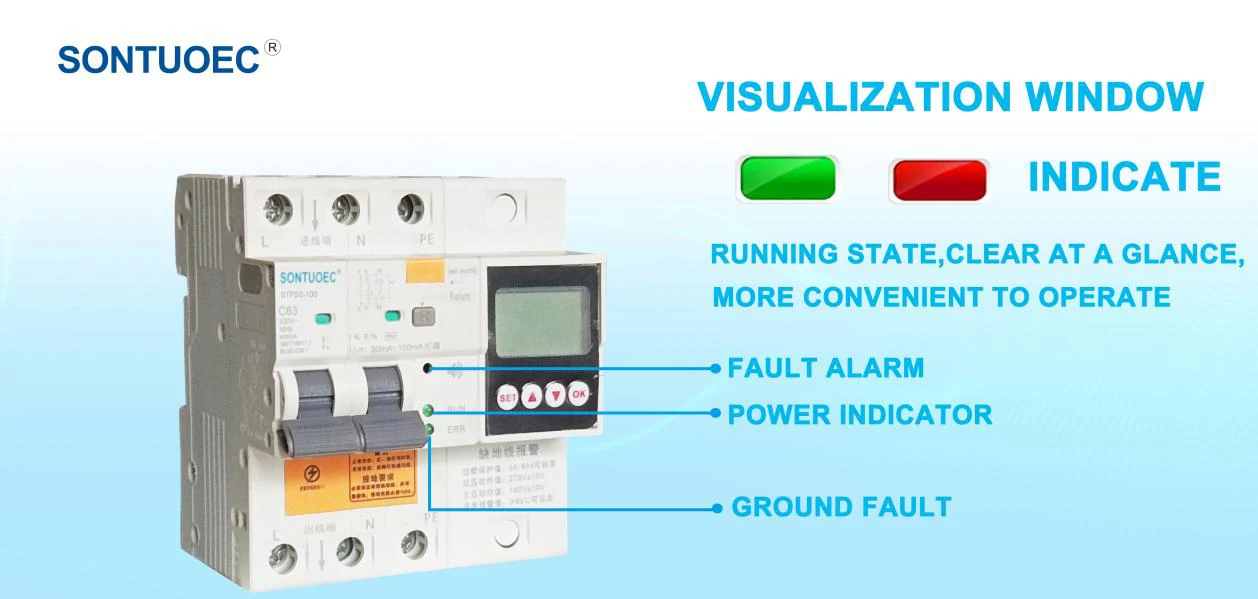

Upozorenje normalno stanje: zeleno svjetlo uključeno;

Nenormalno stanje: Lampica je isključena

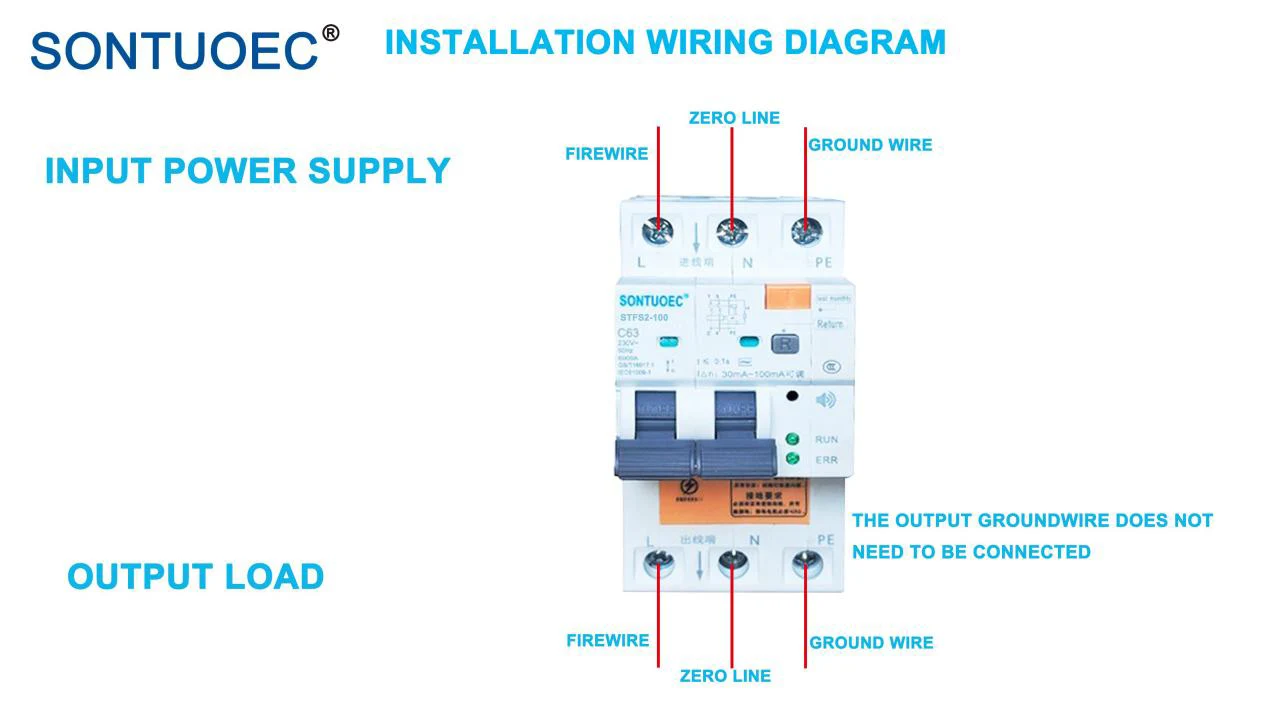

Zahtjevi za uzemljenje:

Potrebno je osigurati da postoji ulazna žica za uzemljenje i žica za uzemljenje, a otpor uzemljenja mora biti s 5Q!

Scenario aplikacije

Budući da RCBO ima različite zaštitne funkcije, često se koristi u krugovima koji zahtijevaju osobnu sigurnost, kao što su električni krugovi za rasvjetu, slaba snaga i električni uređaji u kućama i javnim mjestima. Ova mjesta često karakteriziraju voda i vlaga, što lako može uzrokovati nesreće zbog curenja. Osim toga, RCBO se također može koristiti u industrijskim električnim sistemima gdje je ljudska sigurnost preduvjet, kao što su krugovi za kontrolu perifernog svjetla, radarski sistemi i instrumenti za geološka istraživanja.
