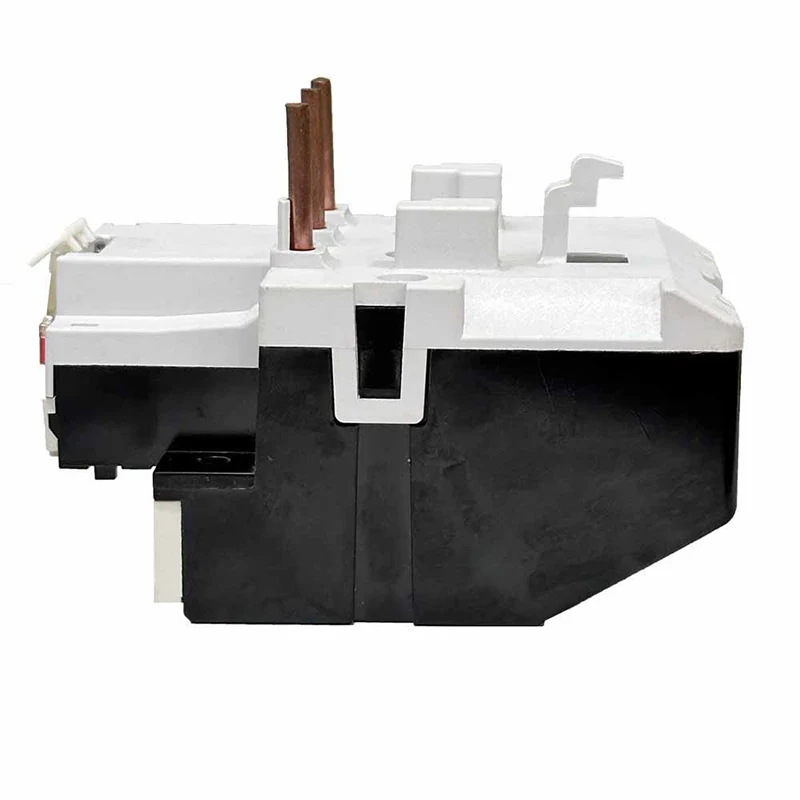

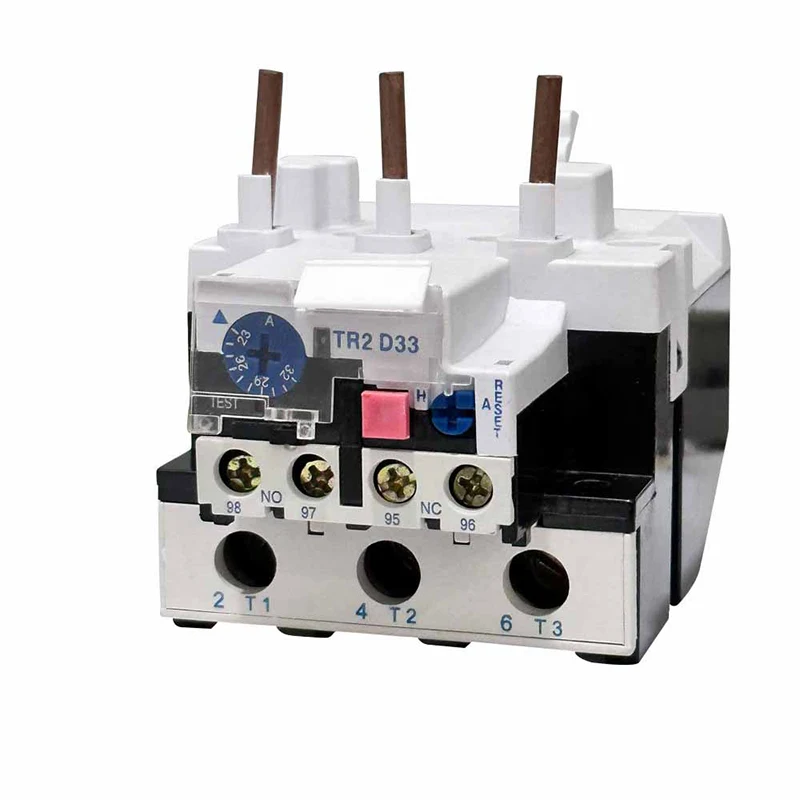

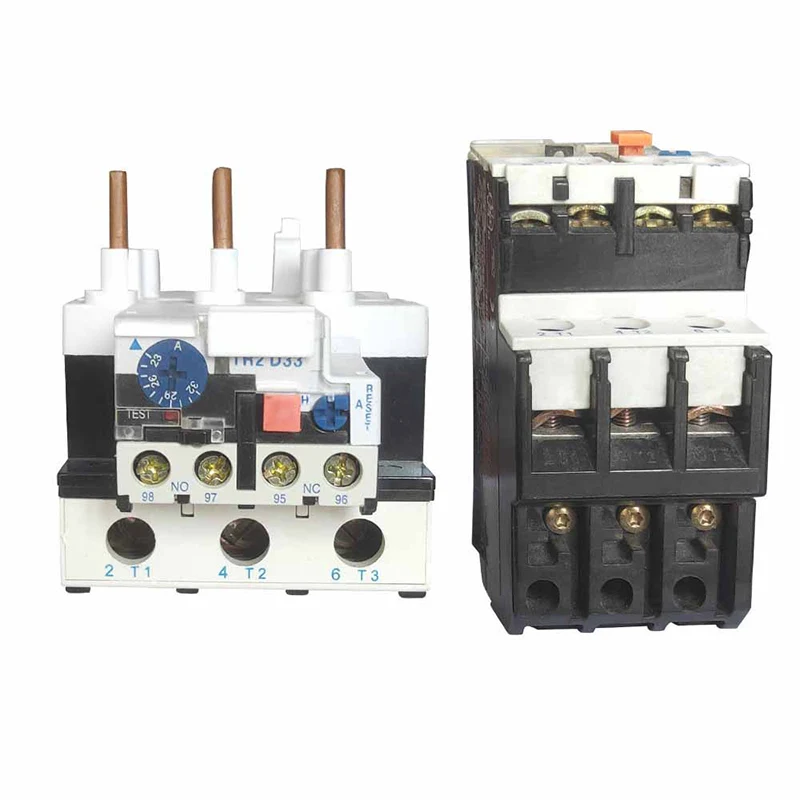

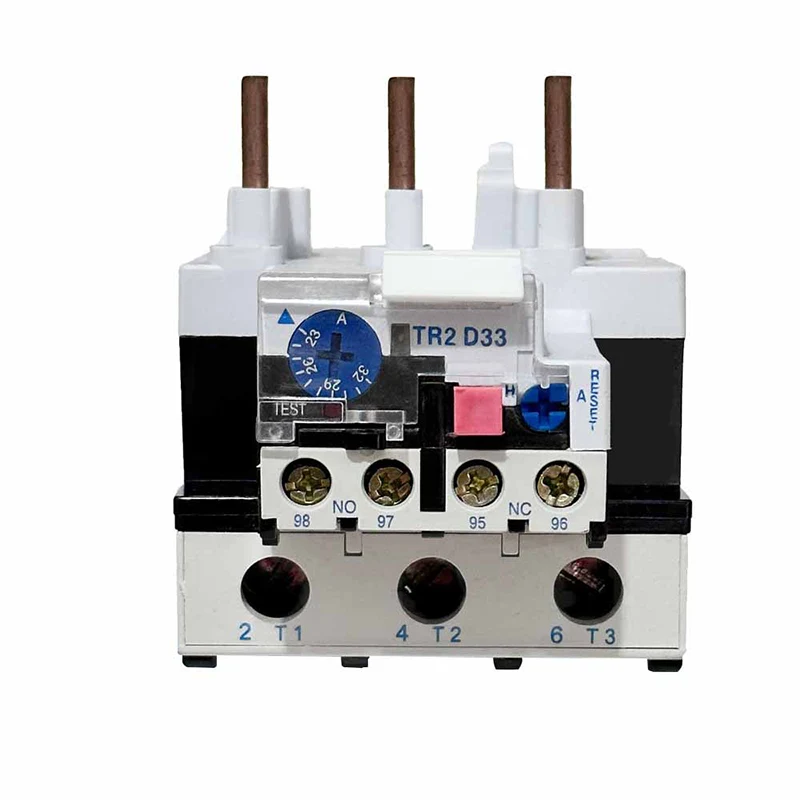

STR2-D33 Termalni relej preopterećenja

STR2-D33 releji toplotne preopterećenja rade na principu toplotnog učinka električne struje. Kad se motor preopterećen, njegova trenutna povećava, uzrokujući grijaći element unutar releja toplinskog preopterećenja za zagrijavanje. Ta se toplina prenosi na bimetalan, što je napravljeno od dva metala s različitim koeficijentima termičkog širenja, tako da se zavija prilikom zagrevanja. Kada savijanje dosegne određenu točku, pokreće mehanički uređaj, obično kontakt, koji isključuje napajanje motora, čime ga štiti od oštećenja.

Pošaljite upit

opis proizvoda

Specifikacije:

Proizvod Ime	Relej toplinskog preopterećenja
Model	ST2-D33
Materijal	Plastična, elektroničke komponente
Termalni Kontakt	1no + 1nc
Termalni Relejrirana struja	23A-93A	Molimo zabilježite struju domet
Str2-93	Podesivi raspon struje (a) Raspon podešavanja	3322	23 ~ 26 ~ 32	STR2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	STR2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	STR2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	STR2-62 ~ 95
		3363	63 ~ 71 ~ 80	STR2-80 / STR2-95
		3365	80 ~ 85 ~ 93	STR2-95
Učestalost	660V
Skidanje klase	50 / 60Hz
Boja	Kao što je prikazano slika

Glavni tehnički parametri

Model	Nazivna struja	Ne.	Raspon podešavanja (a)	Za sklopnik
Str2-25	25	1301	0,1 ~ 0,12 ~ 0,14 ~ 0.16	STR2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0.22 ~ 0.25
		1303	0,25 ~ 0,3 ~ 0,35 ~ 0,4
		1304	0,4 ~ 0,05 ~ 0,63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	STR2-12 ~ 32
		1308	2,5 ~ 3 ~ 3,5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5,5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	STR2-12 ~ 32
		1322	17 ~ 21 ~ 25	STR2-12 ~ 32
		1353	23 ~ 32	STR2-25 / 32 (LC1-D25 / 32)
STR2-36	36	2353	23 ~ 26 ~ 29 ~ 32	STR2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	STR2-32
		2353	30 ~ 40	STR2-32
Str2-93	93	3322	23 ~ 26 ~ 32	STR2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	STR2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	STR2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	STR2-62 ~ 95
		3363	63 ~ 71 ~ 80	STR2-80 / STR2-95
		3365	80 ~ 85 ~ 93	STR2-95
STR2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

Glavne funkcije

Zaštita od preopterećenja: Kada opterećenje motora prelazi svoju nazivnu vrijednost, relej termičkog preopterećenja smanjit će napajanje kako bi se spriječilo motor od pregrijavanja i oštećenja.

Zaštita od pregrijavanja: Ako se motor pregrijava iz nekog razloga (npr. Visoka temperatura okoline ili loša rasipanja topline), relej toplinske preopterećenosti će također odsjeći napajanje.

Funkcija indikacije: Mnogi releji za termički preopterećenje imaju indikaciju, što signalizira ili mijenja status kada se motor preoptereće ili pregrijava, tako da operater može pronaći i poduzeti mjere na vrijeme.

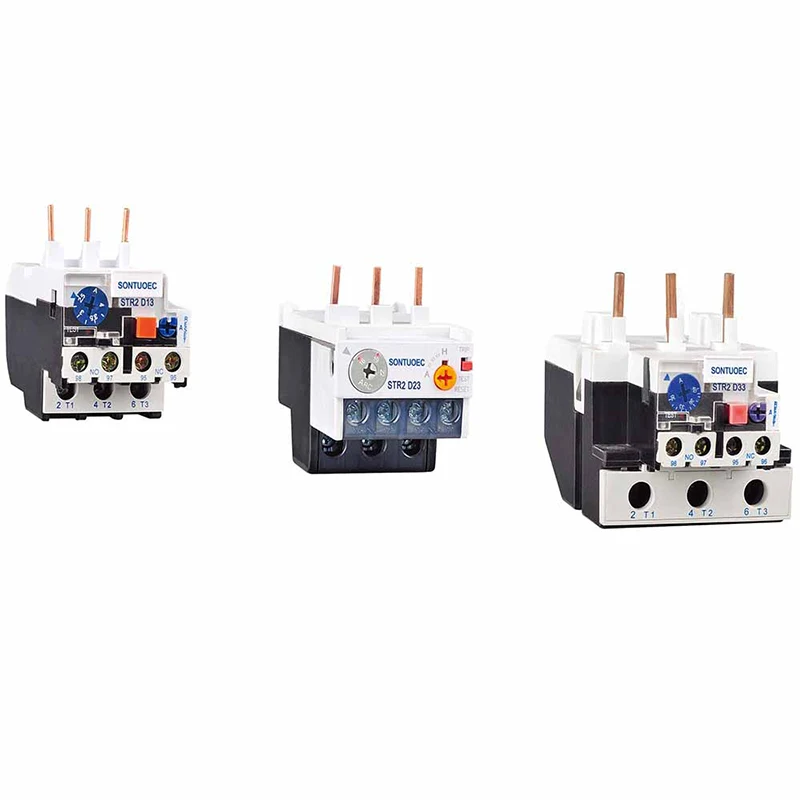

Automatski relej STR2-D serija termičkog preopterećenog releja može se koristiti u krugu od 50/60 Hz, ocijenjeno strujanje 0,1-93a za zaštitu fazne pauze kada se električni motor može priključiti u ST1 seriju, a najnapredniji je termički relej u devedesetih u svijetu, proizvodi su u skladu s IEC 60947-1.

Scenariji aplikacija

Termički releji preopterećenja široko se koriste u raznim industrijskim i komercijalnim okruženjima, posebno u opremi koja zahtijeva električne motoričke pogone. Na primjer, oni se koriste u pumpama, kompresorima, ventilatorima, transporterima i raznim drugim mehaničkom opremom kako bi se osiguralo sigurno sigurno isključeno u slučaju stanja preopterećenja ili pregrijavanja.

Izbor i ugradnja

Prilikom odabira releja toplinske preopterećenosti, potrebno je uzeti u obzir faktore kao što su motorički rejting, operativni okruženje i karakteristike opterećenja. Također je potrebno osigurati da se ocijenjena struja releja termički preoptereće odgovara nazivnu struju motora i da ima odgovarajuće karakteristike zaštite od preopterećenja i pregrijavanja.

Prilikom postavljanja termičkog releja za preopterećenje morate slijediti smjernice proizvođača i osigurati da je pravilno spojen na motoričke i upravljačke krugove. Pored toga, releji toplotne preopterećenja trebaju se pregledati i održavati redovno kako bi se osigurali pravilan rad i dug radni vijek.
