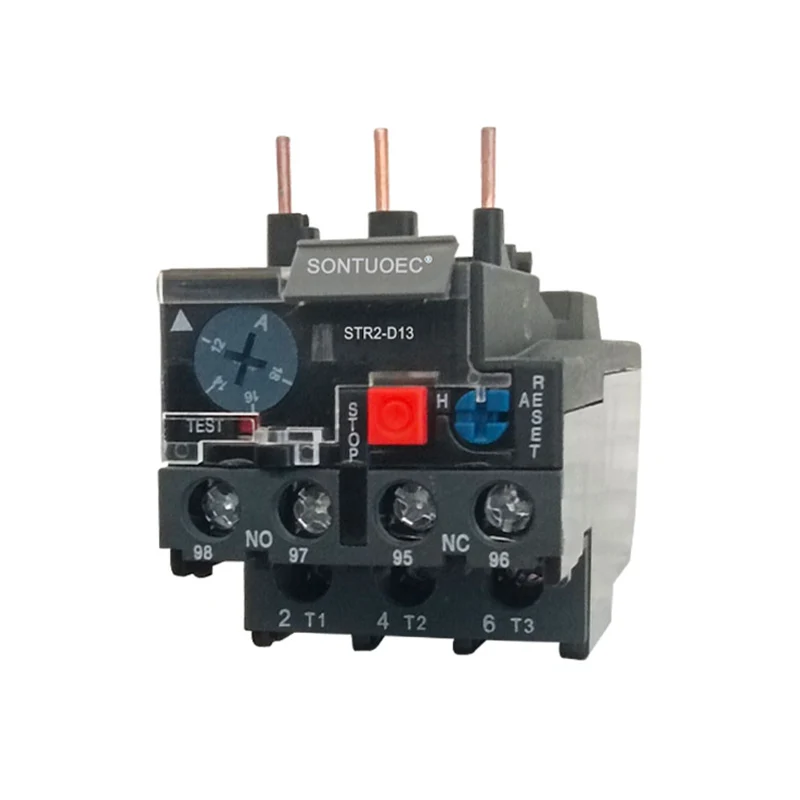

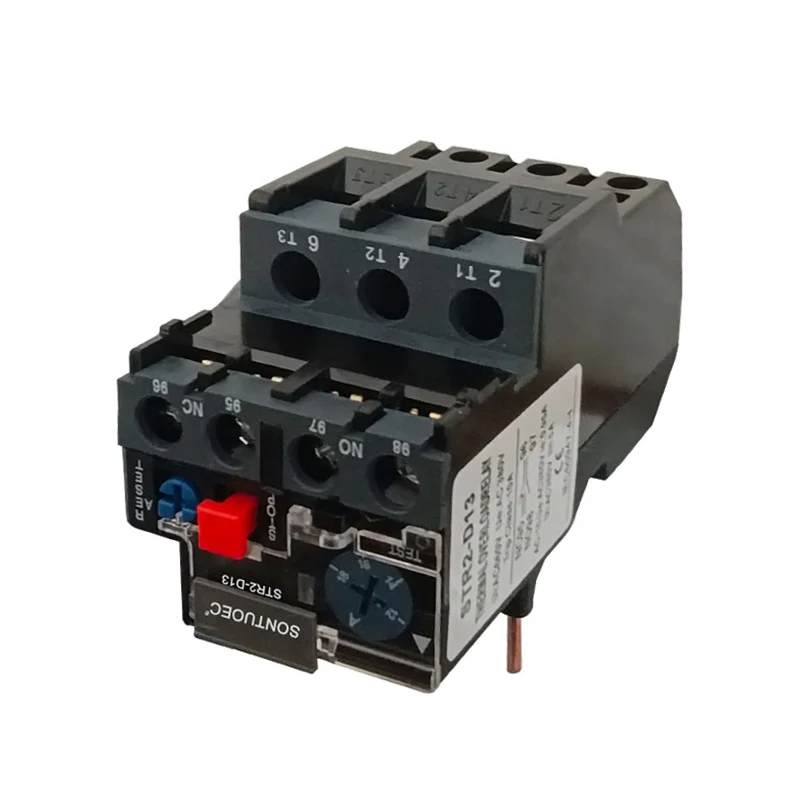

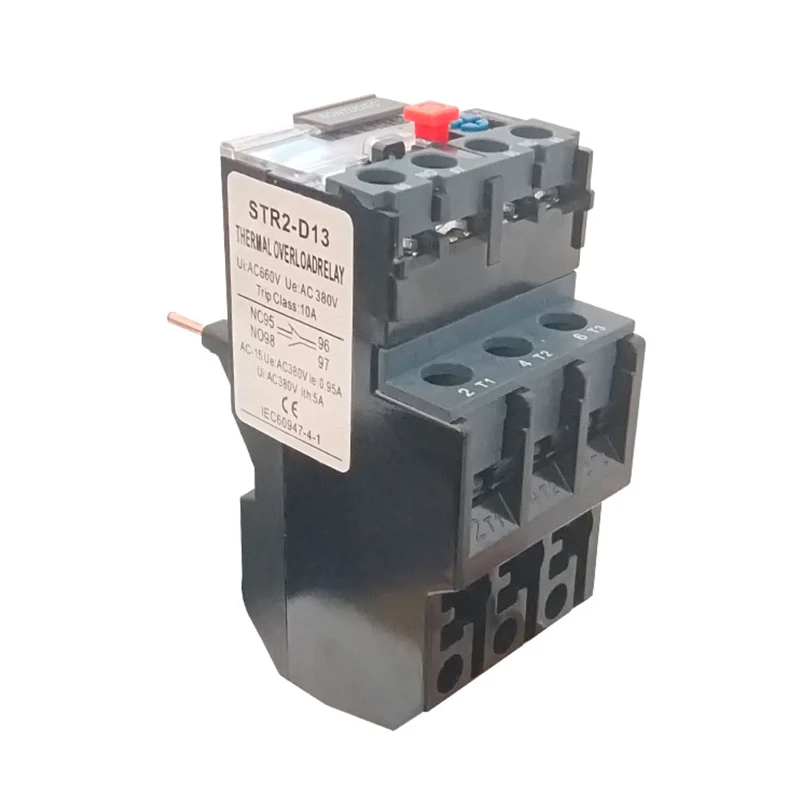

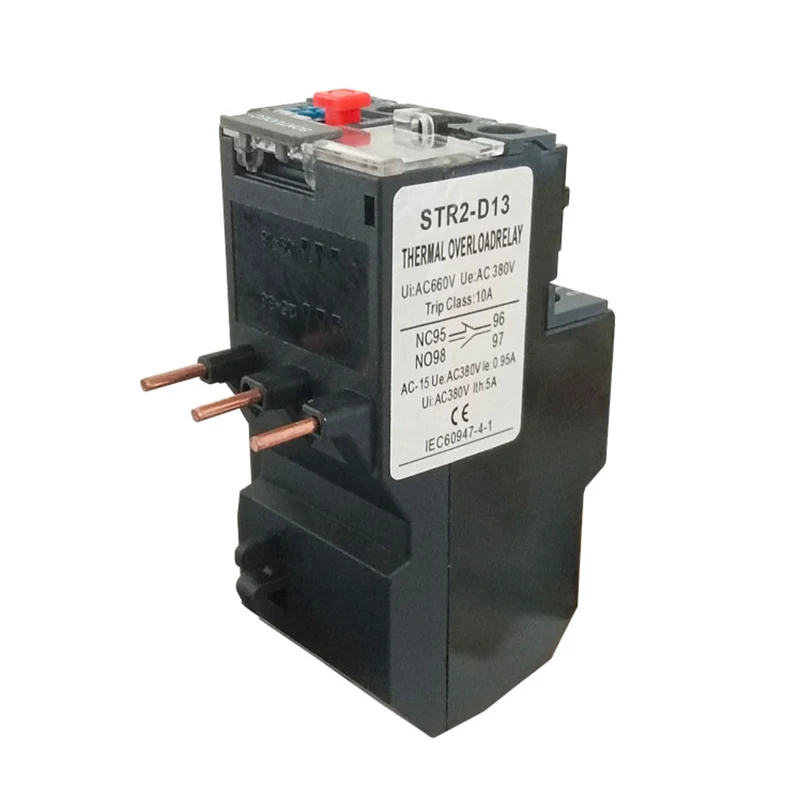

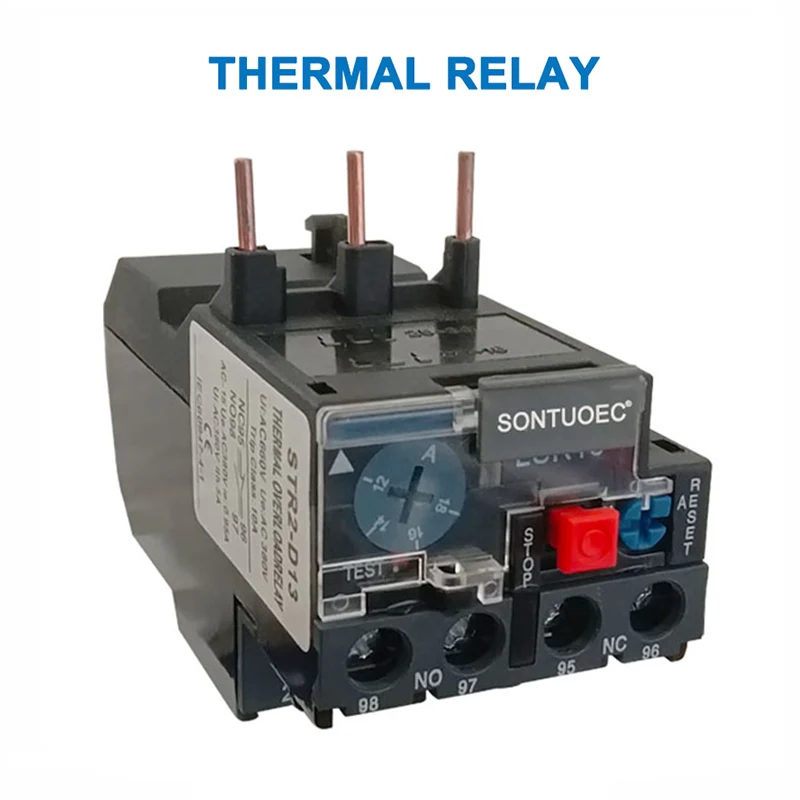

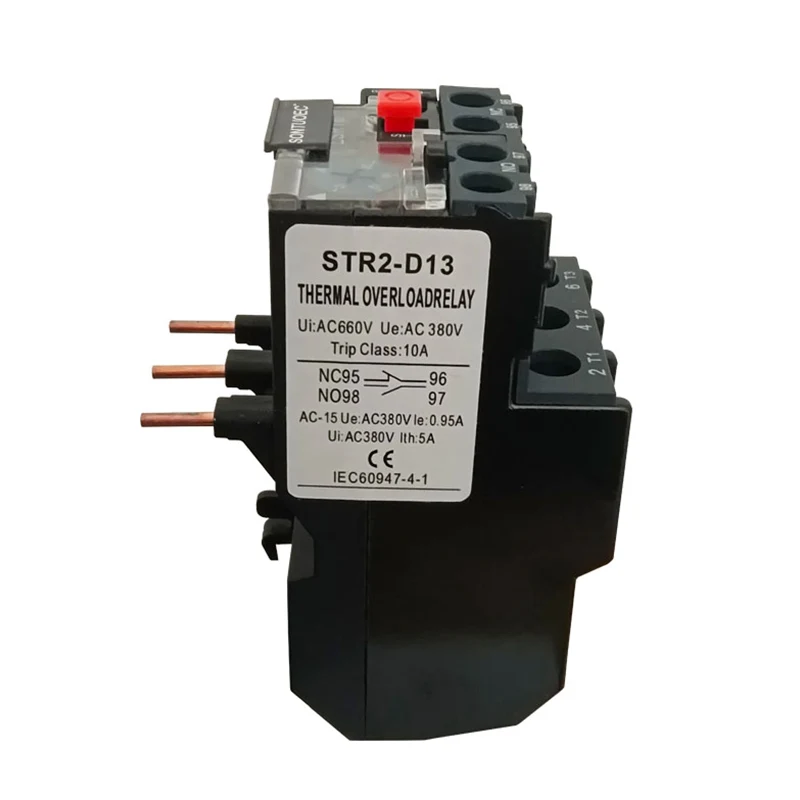

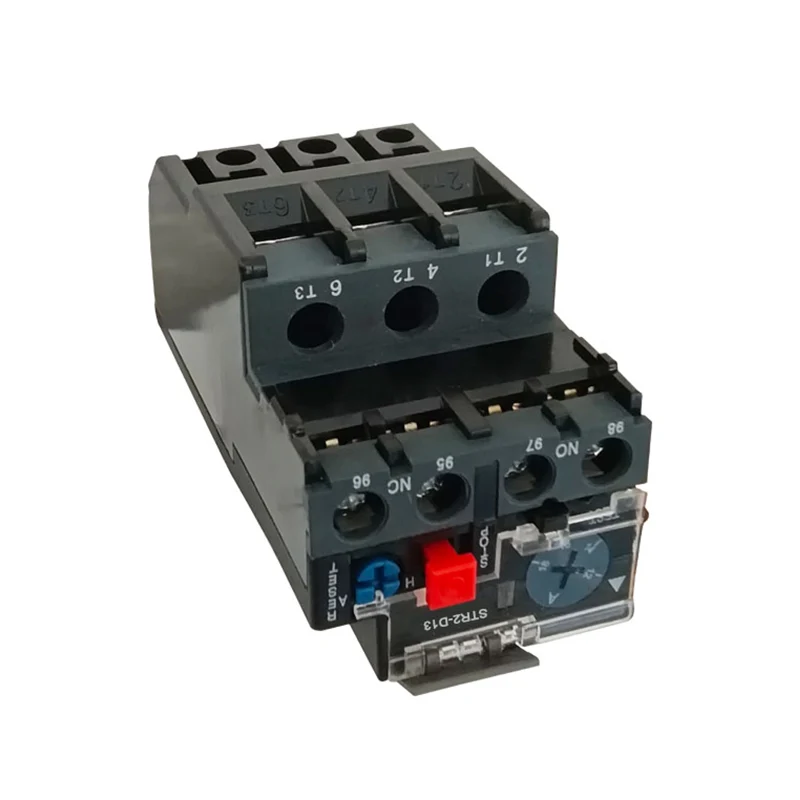

Termalni relej STR2-D13

Termalni relej STR2-D13 je upotreba struje kroz toplinu koju generira toplinski element, tako da postoje različiti koeficijenti širenja bimetalnog lima, kada se deformacija dostigne određenu udaljenost, kako bi se kontrolirani krug isključio kako bi se kontrolni krug isključio, kako bi se kontrolni krug odvojio za postizanje zaštite od preopterećenja motora. Kao element za zaštitu od preopterećenja motora, Termalni relej STR2-D13 ima prednosti male veličine, jednostavne strukture i niskih troškova.

Model:STR2-D13

Pošaljite upit

opis proizvoda

Specifikacije:

Naziv proizvoda	Relej toplinskog preopterećenja
Model	STR2-D13
Materijal	Plastična, elektroničke komponente
Termički kontakt	1no + 1nc
Termalna relejrirana struja	0.1A-25A
Podesivi raspon struje (a) Raspon podešavanja	1A-1.6a
	1.6A-2.5a
	4A-6A
	5.5A-8A
	7A-10A
	9A-13A
	12A-18A
	17A-25A
	Molimo zabilježite trenutni raspon kada postavite narudžbu
ui
Učestalost	660V
Skidanje klase	50 / 60Hz
Ukupna veličina (približno)	7 × 4,5 × 7,5cm / 2,8 × 1,8 × 2,95 "(l * w * h)
Boja	Kao što je prikazano slika

Glavni tehnički parametri

Model	Nazivna struja	Ne.	Raspon podešavanja (a)	Za sklopnik
Str2-25	25	1301	0,1 ~ 0,12 ~ 0,14 ~ 0.16	STR2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0.22 ~ 0.25
		1303	0,25 ~ 0,3 ~ 0,35 ~ 0,4
		1304	0,4 ~ 0,05 ~ 0,63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	STR2-12 ~ 32
		1308	2,5 ~ 3 ~ 3,5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5,5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	STR2-12 ~ 32
		1322	17 ~ 21 ~ 25	STR2-12 ~ 32
		1353	23 ~ 32	STR2-25 / 32 (LC1-D25 / 32)
STR2-36	36	2353	23 ~ 26 ~ 29 ~ 32	STR2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	STR2-32
		2353	30 ~ 40	STR2-32
Str2-93	93	3322	23 ~ 26 ~ 32	STR2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	STR2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	STR2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	STR2-62 ~ 95
		3363	63 ~ 71 ~ 80	STR2-80 / STR2-95
		3365	80 ~ 85 ~ 93	STR2-95
STR2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

Sastav i struktura

Termalni relej STR2-D13 uglavnom se sastoji od grijaćih elemenata, bimetalnih, kontakata i skupa mehanizma prijenosa i podešavanja. Među njima je grijaći element komad otpornosti žice s malim vrijednosti otpornosti, koja je u nizu povezana u glavnom krugu motora za zaštitu; Bimetalni list izrađen je od dvije vrste metalnih limova s različitim koeficijentima termičke ekspanzije valjane i pritisnuti zajedno, a kada električna struja prolazi kroz grijaći element, bimetalni list će biti savijen zbog vrućine.

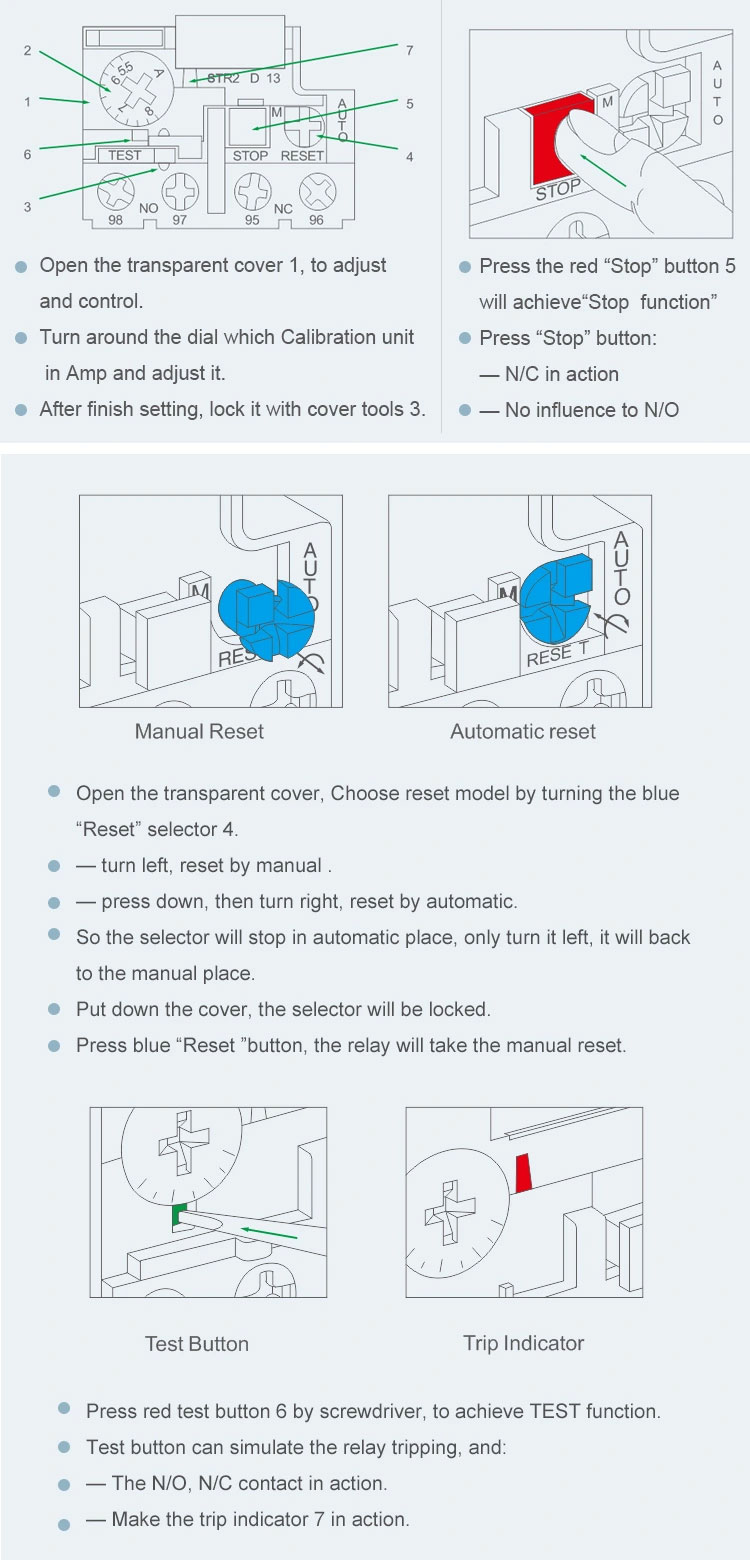

STR2-D13 Thermal Relay

Tehnički parametri

Glavni tehnički parametri Termalnog releja STR2-D13 uključuju nazivni napon, nazivnu struju, nazivnu frekvenciju i ispravljanje struje. Među njima se nazivni napon odnosi na najvišu vrijednost napona da Termalni relej STR2-D13 može normalno raditi, uglavnom 220V, 380V, 600V itd.; Nazivna struja odnosi se na struju kroz Termalni relej STR2-D13; Nazivna frekvencija je uglavnom dizajnirana u skladu sa 45-62Hz; Raspon nazivne struje opisuje odnos između vremena djelovanja Termalnog releja STR2-D13 i kvadrat struje obrnuto proporcionalno pod uvjetom određene struje.

Operativne karakteristike

Operativne karakteristike Termalnog releja STR2-D13 ovise o njenom unutrašnjem bimetalnom i grijanjem elementu. Kad se motor preoptereće, struja u namotavanju povećava se, a struja kroz strogo-D13 termalni relejni element, uzrokujući da se bimetalan porast na višu temperaturu i saviju u većoj mjeri, tako da se povuče na stop i isključujući kontrolni krug. Nakon što se aktivira termički relej STR2-D13, bimetal zahtijeva razdoblje hlađenja prije nego što se može resetirati.

Uloga i primjena

Termalni releji STR2-D13 uglavnom se koriste za zaštitu električnih motora protiv grešaka poput preopterećenja, fazne pauze i neuravnotežene trofazne potrepštine napajanja. U motornim krugovima, Termalni releji STR2-D13 su najefikasniji kada se koriste u kombinaciji sa prekidačima sa zaštitom kratkog spoja. Pored toga, Termalni releji STR2-D13 mogu se koristiti i za preopterećenje zaštite druge električne opreme ili električnih krugova.

Mjere opreza za izbor i upotrebu

Prilikom odabira Termalnih releja STR2-D13 treba se izvršiti u skladu s nazivnim strujom motora, radnog okruženja, početka struje, prirode opterećenja i drugih faktora. Termalni relej STR2-D13 treba biti ugrađen u suvo, prozračene, nekorozivno plinsko okruženje i osigurati da je njegovo ožičenje ispravno i čvrsto.

Tijekom upotrebe, radni status Termalnog releja STR2-D13 treba redovno provjeriti kako bi se osiguralo da je preopterećenje motora neispravno, kako bi se izbjeglo pokretanje motora lako lako, STR2-D13 Termalni relej treba ručno resetirati.
