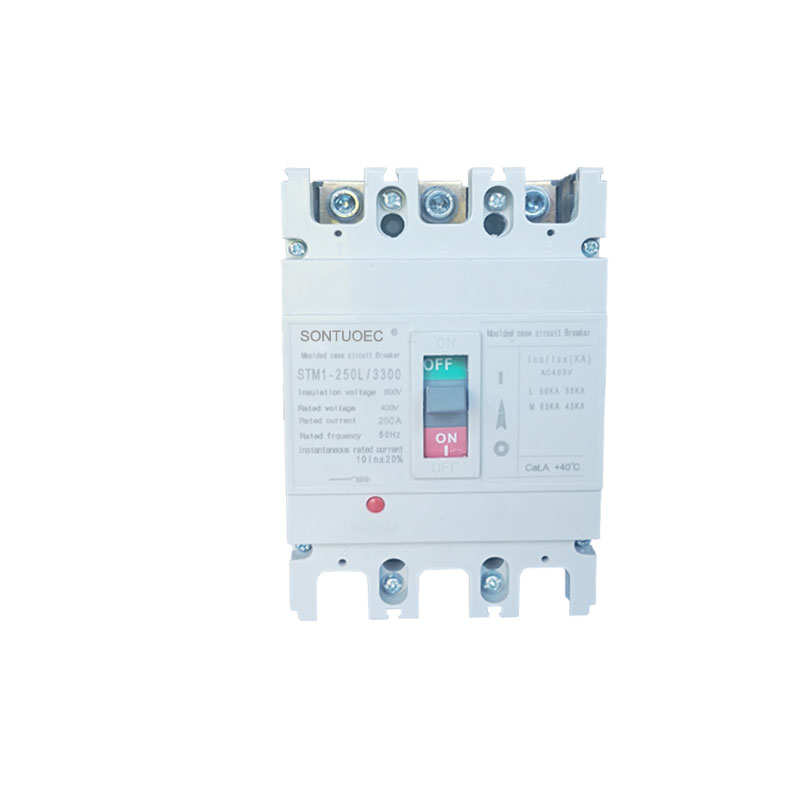

STM1 Oblikovani prekidači kućišta

STM1 Oblikovani prekidači kućišta, MCCB, puno ime je oblikovan prekidač kućišta. To je električni sigurnosni uređaj sa zaštitom od preopterećenja, kratkog spoja i podvolka koji se široko koristi u sustavima napajanja u industrijskim, komercijalnim i stambenim područjima.Stm1 Oblikovani krug krugova važan je električni sigurnosni uređaj s funkcijama, poput zaštite od preopterećenja, kratkog spoja i zaštite od preopterećenja. Razumijevanjem njenog principa rada, karakteristika, scenarija aplikacija i metode odabira i instalacije, možete bolje koristiti i održavati STM1 oblikovani prekidači kućišta kako bi se osigurao siguran rad električnih sustava.

Model:STM1-250

Pošaljite upit

opis proizvoda

Specifikacije

Vrsta	Struja okvira (LNM)	Nazivna struja (a)	Nazivni radni napon (V)	Nazivni napon izolacije	Nazivno ograničavanje abinata za prekršaj kratkog spoja KA 400V	Ocijenjeni operiranje sposobnosti prekidača kratkog spoja KA 400V	Okvirne dimenzije			Ugradnja dimenzije

							L	W 3P / 4P	H	A	B	4-φd
Stm1-63 l	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500V	25	18	135	78	73.5	25	117	Φ3.5
STM1-63 m					50	35	135	78/103	81.5
Stm1-100l	100	(10), 16,20,25,32,40, 50,63,80.100	AC 400V	500V	35	35	150	92	68	30	129	Φ4.5
Stm1-100m					50	50	150	92/122	86
STM1-100 h					85	85
STM1-160 L.	160	100.125,140,160	AC 400V	690V	35	35	165	107	86	35	126	Φ4.5
STM1-160m					50	50	165	107/142	103
Stm1-160h					85	85
STM1-225L	225	100.125,140,160,180, 200,225	AC 400V	690V	35	22	165	107	86	35	126	Φ4.5
STM1-225M					50	35	165	107/142	103
Stm1-225h					85	50
STM1-400L	400	225,250,315,350, 400	AC 400V	690V	42	35	257	150/198	105	44	194	Φ7
Stm1-400m					65	50	257	150/198	105	44	194	Φ7
Stm1-400h					100	65
STM1-630L	630	400.500.630	AC 400V	690V	42	35	270	182/240	110	58	200	Φ7
STM1-630M					65	50	270	182	110	58	200	Φ7
Stm1-630h					100	65
STM1-800M	800	630.700.800	AC 400V	690V	75	50	275	210	103	70	243	Φ7
Stm1-800h					100	65

Glavne funkcije STM1 oblikovanih kućišta kućišta

Zaštita od preopterećenja: Kada struja u krugu prelazi nazivnu vrijednost preklopki poklopca STM1, automatski će prekinuti krug u određenom vremenskom periodu kako bi se spriječio pregrijavanje kruga i opreme, izbjegavajući vatru i oštećenja.

Zaštita od kratkog spoja: Kada se kratki spoj pojavi u krugu, prekidači za oblikovani STM1 brzo će prekinuti krug kako bi se spriječilo struje kratkog spoja uzrokuje ozbiljnu štetu na krugu i opremi.

Zaštita od podloške (neki prekidači za oblikovane STM1 imaju ovu funkciju): Kada se napon napajanja smanjuje na određeni nivo, prekidači za oblikovani STM1 odsjeći će krug kako bi se spriječilo oštećenje ili neispravnost zbog operacije pod niskim naponom.

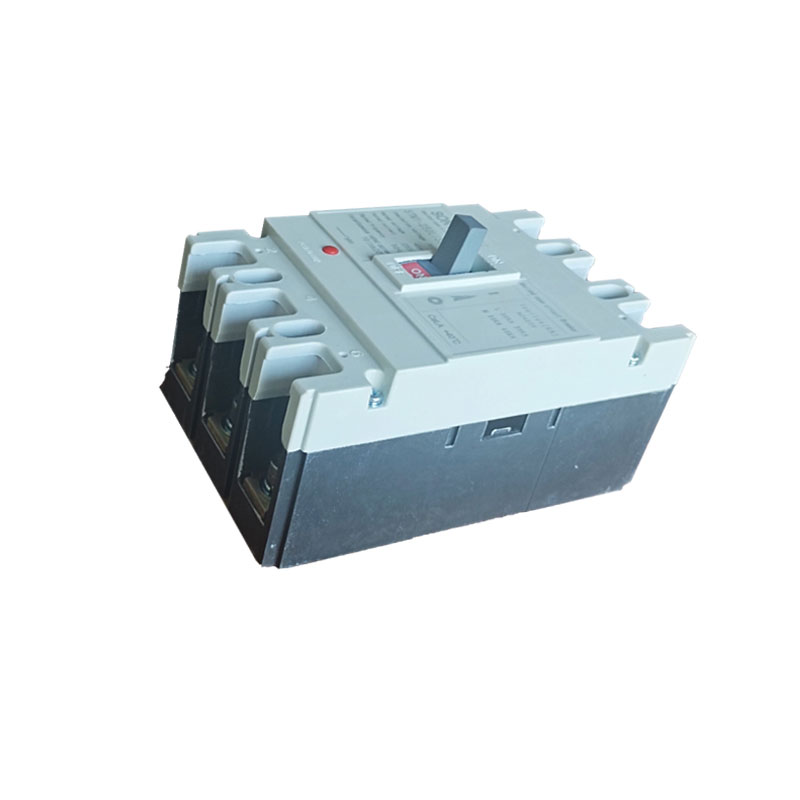

STM1 Molded Case Circuit Breakers

Princip rada STM1 preklopki kućišta kućišta

STM1 oblikovani prekidači kućišta sadrži unutarnji termički magnetni ili elektronički detektor putovanja za otkrivanje struje i napona promjena u krugu. Kada je trenutni ili napon nenormalan, napadač pokreće pokretanje mehanizma prekidača STM1 oblikovanih kućišta kućišta, uzrokujući da se brzo odseče krug.

1.Termenski magnetni tropartet: Koristi toplinu koja se generira kada struja prođe kroz dirigent za pokretanje putovanja. Kada je struja previsoka, dirigent se zagrijava, uzrokujući da se bimetalan unutar termičkog magnetskog napadača savija, tako pokrenući mehanizam za isključivanje.

2.Elektronski napadač: Koristi elektroničke komponente za otkrivanje promjena u tekućem i naponu i upravljanju djelovanjem mehanizma za isključivanje. Kada se otkrije abnormalnost, elektronski napadač šalje signal mehanizmu za isključivanje za smanjenje kruga.

Značajke prekidača za oblikovane kućišta STM1

Visoki kapacitet: STM1 oblikovani prekidači kućišta imaju visok kapacitet za prekid kratkog spoja koji mogu brzo smanjiti krug kada se pojavi kratki spoj i zaštiti sigurnost kruga i opreme.

Višestruke zaštitne funkcije: Pored osnovnih funkcija zaštite i kratkog spoja, neki prekidači za krugove STM1 imaju dodatne funkcije kao što su zaštita podloge i zaštite tla.

Jednostavan za instaliranje i održavanje: STM1 oblikovani prekidači kućišta obično usvajaju modularizirani dizajn, koji je jednostavan za instaliranje i održavanje, a pogodan je za razne sisteme za distribuciju energije.

Visoka pouzdanost: STM1 oblikovani prekidači kućišta strogo su testirani i certificirani za visoku pouzdanost i stabilnost kako bi se osigurao siguran rad električnih sustava.

Scenariji aplikacija STM1 oblikovanih kućišta kućišta

STM1 oblikovani prekidači kućišta široko se koriste u sustavima za distribuciju energije u industrijskim, komercijalnim i stambenim sektorima kao glavni prekidač ili prekidač kruga. Obično su instalirani u distributivnim kutijama, distribucijskim ormarima ili upravljačkim ormarima za zaštitu krugova i opreme od oštećenja uzrokovanih nenormalnim strujama i naponima.
