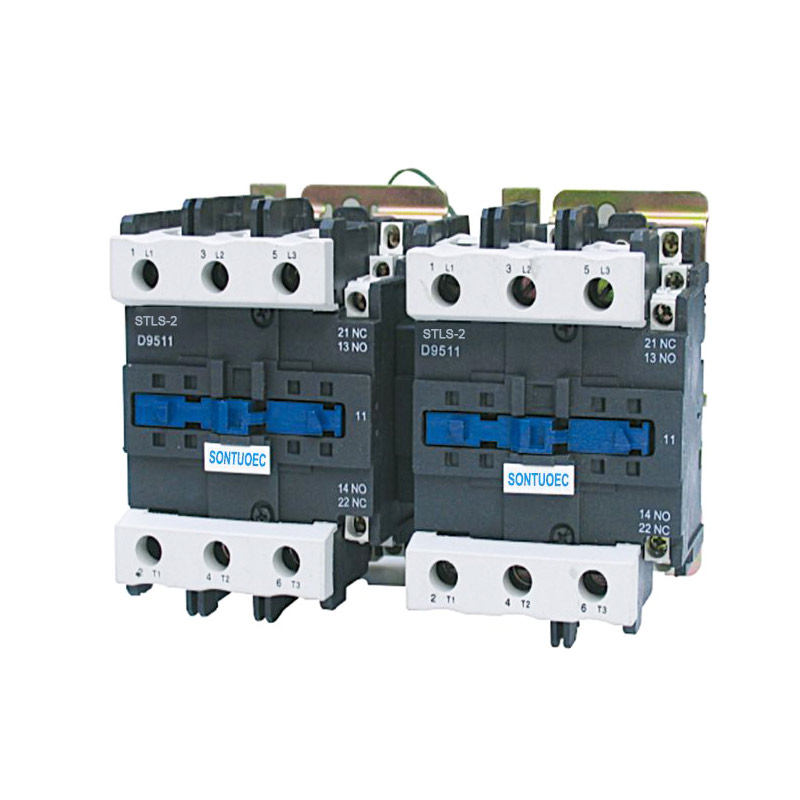

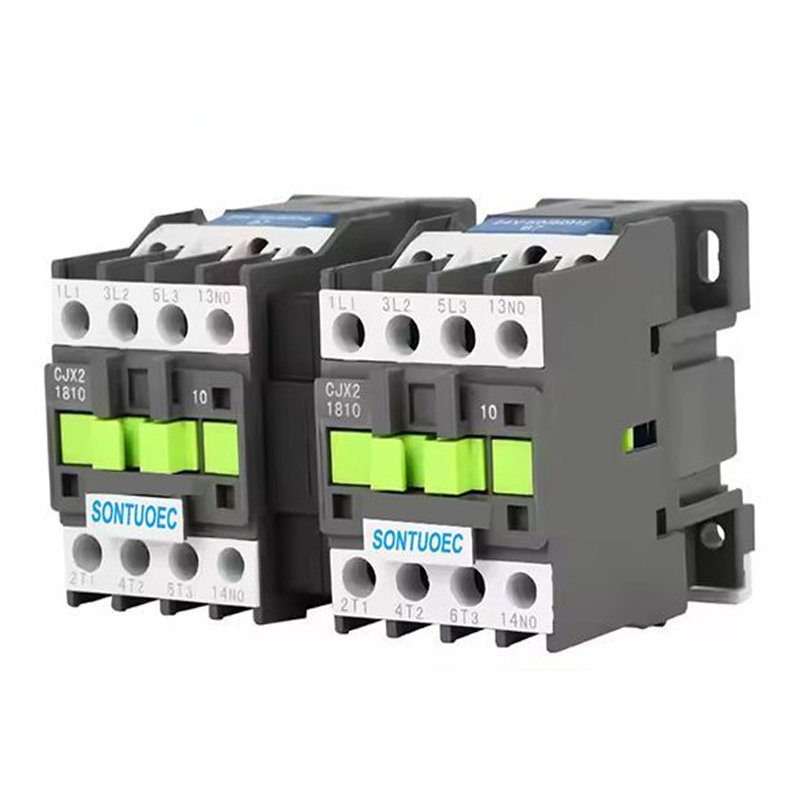

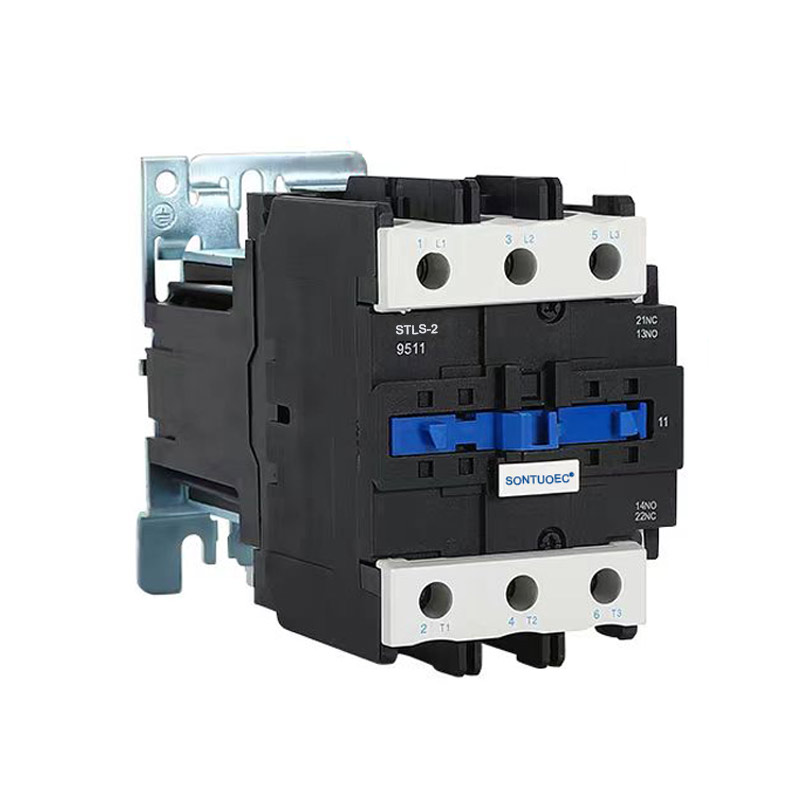

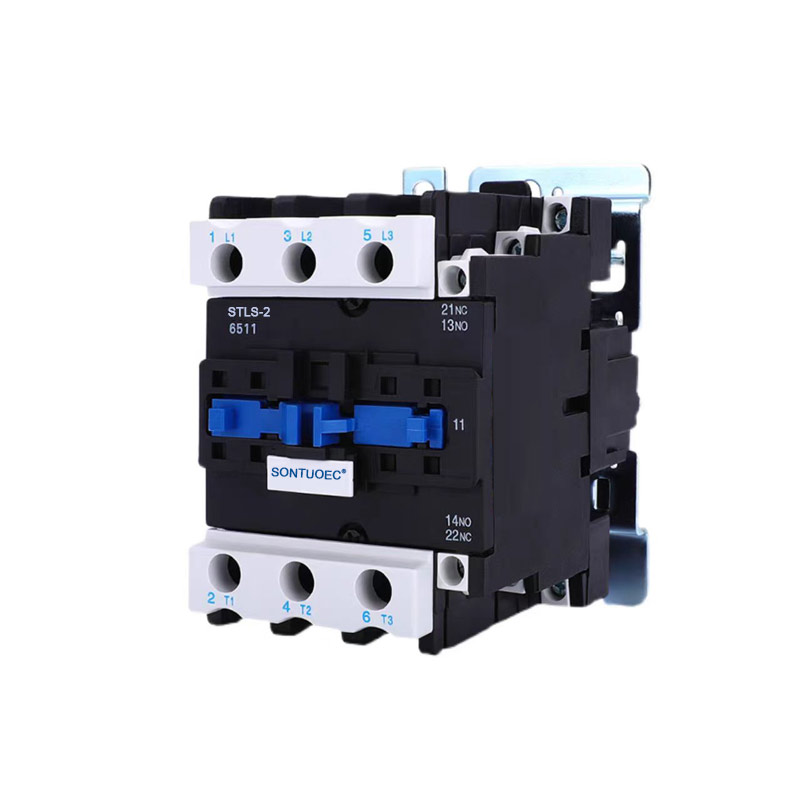

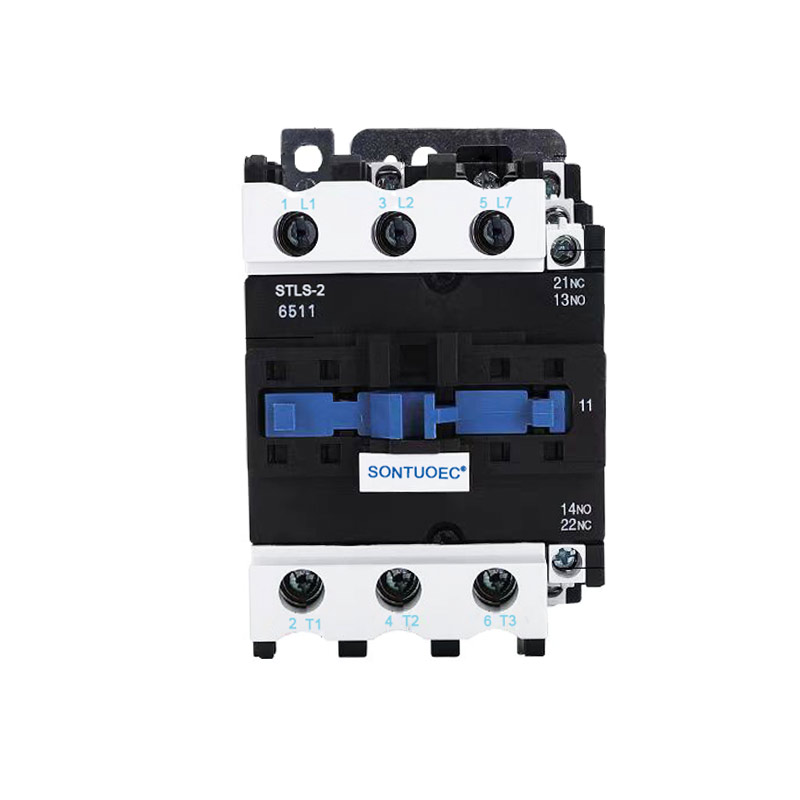

Stls-2(Cjx2) Serija Mehanički kontaktor za blokiranje

Stls-2(Cjx2) Serija Mehanički kontaktor za blokiranje je pogodan za upotrebu u strujnim krugovima do nazivnog napona 660V AC 50Hz, struje 620A, za konvertibilno upravljanje motorom. Ovaj mehanički uređaj za blokiranje osigurava promjenu kontakata dva konvertibilna kontaktora. Usklađen je sa standardima IEC60947-4-1.

Model:STLS-2(CJX2)

Pošaljite upit

opis proizvoda

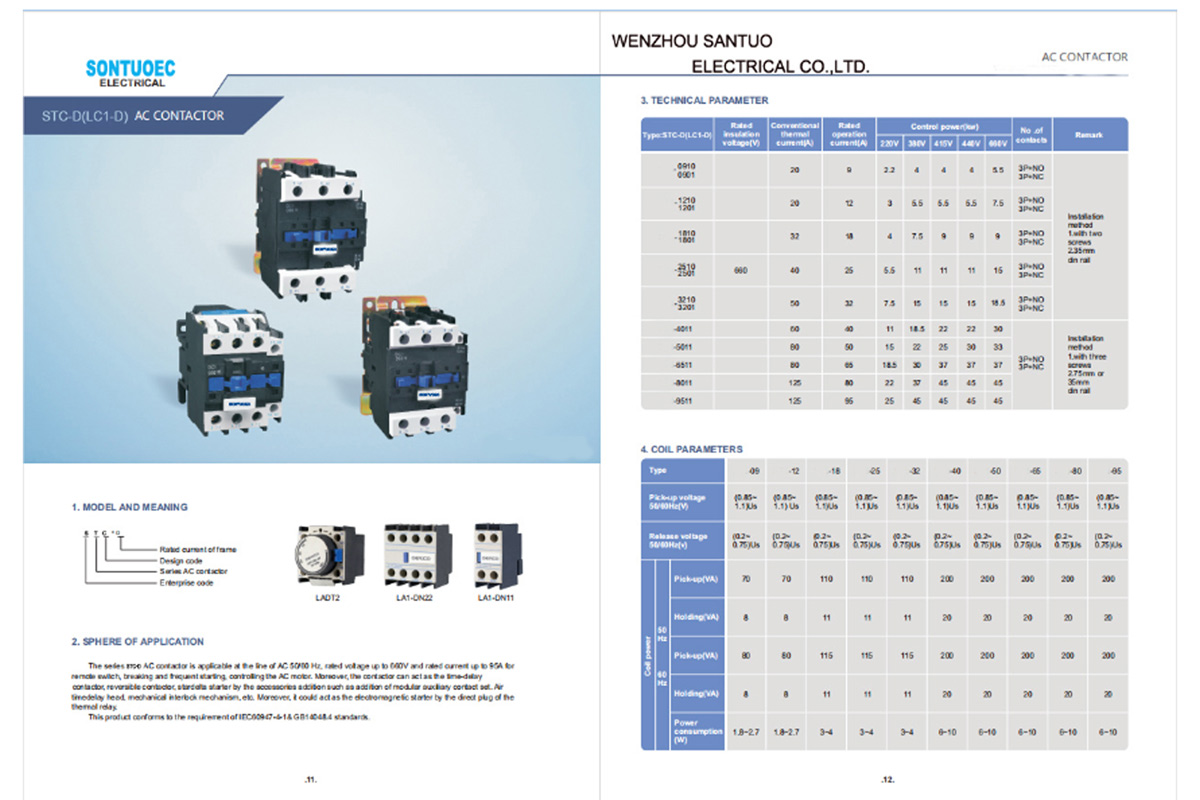

Tip		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Nazivni izolacioni napon		660	660	660	660	660	660	660	660	660	660
konvencionalne termalne		20	24	32	40	50	60	75	80	110	125
struja		20	24	32	40	50	60	75	80	110	125
Ocijenjeno operativno		9	12	16	25	32	40	50	63	80	95
struja		9	12	16	25	32	40	50	63	80	95
kontrolisan	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
snaga (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Napomena		Instalacija					Instalacija
		releji mogu koristiti dva vijka					releja mogu tri

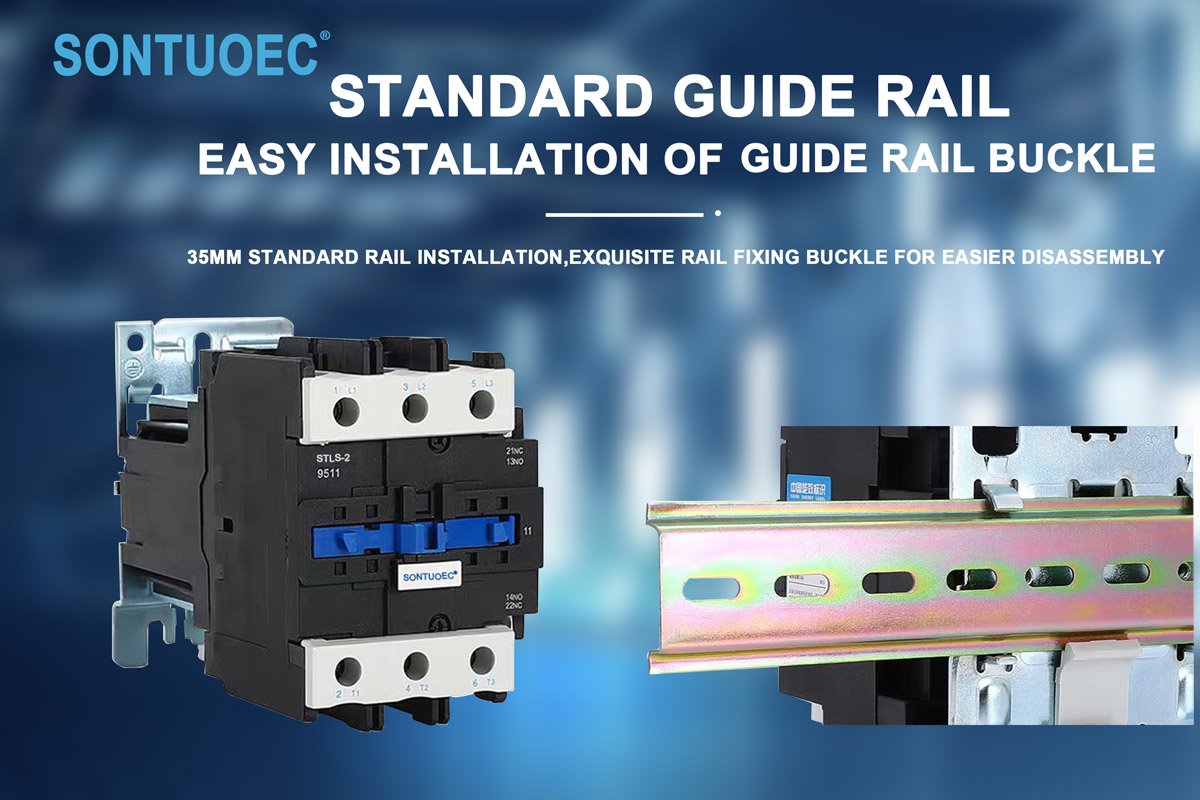

		i također koristite 35mm					zavrtnje i takođe koristite
		instalacijska šina					Ugradnja 75mm ili 35mm
							šina

Struktura i karakteristike

Struktura:

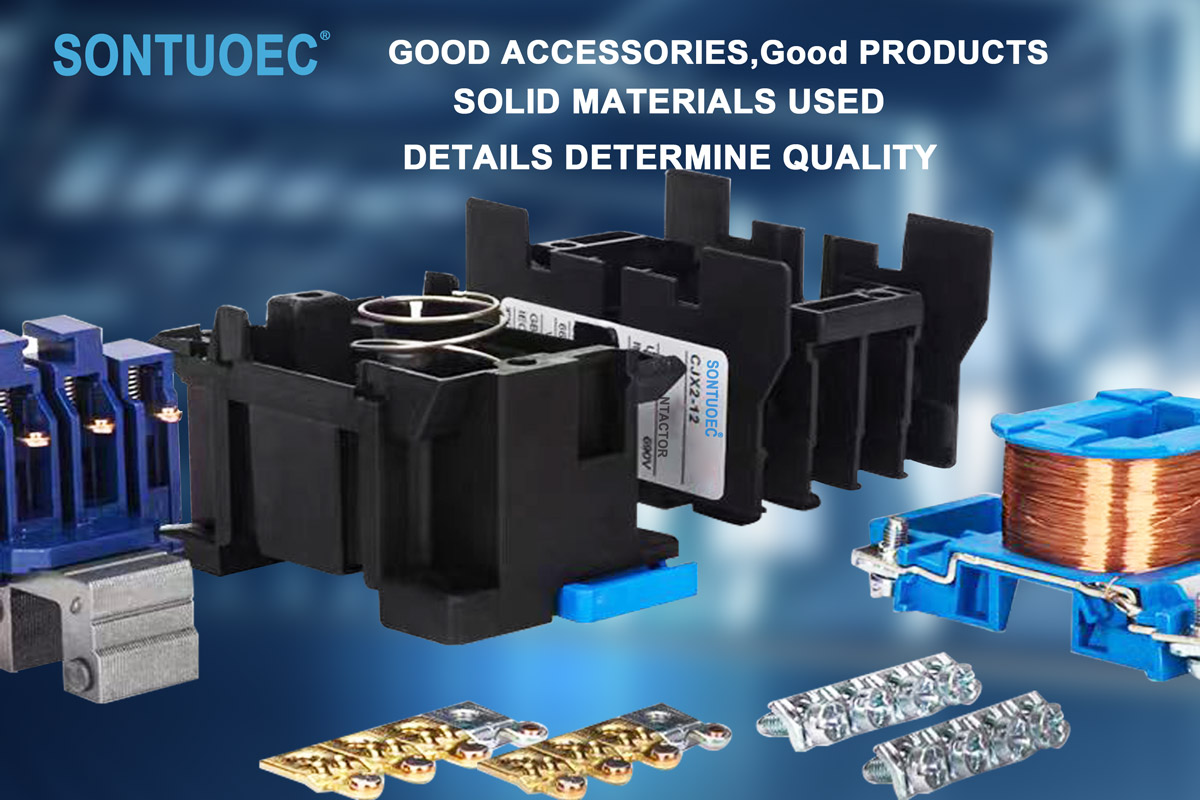

3P AC kontaktor se obično sastoji od elektromagnetnog sistema (uključujući zavojnicu, jezgro, itd.), kontaktnog sistema (uključujući glavni kontakt i pomoćni kontakt), uređaja za gašenje luka i školjke i drugih delova. Među njima, glavni kontakt se koristi za nošenje velike struje, a pomoćni kontakt se koristi za realizaciju prijenosa i povratne veze upravljačkih signala.

Karakteristike:

Sa tri nezavisna kontakta, može istovremeno kontrolisati trofazno napajanje i jednu nultu liniju.

Kontaktni sistem je izrađen od visokokvalitetnih materijala dobre provodljivosti i otpornosti na habanje.

Elektromagnetski sistem ima dovoljnu usisnu silu da pouzdano zahvati i oslobodi kontakte.

Uređaj za gašenje luka može efikasno ugasiti luk koji nastaje kada su kontakti isključeni, štiteći kontakte od oštećenja.

Stls-2(Cjx2) Serija Mehanički kontaktor za blokiranje je pogodan za korištenje u strujnim krugovima nazivnog napona do 660V AC 50Hz ili 60Hz, nazivne struje do 95A, za izradu i prekid, često pokretanje i kontrolu AC motora. U kombinaciji sa pomoćnim kontaktnim blokom, tajmerom za kašnjenje i uređajem za blokiranje mašine itd., postaje kontaktor za odlaganje, mehanički kontaktor za blokiranje, star-trokut starter. Sa termičkim relejem se kombinuje u elektromagnetski starter. Kontaktor je proizveden prema IEC 60947-1.

Princip rada

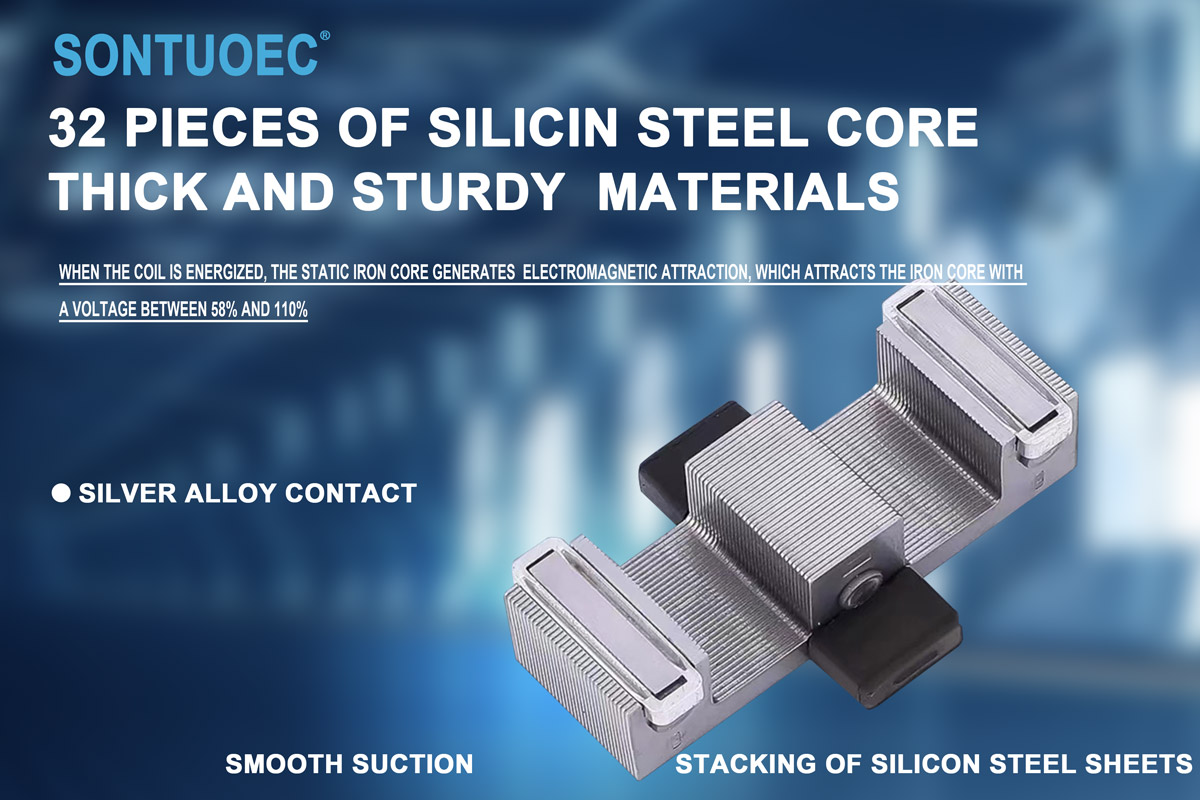

Kada je zavojnica 3P AC kontaktora pod naponom, gvozdeno jezgro generiše magnetizam i privlači kontaktni sistem da se zatvori, povezujući tako trofazno napajanje i nultu žicu. Kada je zavojnica bez napona, jezgro gubi magnetizam i kontaktni sistem se odvaja pod dejstvom opruge, čime se trofazno napajanje odvaja od nulte linije. Na ovaj način, 3P AC kontaktor može ostvariti daljinsko upravljanje električnim opterećenjima.

Scenariji aplikacija

3P AC kontaktor se široko koristi u različitim elektroenergetskim sistemima koji trebaju istovremeno kontrolirati trofazno napajanje i jednu nultu liniju, kao što su:

Polje industrijske automatizacije: koristi se za kontrolu pokretanja, zaustavljanja i rada motora unatrag.

Energetski sistem: koristi se za daljinsko upravljanje i zaštitu elektroenergetskog sistema.

Automatizacija zgrade: koristi se za kontrolu pokretanja i zaustavljanja rasvjete, klimatizacije i druge opreme.
