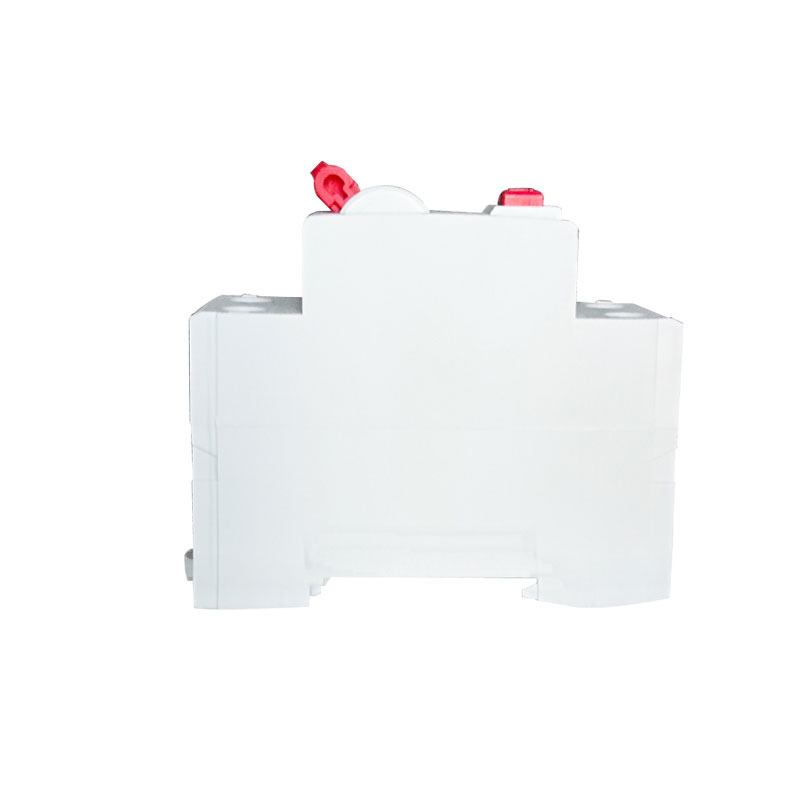

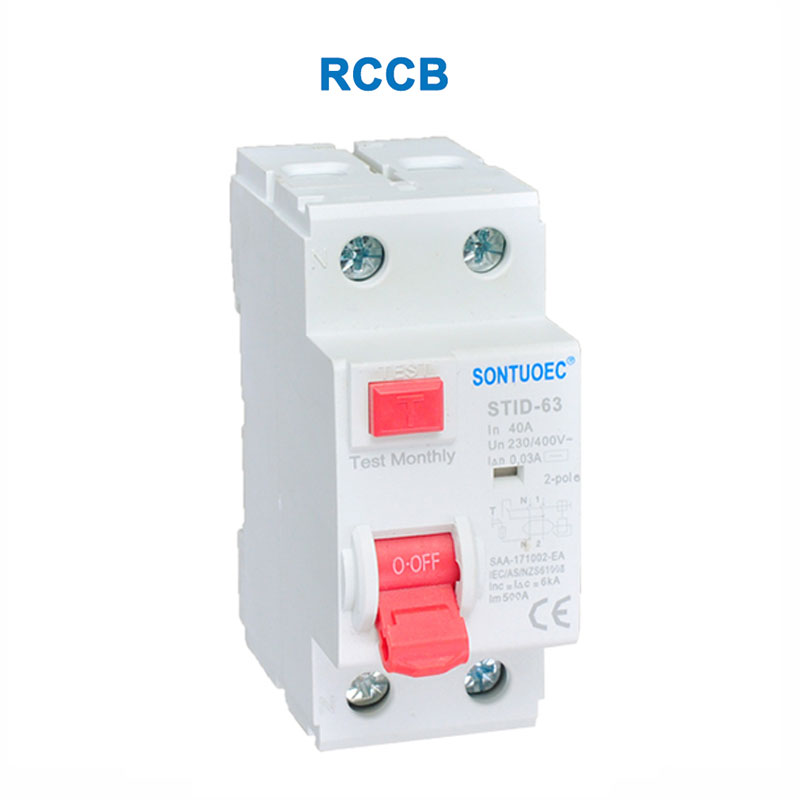

Stid-63 RCCB, puni naziv Prekidač za preostale struje (Stid-63 RCCB), je električni sigurnosni uređaj posebno dizajniran za sprečavanje električnih požara i nezgoda za struju. Uglavnom prati preostalu struju u krugu, tj. Razlika između struje vatrene linije i nulte linije. Kada se ta razlika (obično uzrokuje curenje) prelazi unaprijed postavljenu vrijednost, Stid-63 RCCB automatski će prekinuti krug u vrlo kratkom roku, čime se zaštiti lična sigurnost i opremu od oštećenja.
Režim | Elektro-magnetna vrsta, elektronička vrsta |
Standard | IEC61008-1 |
Karakteristike zaostale trenutne | A i g, s |
Pol | 2p 4p |
Nazivni kapacitet izrade i kršenja | 500a (u = 25A 40A) ili 630A (in = 63a) |
Nazivna struja (a) | 16,25,40,63A |
Nazivna frekvencija (Hz) | 50/60 |
Nazivni napon | AC 230 (240) 400 (415) Nazivna frekvencija: 50 / 60Hz |
Nazivna preostala operativna struja I / N (a) | 0,03, 0,1, 0,3, 0,5; |
Nazivna preostala ne operativna struja I ne | 0,5i n |
Nazivni uvjetni trenutni kratki spoj Inc | 6ka |
Nazivni uvjetni preostali trenutni kratki spoj i AC | 6ka |
Klasa zaštite | IP20 |
Na simetričnoj planiranju ploče DIN šipke 35 mm |
Glavne funkcije Stid-63 RCCB
Zaštita od curenja: Osnovna funkcija Stid-63 RCCB je otkrivanje preostale struje u krugu i brzo odsjeći krug kada se otkrije istjecanje. Preostale struje su obično uzrokovane oštećenom izolacijom opreme, slomljenim žicama ili ljudskom strujom.
Osobna zaštita zaštite: Brzo odsječenjem kruga curenja, Stid-63 RCCB može učinkovito spriječiti nezgode za struju i zaštititi život osoblja.
Električna prevencija vatre: Propuštanje električne energije može dovesti do pregrijavanja kruga, što zauzvrat može dovesti do požara, a brzina isključenja Stid-63 RCCB pomaže u sprečavanju takvih električnih požara.
Stid-63 RCCB sadrži unutarnji preostali trenutni transformator za otkrivanje preostale struje u krugu. Kada preostala struja prelazi unaprijed postavljenu vrijednost, transformator pokreće mehanizam za oslobađanje unutar STID-63 RCCB, uzrokujući da se brzo odseče krug.
1.Residual Truck Transformer: Obično je gvožđe u obliku prstenaste boje koji se omotaju oko vatre i nula žica kruga. Kada postoji neravnoteža struje između požara i nula žica (I.E. postoji preostala struja), transformator osjeti ovu neravnotežu i generira magnetni tok.
2.Pripiranje mehanizma: Kada transformator otkrije preostalu struju koja prelazi unaprijed postavljenu vrijednost, pokreće mehanizam za isključenje. Mehanizam za isključivanje može biti elektromagnet, mehaničko oprugu ili neki drugi tip mehanizma koji se koristi za brzo rezanje kruga.
Visoka osetljivost: Stid-63 RCCB može brzo otkriti malu struju curenja i prekinuti krug u vrlo kratkom roku.
Visoka pouzdanost: Nakon stroge testiranje i certificiranje, STID-63 RCCBS ima veliku pouzdanost i stabilnost i može raditi složeno dugo vremena.
Jednostavan za instaliranje i održavanje: Stid-63 RCCB obično prihvaća modularni dizajn, jednostavan za instaliranje i održavanje.
Širok raspon zaštite: Stid-63 RCCB-ovi pogodni su za širok spektar električnih sustava, uključujući stambene, komercijalne i industrijske.
STID-63 RCCBS se široko koriste u situacijama u kojima postoji potreba za sprečavanjem osobnih ozljeda i električnih požara uzrokovanih istjecanjem električne energije. Na primjer:
1.Residni električni sustav: u rezidenciji, Stid-63 RCCBS obično se instaliraju u glavnom razvodnoj kutiji ili okviru grane za zaštitu električnih krugova cijelog prebivališta ili određenog područja.
2. Kommercijalni električni sustavi: u komercijalnim zgradama, Stid-63 RCCBS može se koristiti za zaštitu krugova u uredima, trgovinama, restoranima i drugim lokacijama.
3.Industrijski električni sustavi: u industrijskim područjima, Stid-63 RCCB-ovi se obično koriste za zaštitu kritičnih krugova poput proizvodnih linija, mehaničke opreme i upravljačkih sistema.
