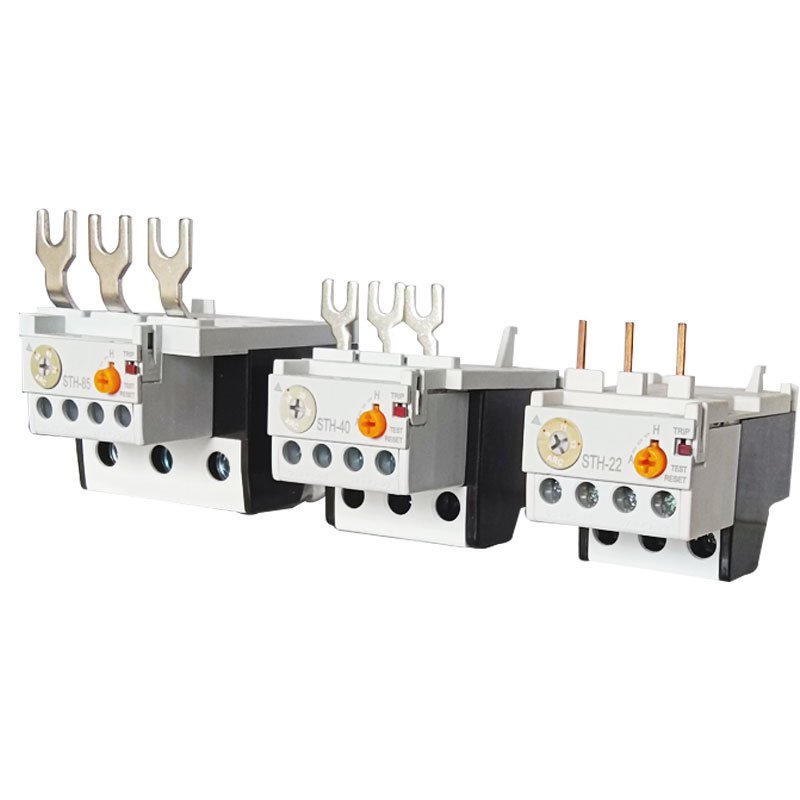

STH-40 serija Termalni relej za preopterećenje

STH-40 serije Termički relej preopterećenja pogodan je za krug AC 50/60 Hz, ocijenjenog operativnog napona do 660V. I može realizirati funkciju zaštite od preopterećenja i neuspjeha faza za izmjeničnu motor. Ovaj proizvod u skladu s GB14048.4, IEC60947-4-1 standard.

Model:STH-40

Pošaljite upit

opis proizvoda

Glavni tehnički parametar:

Model	Struja	Pogodno za Kontaktori
Sth-22/3	0,4-63A	GMC-9 ~ 22
Sth-22/3	0,63-1A	GMC-9 ~ 22
Sth-22/3	1-1.6a	GMC-9 ~ 22
Sth-22/3	1.6-2.5a	GMC-9 ~ 22
Sth-22/3	2.5-4A	GMC-9 ~ 22
Sth-22/3	4-6a	GMC-9 ~ 22
Sth-22/3	5-8a	GMC-9 ~ 22
Sth-22/3	6-9a	GMC-9 ~ 22
Sth-22/3	7-10A	GMC-12 ~ 22
Sth-22/3	9-13a	GMC-12 ~ 22
Sth-22/3	12-18a	GMC-18 ~ 22
Sth-22/3	16-22A	GMC-22
Sth-40/3	18-26a	GMC-32 ~ 40
Sth-40/3	24-36a	GMC-32 ~ 40
Sth-40/3	28-40A	GMC-40
Sth-85/3	34-50a	GMC-50 ~ 85
Sth-85/3	45-65A	GMC-50 ~ 85
Sth-85/3	54-75a	GMC-65 ~ 85
Sth-85/3	63-85a	GMC-75 ~ 85

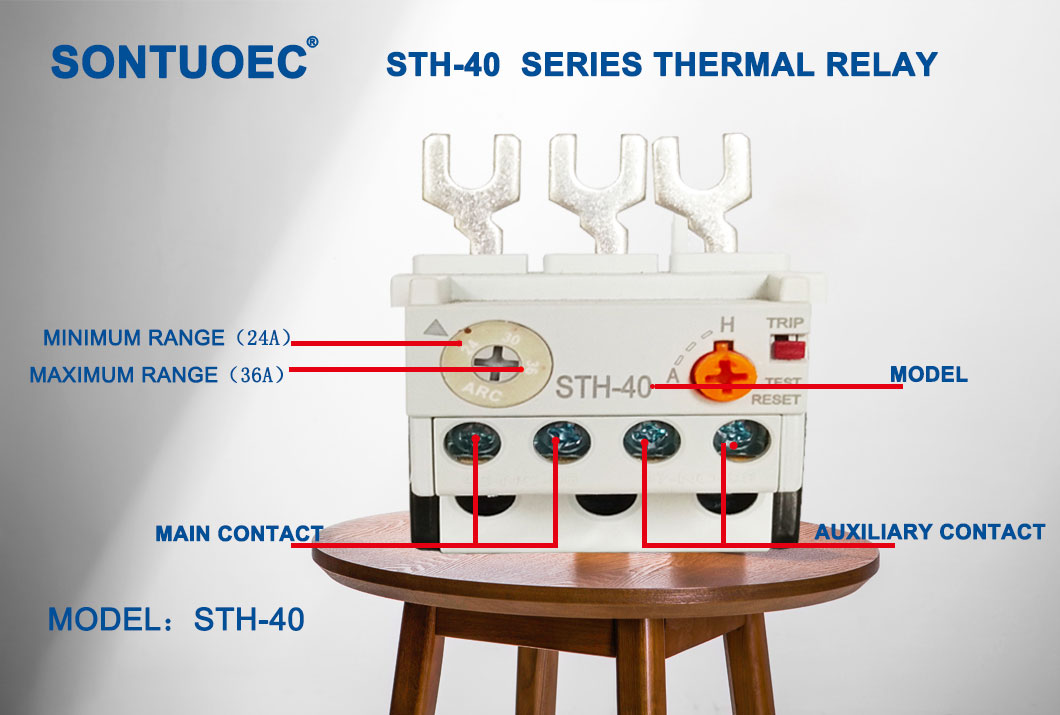

STH-40 Series Thermal Overload Relay

Glavne funkcije

Zaštita motora: Glavna funkcija releja za termički preopterećenje je da se spriječi oštećenje motora zbog preopterećenja. Kad se motor preopterećen, relej toplotne preopterećenja smanjit će napajanje na vrijeme kako bi se spriječilo da motor gori zbog pregrijavanja.

Zaštita dalekovoda: Pored zaštite motora, relej toplotne preopterećenja također može zaštititi dalekovode. Kad se motor preopterećen, njegova će se trenutačno povećati, što može dovesti do pregrijavanja i topljenja dalekovoda. Otkrivanjem promjene trenutnog releja termički preopterećenje određuje je li linija napajanja preopterećena i prekida napajanja ako je potrebno.

Poboljšajte sigurnost elektroenergetskog sustava: termički preopterećeni relej može učinkovito sprečiti oštećenje motornog i napajanja, smanjujući na taj način brzinu kvara elektroenergetskog sistema i poboljšanje sigurnosti elektroenergetskog sistema.

Princip rada

Princip rada termičkog preopterećenja uglavnom se temelji na trenutnom toplinskom učinku i svojstvu temperaturnog osjetljivosti bimetalnog. Kada se preopterećenje dogodi u motoru, trenutna se povećava, uzrokujući da se više topline generira u grijaćim elementu releja termičkog preopterećenja. Ta se toplina prenosi na bimetalan, koji se savija prilikom zagrevanja jer je napravljena od dvije legure s velikim razlikama u koeficijentima linearnog širenja. Kad se bimetalan zavoji u određenoj mjeri, pokrenut će elektromagnetsku zavojnicu koja će se napajati, što će zauzvrat pokrenuti kontakte za djelovanje i isključenje napajanja motora.

Opseg primjene

Relej toplinskog preopterećenja obično se koristi u krugovima sa AC 50Hz, nazivnim izolacijskim naponom od 660V i struje od 0,1 ~ 630a, a uglavnom se koristi za preopterećenje i faznu zaštitu od trifaznih izmjeničnih motora. Može se koristiti i za formiranje startera sa prilagođenim izmjeničnim sklopkom za pružanje sveobuhvatne zaštite motora.

Karakteristike proizvoda

Jednostavna struktura: Ovaj termički relej preopterećenja obično usvaja relativno jednostavan strukturni dizajn, što olakšava instaliranje i upotrebu.

Full-Feared: Pored osnovne funkcije zaštite preopterećenja, također ima funkcije zaštite faze i kompenzacije temperature.

Niska cijena: U usporedbi s drugim uređajima za zaštitu motora, cijena termičkog releja preopterećenja relativno je niska, što smanjuje troškove kupovine korisnika.

Stabilni performanse rada: jer prihvaća bimetalno kao osjetljiv element, njen rad rada je stabilan i pouzdan.

STH-40 Series Thermal Overload Relay
