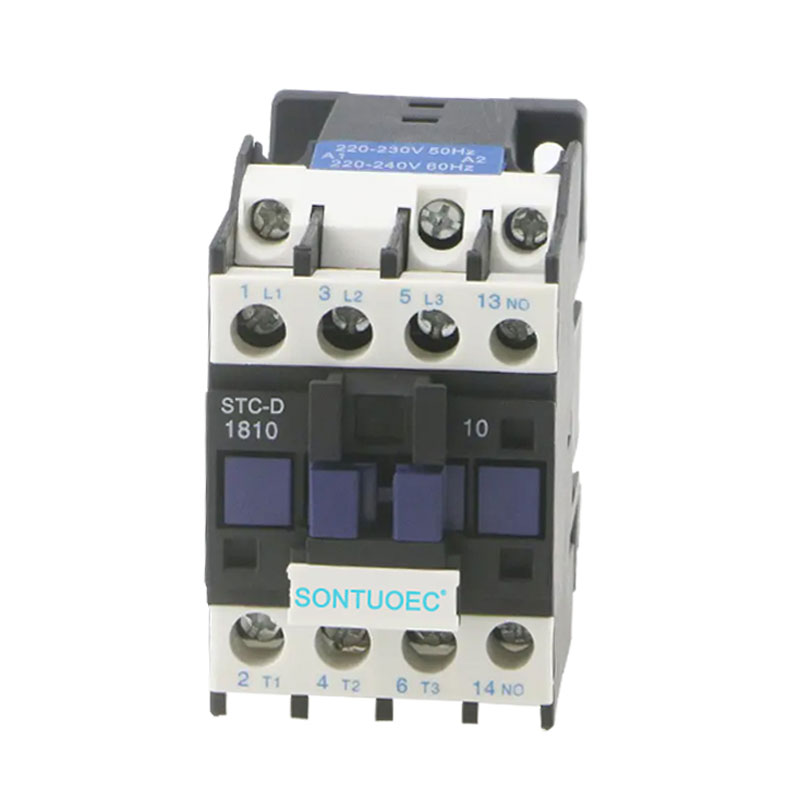

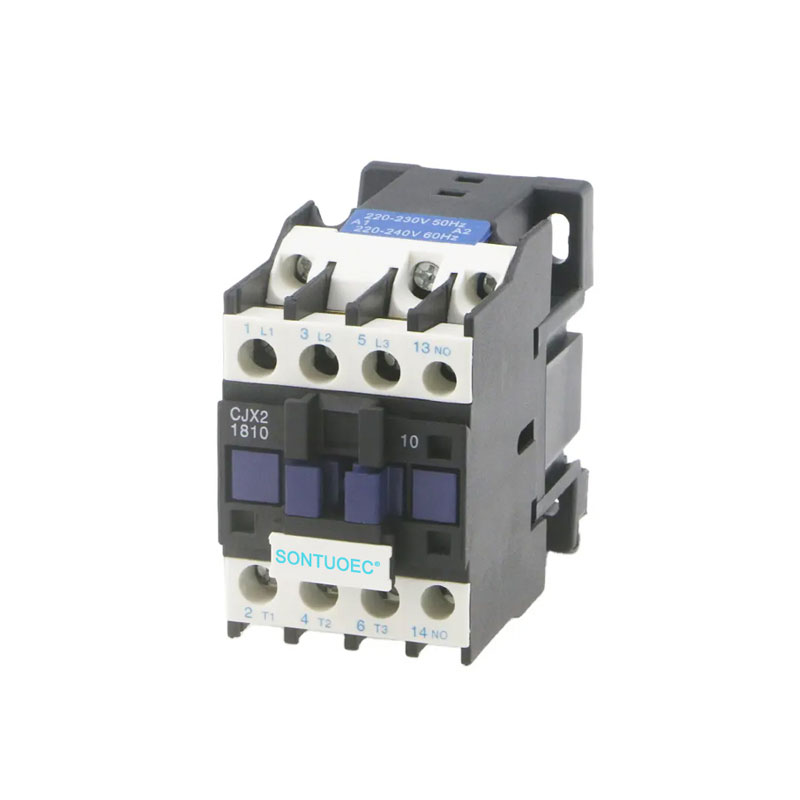

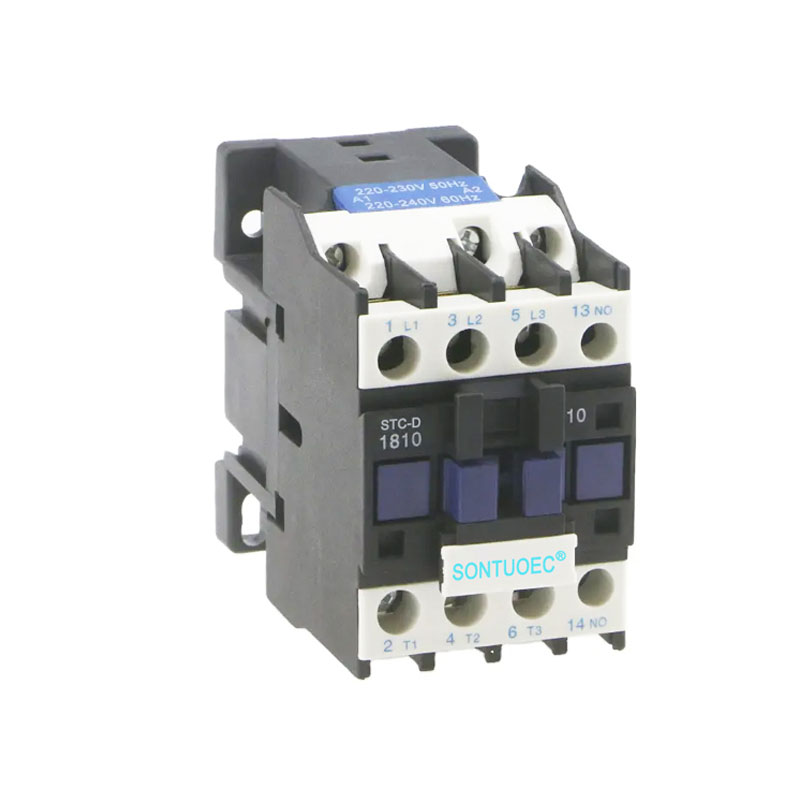

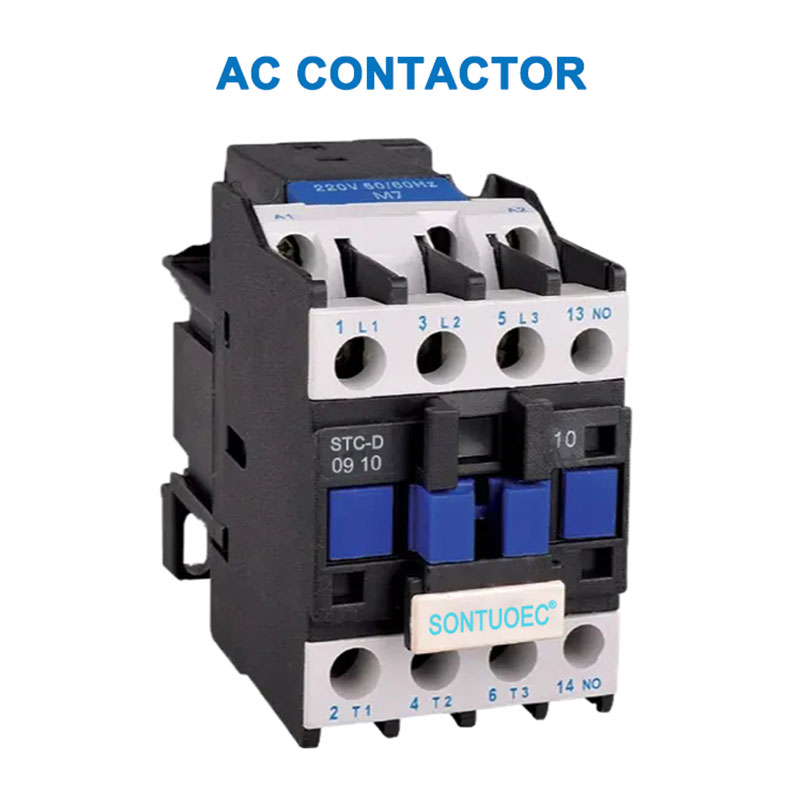

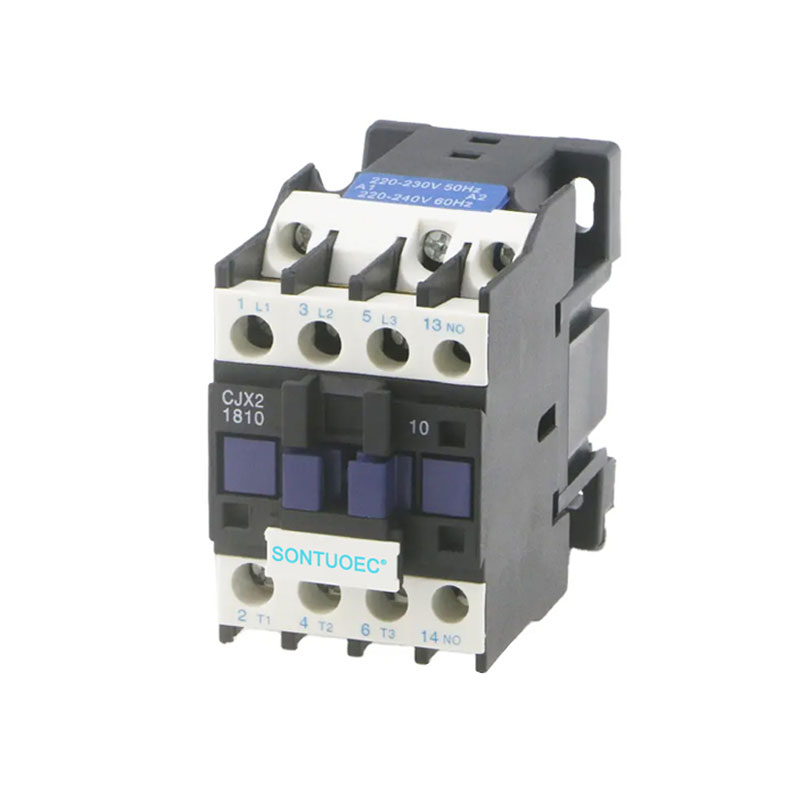

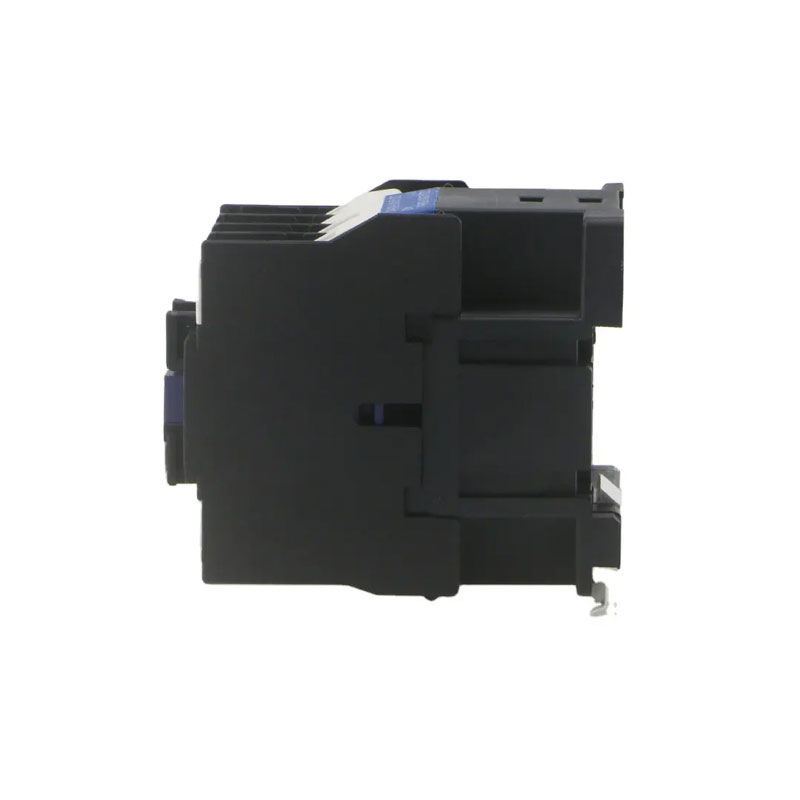

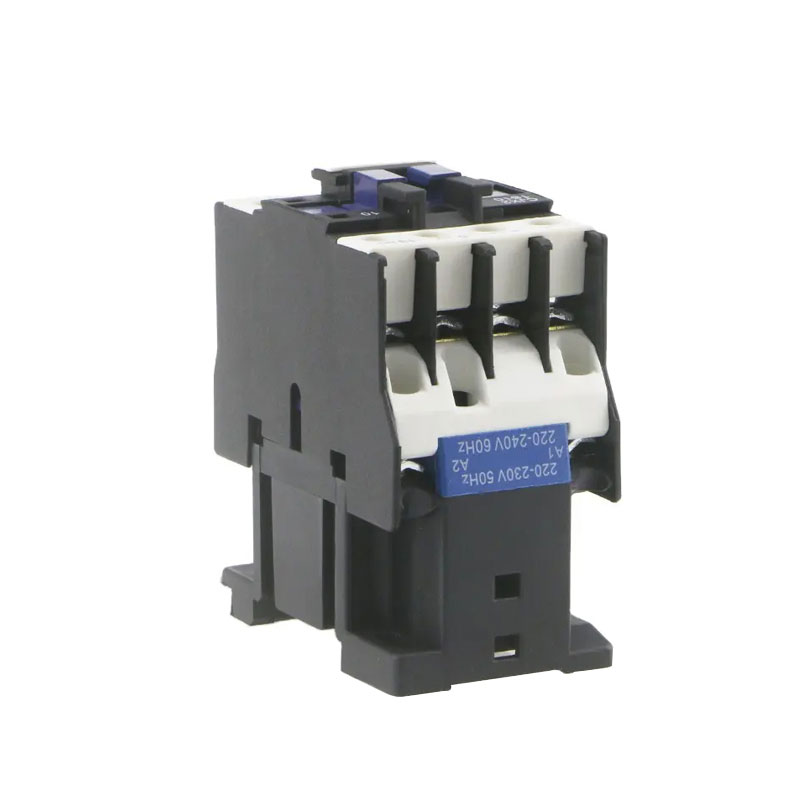

STC-D AC kontaktor

STC-D AC kontaktor je električna komponenta koja se koristi za daljinsko upravljanje i često uključivanje ili isključivanje AC krugova. Uglavnom se koristi za otvaranje i upravljanje strujnim krugovima u elektroenergetskim sistemima i za daljinsko upravljanje motorima, rasvjetom i drugim električnim opterećenjima u industrijskoj automatizaciji. Kontaktor naizmjenične struje (AC) odnosno STC-D AC kontaktor je važna električna upravljačka oprema, koja ima nezamjenjivu ulogu u oblasti elektroenergetskog sistema i industrijske automatizacije.

Model:STC-D

Pošaljite upit

opis proizvoda

Tip		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Nazivna radna struja (A)	AC3	9	12	18	25	32	40	50	65	80	95
Nazivna radna struja (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardne snage 3-fazne motori 50/60Hz kategorije AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nazivna toplotna struja (A)		20	20	32	40	50	60	80	80	125	125
Električni vijek	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Električni vijek	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehanički vijek (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Broj kontakata	3P+NO					3P+NC+BR
Broj kontakata	3P+NC					3P+NC+BR

Struktura i princip rada

Struktura: STC-D AC kontaktor se uglavnom sastoji od elektromagnetnog sistema (uključujući gvozdeno jezgro, zavojnicu i prsten kratkog spoja, itd.), kontaktnog sistema (uključujući glavni kontakt i pomoćni kontakt) i uređaja za gašenje luka.

Princip rada: Kada je zavojnica STC-D AC kontaktora pod naponom, gvozdeno jezgro stvara magnetno polje, koje privlači armaturu i pokreće kontakte da deluju, tako da su glavni kontakti i pomoćni kontakti zatvoreni ili isključeni, čime se kontroliše uključivanje-isključivanje kola. Uređaj za gašenje luka koristi se za gašenje luka kada su kontakti isključeni kako bi se kontakti zaštitili od oštećenja.

STC-D AC Contactor

Vrste i karakteristike

1.Vrste:

STC-D AC kontaktori se mogu kategorizirati u različite tipove prema njihovoj upotrebi i performansama, kao što su industrijski kontaktori, građevinski i kućni kontaktori. Uobičajeni modeli uključuju CJ serije (npr. CJX2 serije, CJ20 serije, CJT1 serije) kao i serijske proizvode ABB-a, Siemens-a, Schneidera i drugih brendova.

2. Karakteristike:

Pouzdan rad: STC-D AC kontaktori imaju visoku radnu pouzdanost i stabilnost i mogu izdržati velike struje i napone.

Stabilne performanse: njegov kontaktni sistem je napravljen od visokokvalitetnih materijala sa dobrom električnom provodljivošću i otpornošću na habanje pri visokim temperaturama.

Lako održavanje: STC-D AC kontaktori imaju kompaktnu strukturu i lako se instaliraju i održavaju.

Scenariji aplikacija

STC-D AC kontaktori imaju širok spektar primjena u elektroenergetskim sistemima, industrijskoj automatizaciji, elektrici u zgradama i domaćinstvu. Na primjer, u sistemu napajanja, može se koristiti za kontrolu start-stop i okretanja smjera motora; u industrijskoj automatizaciji, može se koristiti za kontrolu start-stop različite električne opreme na proizvodnoj liniji; u elektrici u zgradama i domaćinstvu, može se koristiti za kontrolu uključivanja/isključivanja opreme, kao što su rasvjeta i klima uređaj.
