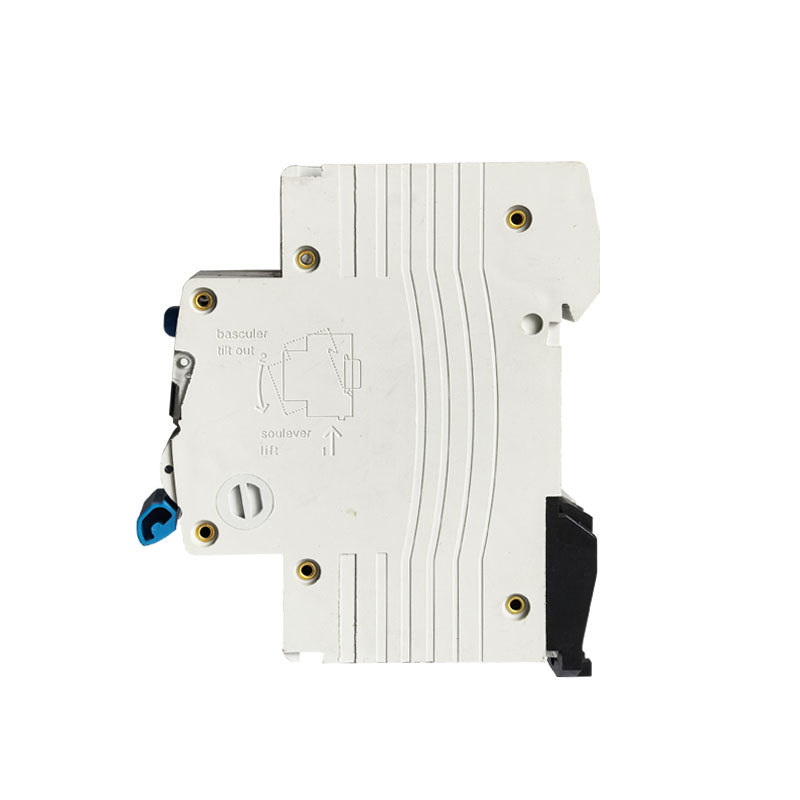

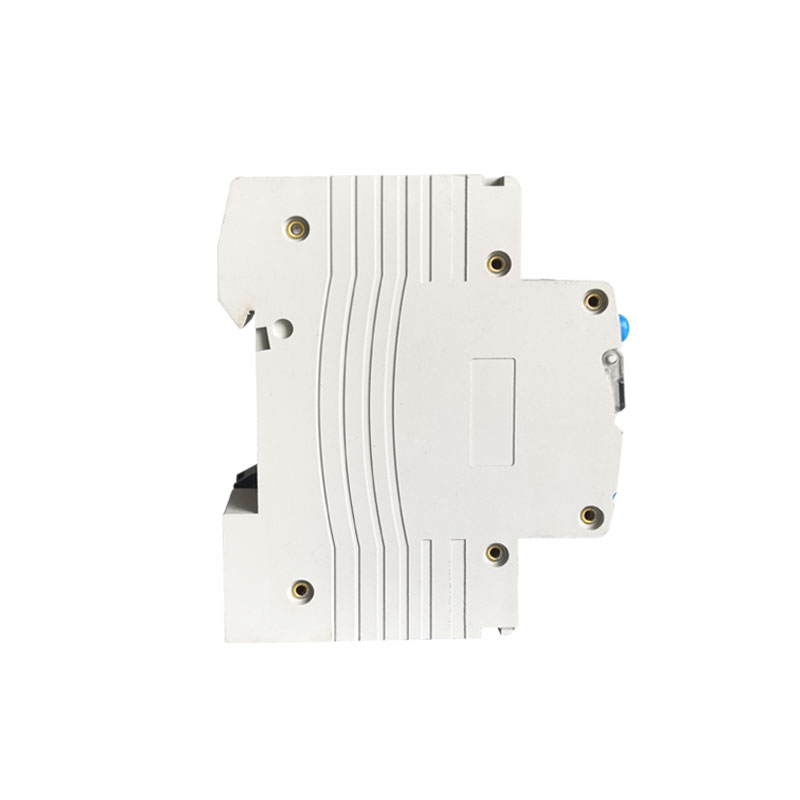

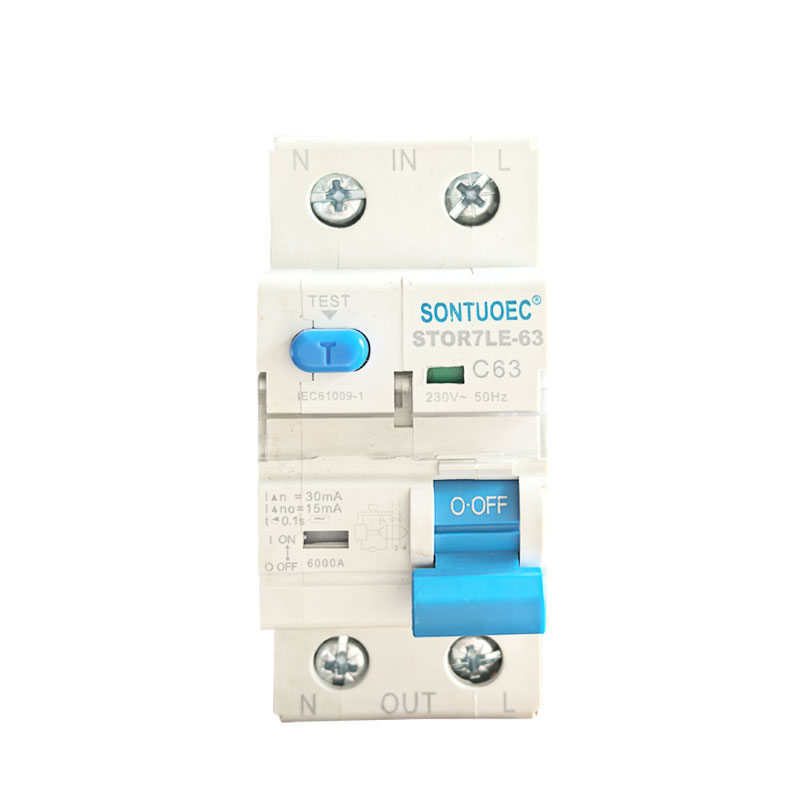

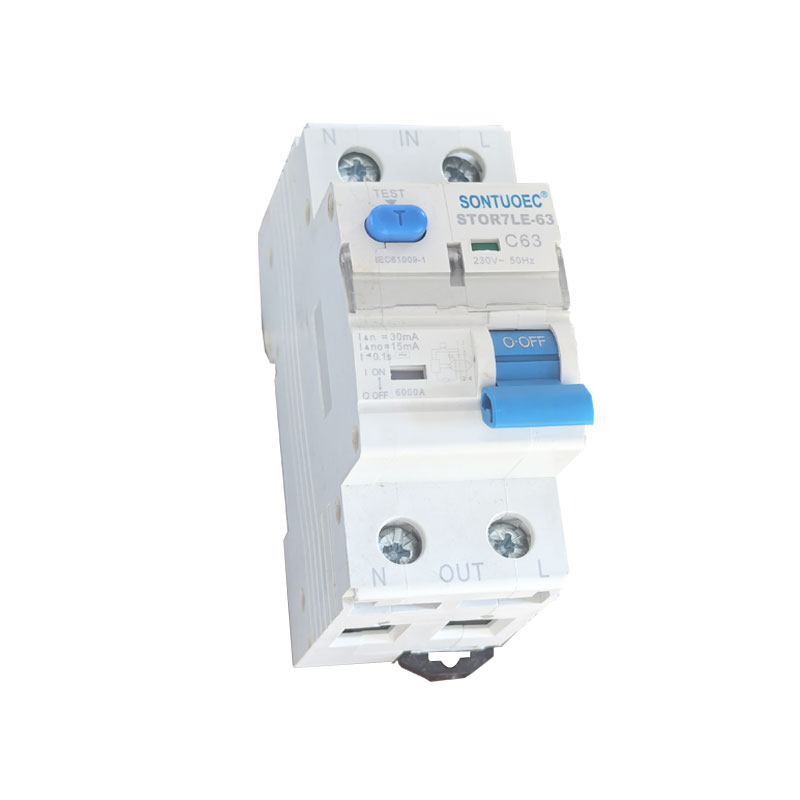

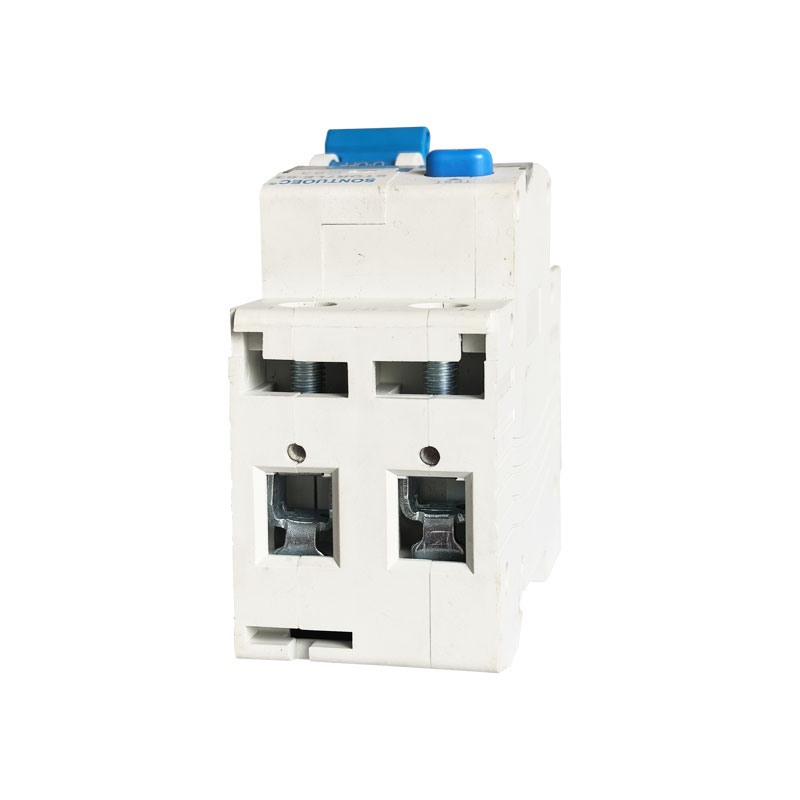

Sontuoec Stro7le-63 RCBO prekidač za zaštitu od malog curenja

SONTUOEC je jedan od kineskih dobavljača/proizvođača specijaliziranih za proizvodnju raznih malih električnih aparata. STRO7LE-63 RCBO se koristi u jednofaznom rezidencijalnom krugu AC 50/60Hz, nazivnog napona 240V i samozaštite do maksimalne struje kratkog spoja 40A. Može zaštititi civilno elektronsko kolo od preopterećenja i kratkog spoja. Ovaj proizvod ima prednosti male zapremine, velike prekidne sposobnosti, a žica pod naponom se istovremeno prekida, štiteći osobu od strujnog udara kada je žica pod naponom spojena nasuprot. I usklađen je sa standardom IEC 61009-1.

Model:STRO7LE-63

Pošaljite upit

opis proizvoda

specifikacije:

Sandard			IEC/EN 61009-1
Električni	Vrsta (valni oblik osjetila curenje u zemlji)		Elektronski tip
karakteristike	Nazivna struja In	A	I, i
	Poljaci	P	1P+N
	Nazivni napon	V	AC 230
	Nazivna struja:		6,10,16,20,25,32,40A
	Nazivna osjetljivost I△n	A	0.01,0.03,0.1,0.3,0.5
	Izolacijski napon Ui	V	250
	Nazivna rezidualna izrada i	A	500
	prekidna sposobnost I△m	A	500
	Struja kratkog spoja I△c	A	45,006,000
	Nazivna frekvencija	Hz	50/60
	Stepen zagađenja		2
Mehanički	Električni vijek	t	4000
karakteristike	Mehanički život	t	10000
	Stepen zaštite		IP20
	Temperatura okoline	ºC	-25~+40
	(sa dnevnim prosjekom ≤35ºC)	ºC	-25~+40
	Temperatura skladištenja	ºC	-25~+70

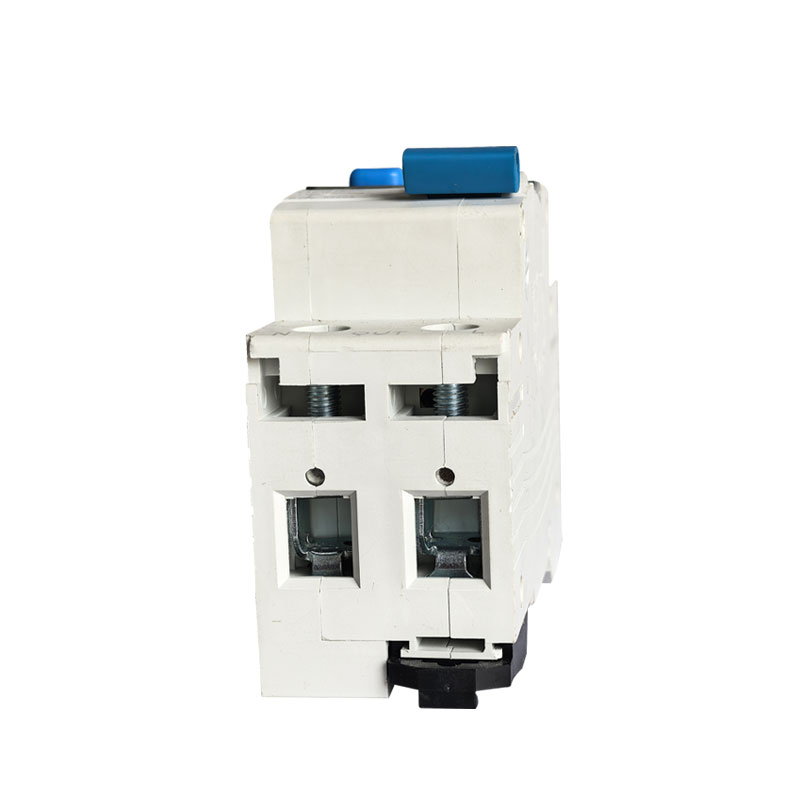

Instalacija	Tip priključka terminala		Kablovska/U-tip sabirnica/pin-sabirnica
	Veličina terminala gornja/donja za kabel	mm2	25
	Veličina terminala gornja/donja za kabel	AWG	18. maja
	Veličina terminala gornja/donja za sabirnicu	mm2	25
	Veličina terminala gornja/donja za sabirnicu	AWG	18. marta
	Montaža		Na DIN šinu EN 60715(35mm) pomoću uređaja za brzo spajanje
	Veza		Odozgo i odozdo

Glavne funkcije STRO7LE-63 RCBO

Zaštita od preopterećenja: Kada struja u strujnom kolu premaši nazivnu vrijednost STRO7LE-63 RCBO, on će automatski prekinuti strujni krug unutar određenog vremenskog perioda kako bi spriječio pregrijavanje kola i opreme, čime se izbjegava požar i oštećenje.

Zaštita od kratkog spoja: Kada dođe do kratkog spoja u strujnom kolu, STRO7LE-63 RCBO će brzo prekinuti strujno kolo kako bi spriječio da struja kratkog spoja izazove ozbiljna oštećenja kola i opreme.

Zaštita od curenja: STRO7LE-63 RCBO je sposoban da detektuje zaostalu struju (tj. struju curenja) u kolu. Kada rezidualna struja premaši postavljeni prag, STRO7LE-63 RCBO će prekinuti strujni krug u vrlo kratkom vremenskom periodu kako bi spriječio nesreće od strujnog udara i električni požar.

Princip rada STRO7LE-63 RCBO

STRO7-40 RCBO sadrži interni termalni magnetni detektor okidanja (za zaštitu od preopterećenja i kratkog spoja) i detektor zaostale struje (za zaštitu od curenja). Kada je struja ili rezidualna struja u strujnom kolu nenormalna, odgovarajući udarač pokreće mehanizam za okidanje STRO7-40 RCBO, čineći ga brzom prekidom strujnog kola.

1.Thermal Magnetic Tripper: Koristi toplinu i magnetsko polje koje nastaje kada struja prođe kroz provodnik da bi pokrenula okidanje. Kada je struja previsoka, provodnik se zagrijava i stvara magnetsko polje, uzrokujući savijanje bimetala unutar termalnog magnetnog udara ili privlačenje gvozdenog jezgra, čime se pokreće mehanizam okidanja.

2. Detektor rezidualne struje: koristi strujni transformator nulte sekvence za detekciju zaostale struje u kolu. Kada rezidualna struja premaši postavljeni prag, detektor zaostale struje će poslati signal mehanizmu za okidanje da prekine strujni krug.

Karakteristike STRO7LE-63 RCBO

Multifunkcionalna integracija: STRO7LE-63 RCBO integriše funkcije zaštite od preopterećenja, kratkog spoja i curenja, pojednostavljujući dizajn i instalaciju električnih sistema.

Visoka osjetljivost: STRO7LE-63 RCBO mogu brzo otkriti i prekinuti abnormalne i rezidualne struje u kolu, pružajući pouzdanu zaštitu.

Jednostavan za instalaciju i održavanje: STRO7LE-63 RCBO-ovi su obično modularni za jednostavnu instalaciju i održavanje.

Visoka sigurnost: STRO7-40 RCBO-ovi su rigorozno testirani i certificirani za visoku sigurnost i pouzdanost kako bi se osigurao siguran rad električnih sistema.

Scenariji primjene STRO7LE-63 RCBO

STRO7LE-63 RCBO se široko koriste u električnim sistemima u stambenom, komercijalnom i industrijskom sektoru, posebno u onima koji zahtijevaju istovremenu zaštitu od preopterećenja, kratkog spoja i curenja u zemlju. Obično se ugrađuju u razvodne kutije, razvodne ploče ili kontrolne ormare kako bi zaštitili strujne krugove i opremu od oštećenja uzrokovanih nenormalnom strujom i naponom, te spriječili strujni udar.
