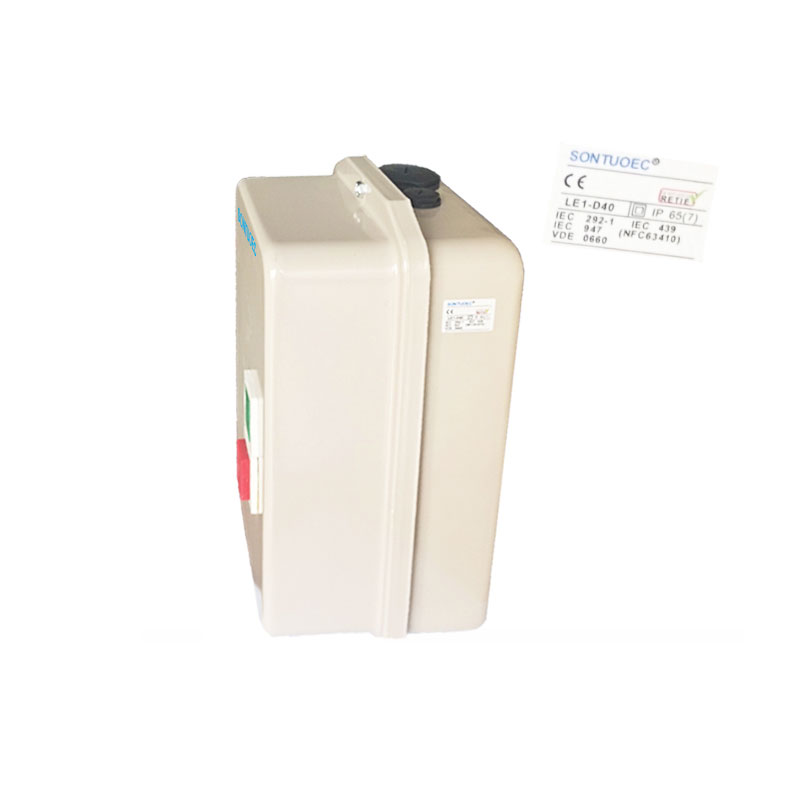

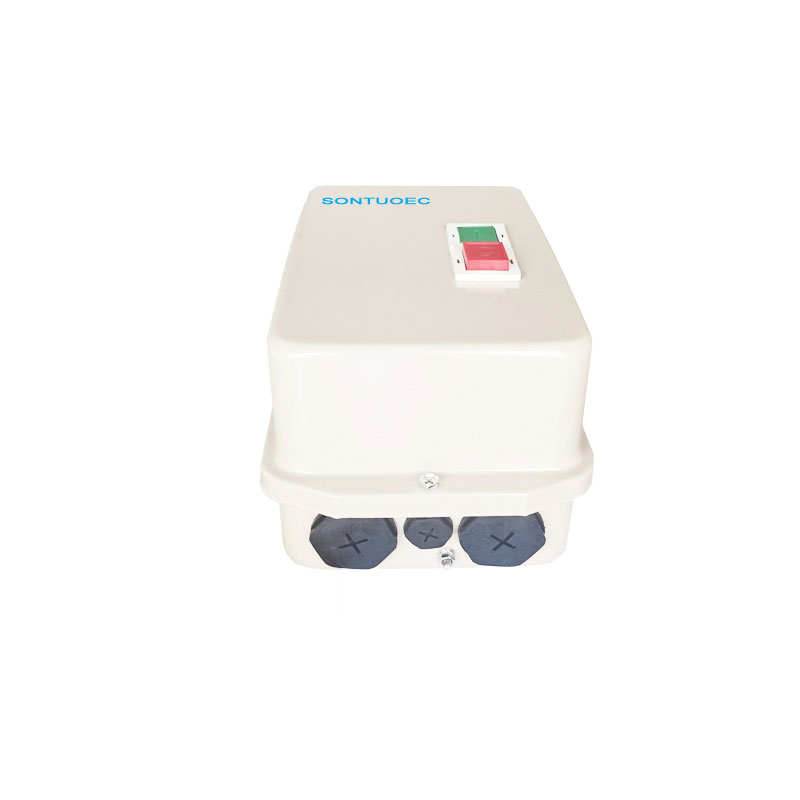

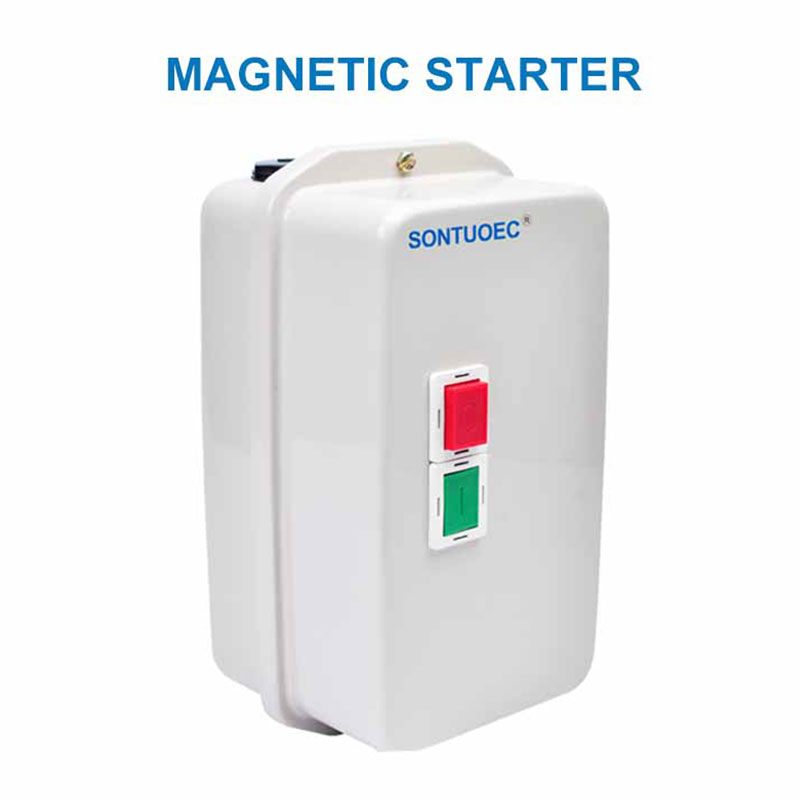

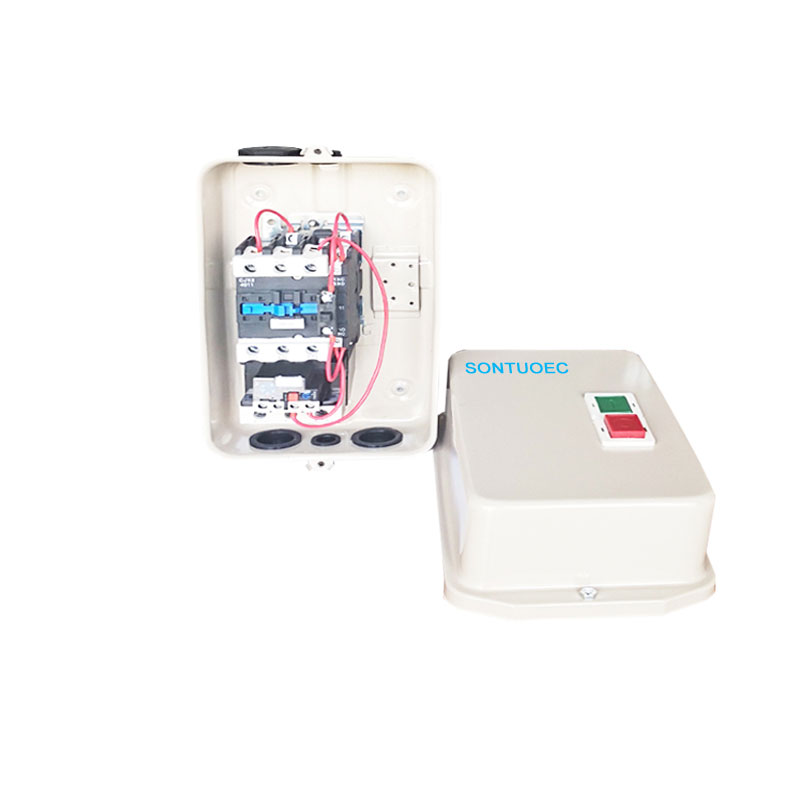

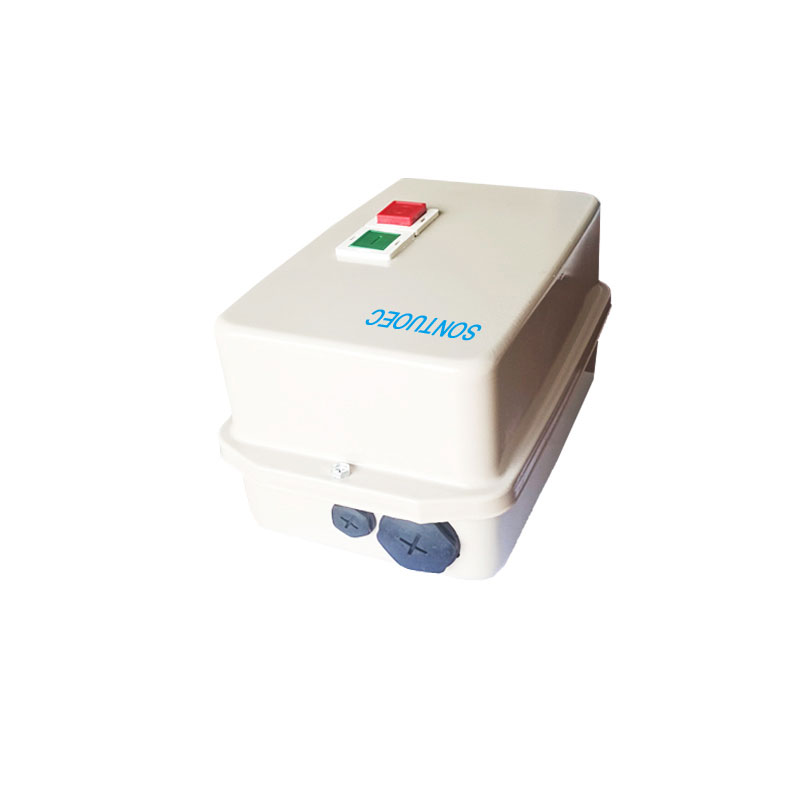

SLE1-D serija magnetski starter

SLE1 D serije magnetski starter je električni uređaj koji upravlja pokretanjem i zaustavljanjem električnog motora elektromagnetskom silom. Obično sadrži elektromagnetsku zavojnicu koja, kada se napaja, proizvodi magnetno polje koje privlači kretanje željeznog jezgre, koje pokreće zatvaranje ili lomljenje kontakata za postizanje kontrole motora.

Model:SLE1-D

Pošaljite upit

opis proizvoda

Specifikacije

Način proizvoda Neprijemljeno Specificetiol	SLE1-09 i 12	Dvostruko u suljenoj, zaštićeno TOLP429 (3) ili, F659 (4)
Kućište	SLE1-18 i 25	Dvostruko u suljenoj, zaštićeno TOLP427 (3) ili, F5577 (4)
	SLE1-32 i 95	Matal, LP65 do 559
Kontrola (2 gumba za push poklopac kućišta)	SLE1-32 i 95	1 Green Start gumb '1', 1 jedno remen / Teset Buttation "O"
Veza	SLE1-32 i 95	Električne snage i kontrolne priključke za recirkuiranje

Glavni tehnički parametri:

Vrsta		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW / HP (AC-3) sedila snaga (AC-3) IEC60947-4	220V	2.2 / 3	3/4	4 / 5,5	5,5 / 7,5	7,5 / 10	11/5	15/20	18.5 / 25	22/35	25/35
KW / HP (AC-3) sedila snaga (AC-3) IEC60947-4	380V	4 / 5,5	5,5 / 7,5	7,5 / 10	11/15	15/20	18.5 / 25	22/30	30/40	37/50	45/60
Rešen struja (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Rešen struja (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Rešen struja grijanja (a)			25	32	40	50	60	80		125
Rešen insutalirani slabovi (V) 660
Auxixiran Kontakt AC-15	Kontakt	standard	1no				1no + 1nc
	Rešen struja (a)	220V	1.6
	Rešen struja (a)	380V	0.95
Tuigebie Termalni releji		LR2D-1305/1314 (0,63 ~ 1,0 / 7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Ocjena kućišta		LP65

Princip rada

Princip rada SLE1-D serije magnetski starter zasnovan je na interakciji elektromagnetske indukcije i elektromagnetske sile. Kada se kontrolno napajanje napaja energično, elektromagnetski zavojnica generira magnetno polje, koje privlači željeznu jezgru da se pomakne i zatvori kontakte, a motor se isporučuje s napajanjem i započinje da se pokreće. Kada se kontrolno napajanje isključi, magnetno polje nestaje, željezna jezgra se resetira pod djelovanjem proljeća, kontakti su slomljeni i motor prestaje raditi.

Vrste i karakteristike

Postoje različite vrste magnetskih startera s san1 D, kao što su direktni on-line (DOL) SLE1-D magnetski pokretači, starter-delta (Star-Delta), autotransformer Starters i tako dalje. Različite vrste snimalnih magnetskih startera imaju različite karakteristike i opseg primjene.

1.Irect on-line (dol) SLE1-D magnetski starter:

Jednostavna struktura, niska cijena.

Pogodno za pokretanje i zaustavljanje kontrole malih motora za motore.

2.star-delta (Star-Delta) Starter:

Promjenom ožičenja motora shvata svrhu smanjenja napona i struje tijekom pokretanja.

Pogodno za pokretanje motora srednje električne energije.

3.Autotransformer Starter:

Koristi autotransformer za smanjenje napona i struje prilikom pokretanja motora.

Primjenjivo na početnu kontrolu nadgrobnim motorima.

SLE1-D Series Magnetic Starter

Scenariji aplikacija

SLE1-D magnetski pokretači široko se koriste u raznim industrijskim i komercijalnim primjenama kao što su proizvodnja, građevinarstvo, poljoprivreda i transport. Koriste se za kontrolu različitih vrsta motora kao što su trofazni asinhroni motori, DC motori itd. Za automatizirano proizvodnja i daljinsko upravljanje opremom.
