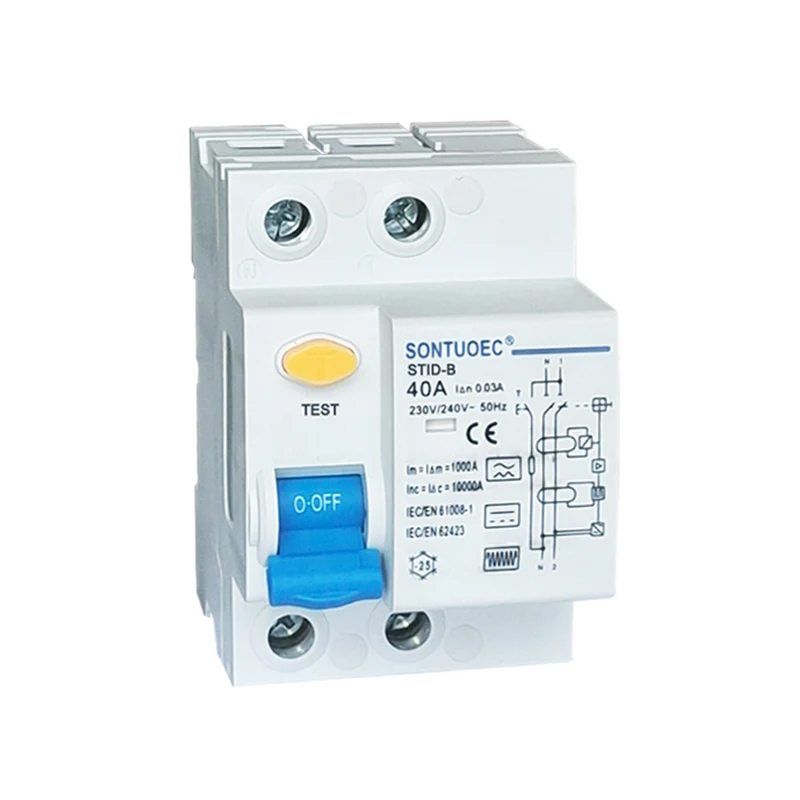

RCCB B model prekidača diferencijalne struje

Prekidač rezidualne struje modela RCCB B štiti u slučaju neprekidne struje kvara na trofaznim mrežama. Obično se koristi u području stanica za punjenje, medicinskih aparata i instrumenata, kontrolera i pogona s promjenjivom brzinom, punjenja baterije i pretvarača (DC)...STID-B je u skladu sa standardom IEC-EN688 i IEC-EN6103.

Model:STID-B

Pošaljite upit

opis proizvoda

Električni Feature	Standard		IEC/EN62423&IEC/EN61008-1
	Vrsta (valni oblik osjetila curenje u zemlji)		B
	Nazivna struja In	A	25,40,63

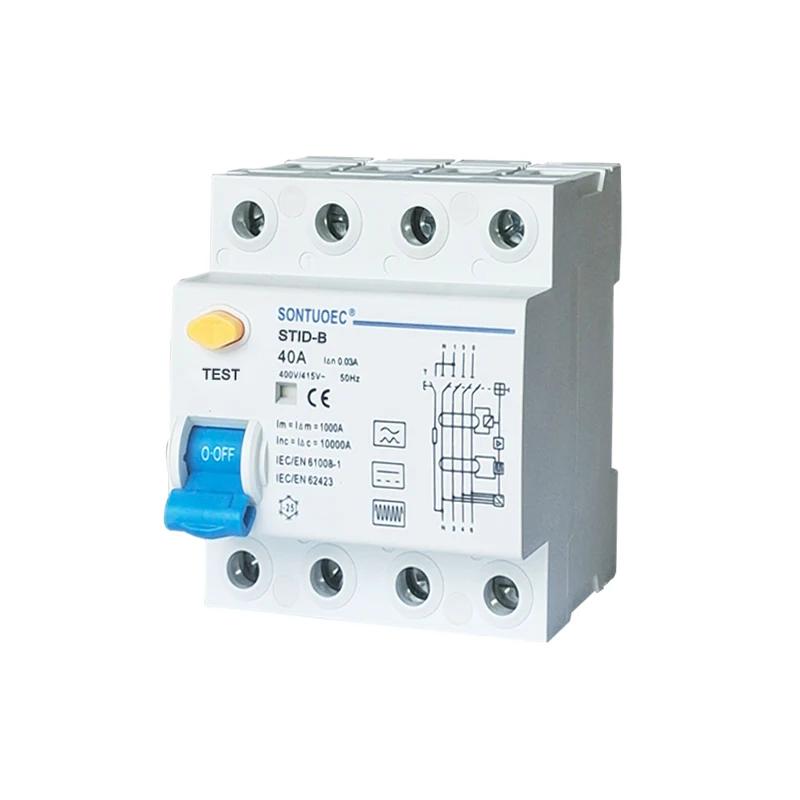

	Poljaci	P	1P+N,3P+N
	Nazivni napon Ue	V	IP+N:230/240V;3P+N:400/415V
	Nazivna osjetljivost I n	A	0.03,0.1,0.3
	Izolacijski napon Ui	V	500
	Nazivna rezidualna izrada i	A	500 (In=25A/40A)
	prekidna sposobnost I m	A	630(In=63A)
	Struja kratkog spoja I c	A	10000
	SCPD osigurač	A	10000
	Vrijeme pauze pod I n	s	≤0.1
	Nazivna frekvencija	Hz	50
	Nazivni impulsni otporni napon (1,2/5,0)Uimp	V	4000
MechanicaI karakteristike	Dielektrični ispitni napon na ind. Fred. za 1min	kv	2.5
	Stepen zagađenja		2
	Električni vijek		2000
	Mehanički život		10000
	Indikator struje kvara		Da
	Stepen zaštite		IP20
	Temperatura okoline (sa dnevnim prosjekom 35 )	ºC	-40~+55ºC
	Temperatura skladištenja	ºC	-40~+70ºC

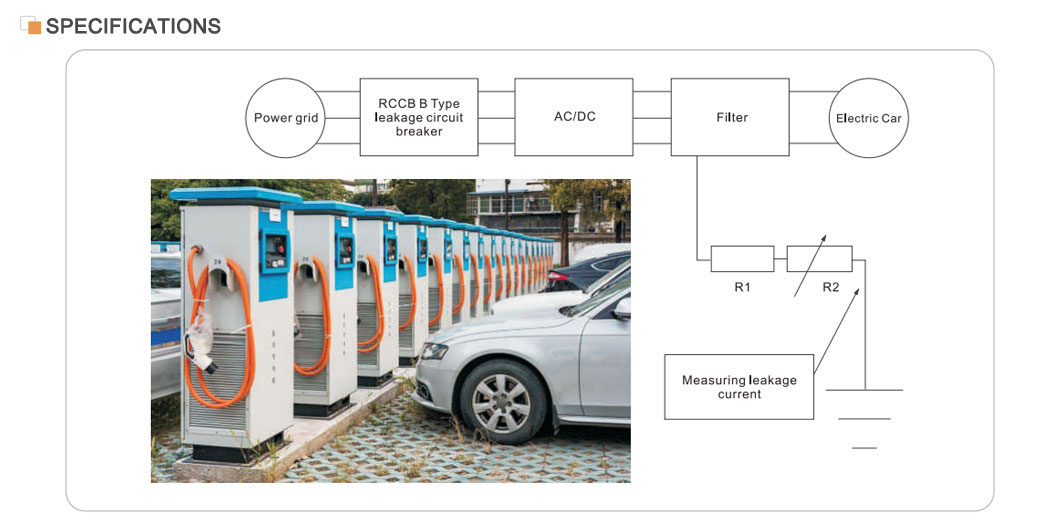

STID-B RCCB B model prekidača zaostalih struja prikladan je za tip A i također je pogodan za izravnavanje jednosmjernih zaostalih struja, istosmjernih rezidualnih struja koje mogu nastati iz ispravljačkih krugova i visokofrekventnih AC zaostalih struja. Pruža zaštitu u slučaju kontinuiranih struja kvara u trofaznim mrežama. STID-B se obično koristi u oblastima stanica za punjenje, medicinske opreme i instrumenata, kontrolera i pogona s promjenjivom brzinom, punjača baterija i pretvarača (DC). STID-B je usklađen sa standardima IEC/EN61008 i IEC/EN62423.

Glavne karakteristike

Nazivna struja: 40A, pogodno za električne sisteme veće struje.

Zaštita od curenja: sa visokom osjetljivošću i preciznošću, može otkriti struju curenja i prekinuti napajanje u vrlo kratkom vremenu.

Sigurnosne performanse: u skladu sa međunarodnim standardima kao što su IEC/EN61008.1 i GB16916.1, osiguravajući sigurnost i pouzdanost proizvoda.

Opseg primjene: Široko se koristi u industrijskim, komercijalnim, visokim i civilnim zgradama za pružanje sveobuhvatne zaštite za električni sistem.

Princip rada

RCCB B model prekidača diferencijalne struje baziran je na strujnom transformatoru nulte sekvence. Svaka provodna faza prolazi kroz strujni transformator nulte sekvence, čija je sekundarna strana spojena na elektromagnetni fiksator. U normalnim uslovima, vektorski zbir faznih struja kroz strujni transformator nulte sekvence je nula, tako da je fluks kroz transformator jednak nuli, sekundarni izlazni napon je takođe nula, a prekidač neće raditi. Međutim, kada se struja curenja poveća i pokrene izlazni napon sekundarne strane da naraste do određenog nivoa, aktivira se elektromagnetno oslobađanje, pokrećući radni mehanizam da djeluje i isključi kontakte spojene na napajanje, čime se ostvaruje zaštita od curenja.

Izbor i montaža

Odabir: Prilikom odabira RCCB-a, treba uzeti u obzir parametre kao što su nazivni napon, nazivna struja, struja djelovanja curenja i vrijeme djelovanja električnog sistema. Također je potrebno odabrati odgovarajući RCCB prema vrsti potrebne zaštite (npr. zaštita od direktnog kontakta ili zaštita od indirektnog kontakta).

Instalacija: RCCB treba biti instaliran na ulaznom kraju električnog sistema ili na razvodnoj liniji kako bi se osigurala potpuna zaštita cijelog električnog sistema ili određene grane. Tokom instalacije potrebno je striktno poštovati relevantne standarde i kodekse kako bi se osiguralo pravilno povezivanje i pouzdan rad RCCB-a.
