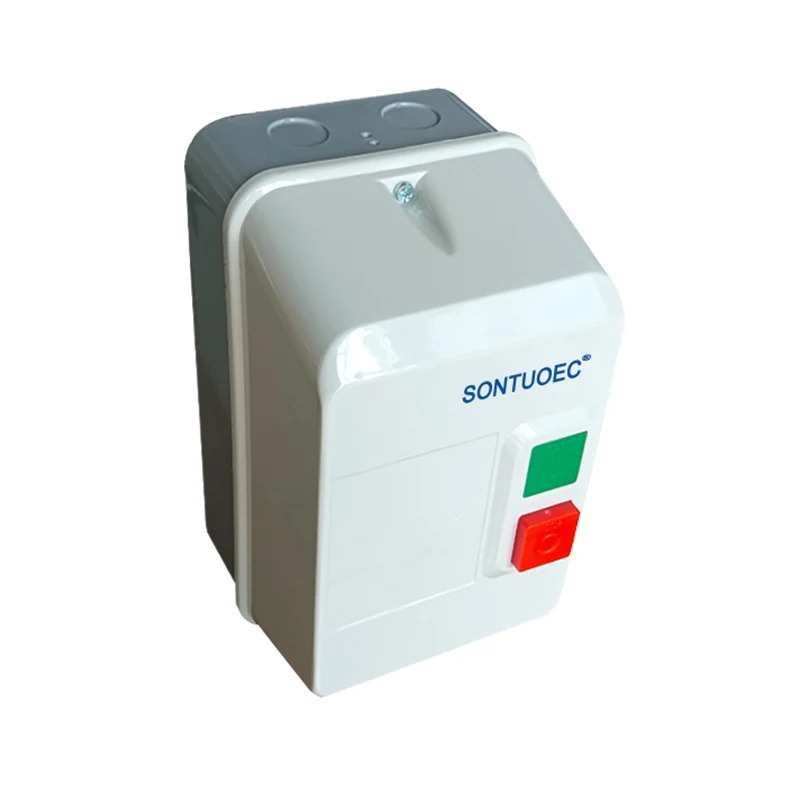

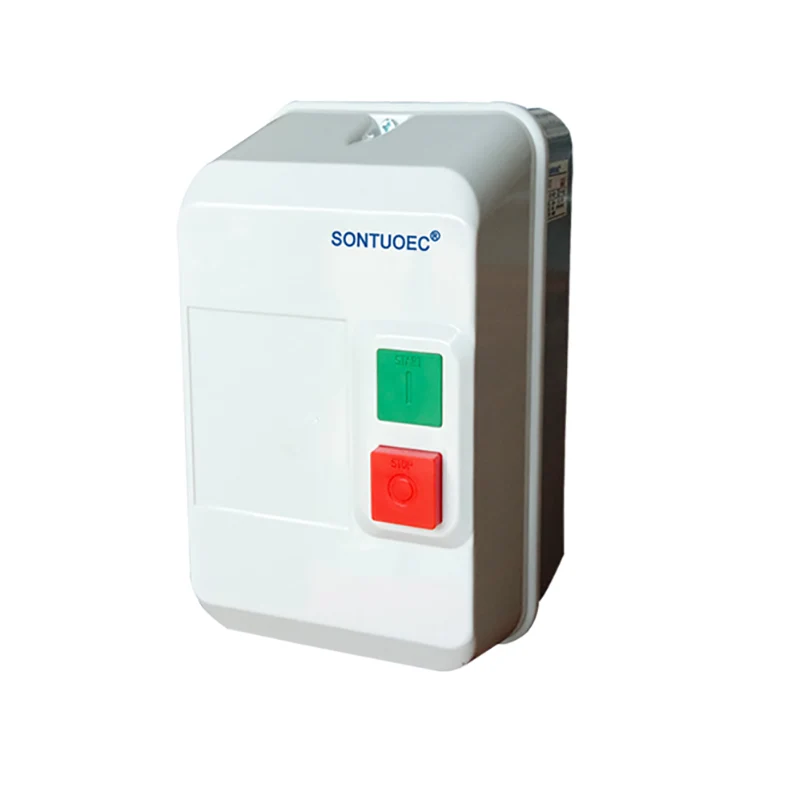

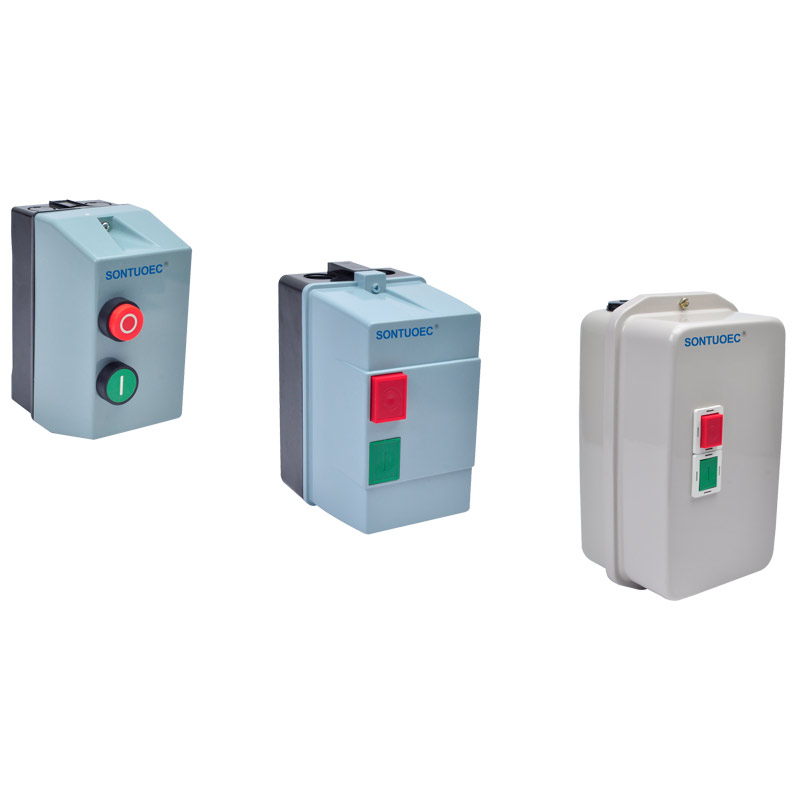

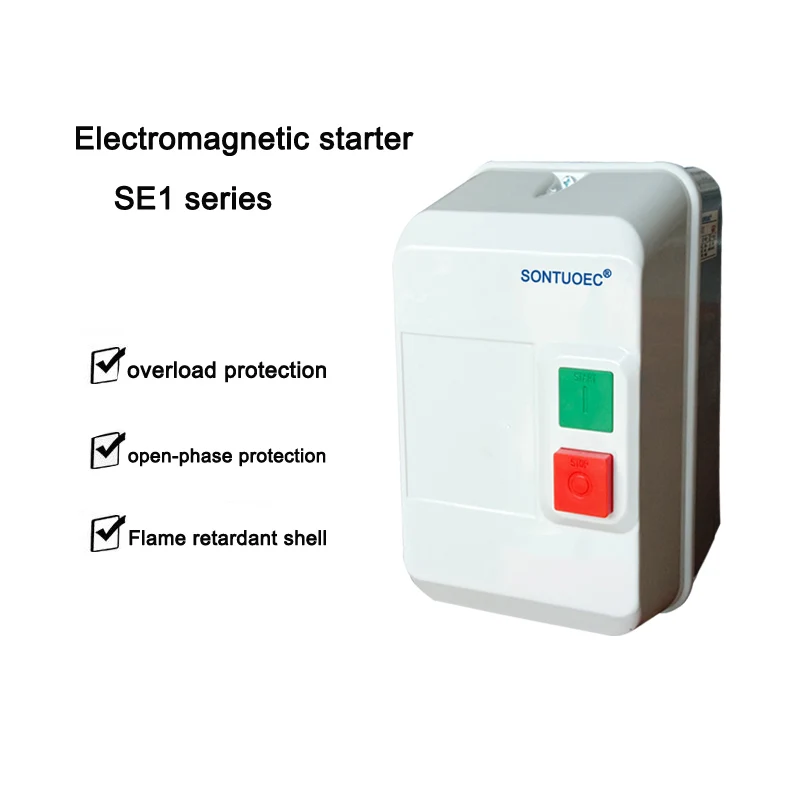

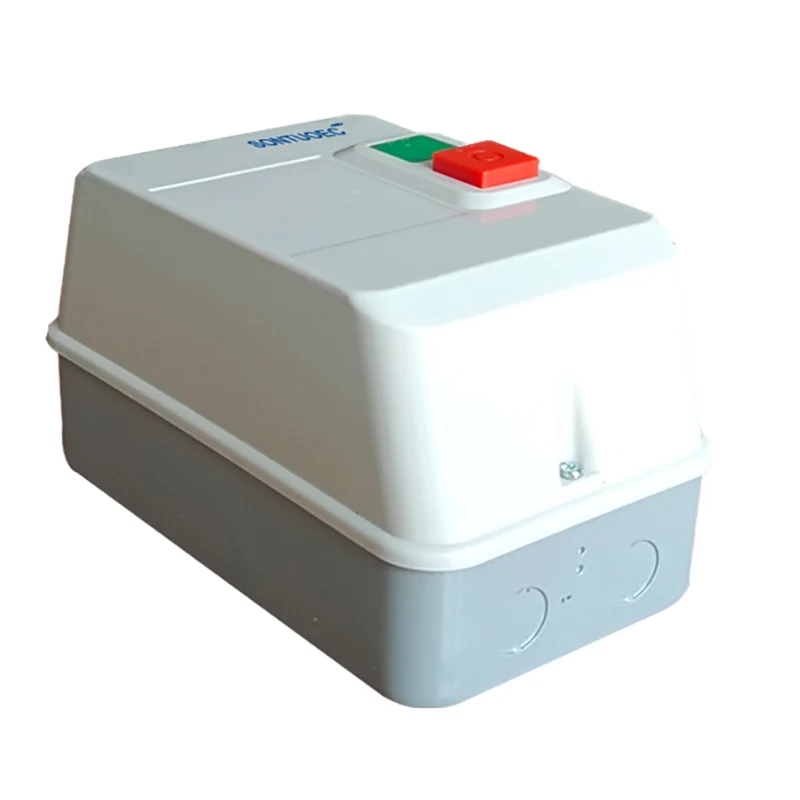

Magnetski starter (dol)

Magnetski starter (DOL) Motor, I.E., magnetni prekidač se koristi za kontrolu pokretanja i zaustavljanja motora (ili motora). Magnetni prekidači Ovdje reprodukuju ključnu ulogu kontroliranjem isključivanja kruga prema promjenama u vanjskom magnetskom polju, čime se shvataju tako kontrolom motora.

Pošaljite upit

opis proizvoda

Specifikacije

Način proizvoda Neprijemljeno Specificetiol	SLE1-09 i 12	Dvostruko u suljenoj, zaštićeno TOLP429 (3) ili, F659 (4)
Kućište	SLE1-18 i 25	Dvostruko u suljenoj, zaštićeno TOLP427 (3) ili, F5577 (4)
	SLE1-32 i 95	Matal, LP65 do 559
Kontrola (2 gumba za push poklopac kućišta)	SLE1-32 i 95	1 Green Start gumb '1', 1 jedno remen / Teset Buttation "O"
Veza	SLE1-32 i 95	Električne snage i kontrolne priključke za recirkuiranje

Glavni tehnički parametri:

Vrsta		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW / HP (AC-3) sedila snaga (AC-3) IEC60947-4	220V	2.2 / 3	3/4	4 / 5,5	5,5 / 7,5	7,5 / 10	11/5	15/20	18.5 / 25	22/35	25/35
KW / HP (AC-3) sedila snaga (AC-3) IEC60947-4	380V	4 / 5,5	5,5 / 7,5	7,5 / 10	11/15	15/20	18.5 / 25	22/30	30/40	37/50	45/60
Rešen struja (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Rešen struja (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Rešen struja grijanja (a)			25	32	40	50	60	80		125
Rešen insutalirani slabovi (V) 660
Auxixiran Kontakt AC-15	Kontakt	standard	1no				1no + 1nc
	Rešen struja (a)	220V	1.6
	Rešen struja (a)	380V	0.95
Tuigebie Termalni releji		LR2D-1305/1314 (0,63 ~ 1,0 / 7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Ocjena kućišta		LP65

Princip rada

Princip rada magnetskog prekidača motora uglavnom se temelji na utjecaju magnetskog polja i principu radnog direktora DC motora. Kada se vanjsko magnetno polje približi magnetskom prekidaču, on pokreće element magnetskog osjetljivosti (npr., Trska) unutar prekidača, uzrokujući da se zatvori ili prekine kontakte, čime se kontrolira otvaranje i zatvaranje kruga. Jednom kada se krug zatvori, struja teče kroz motor, uzrokujući da se počne rotiranje. DC motori, s druge strane, rade na principu da se energizirani dirigent kreće u magnetskom polju djelovanjem elektromagnetske sile.

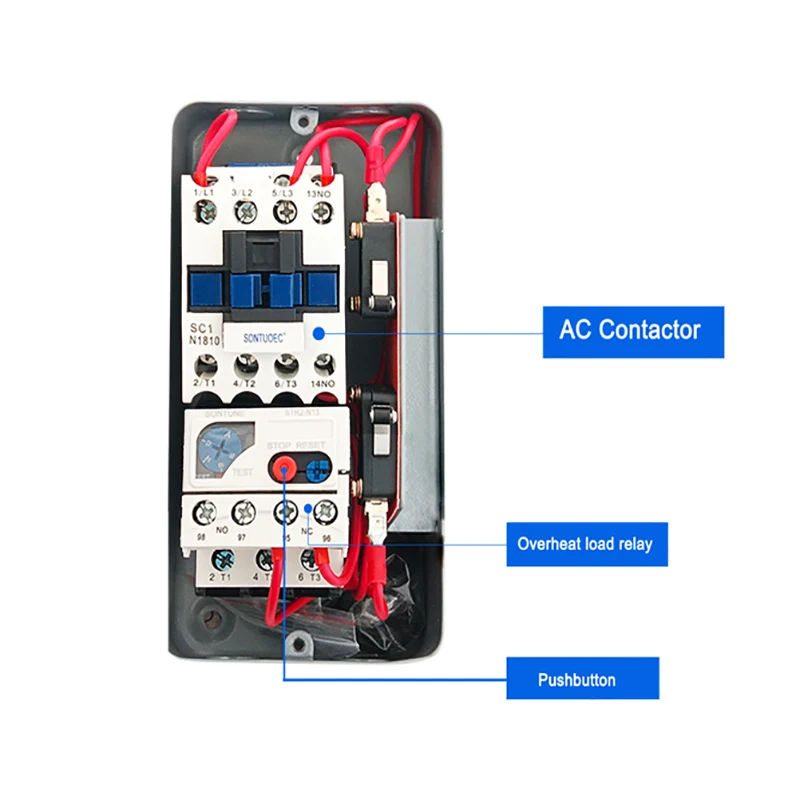

Glavne komponente

Magnetni prekidač: obično se sastoji od magnetskog senzonskog elementa i uređaja za okidač, koji se koristi za otkrivanje vanjskih magnetskih polja i kontrolirati uključivanje / isključivanje kruga.

Električni motor: uređaj koji električnu energiju pretvara u mehaničku energiju i pokreće razne uređaje kroz rotaciju.

Kontrolni krug: Koristi se za primanje vanjskih signala i kontrolira radni status magnetskog prekidača i motora prema signalima.
