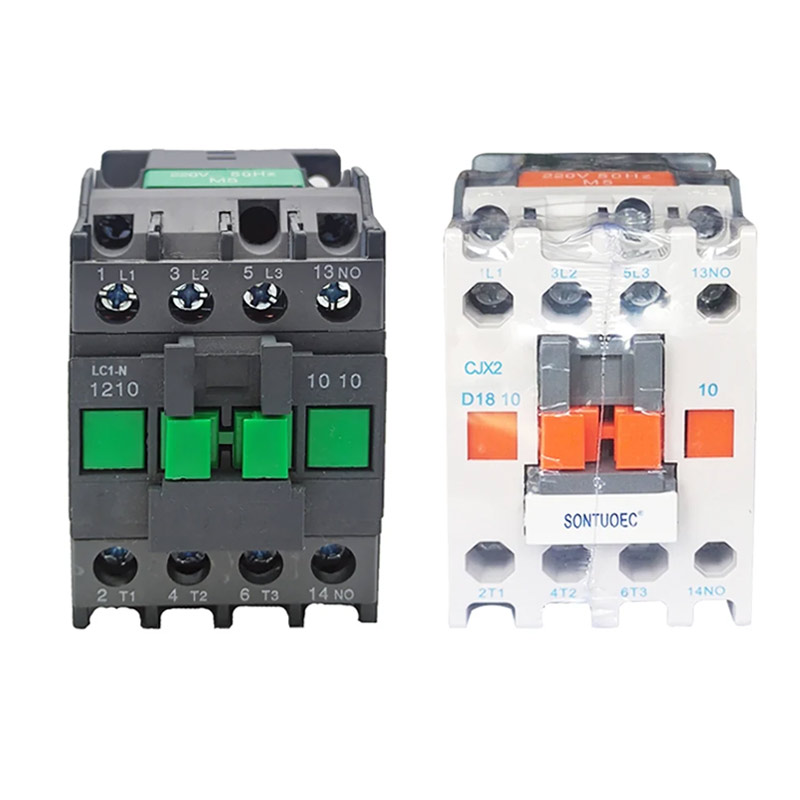

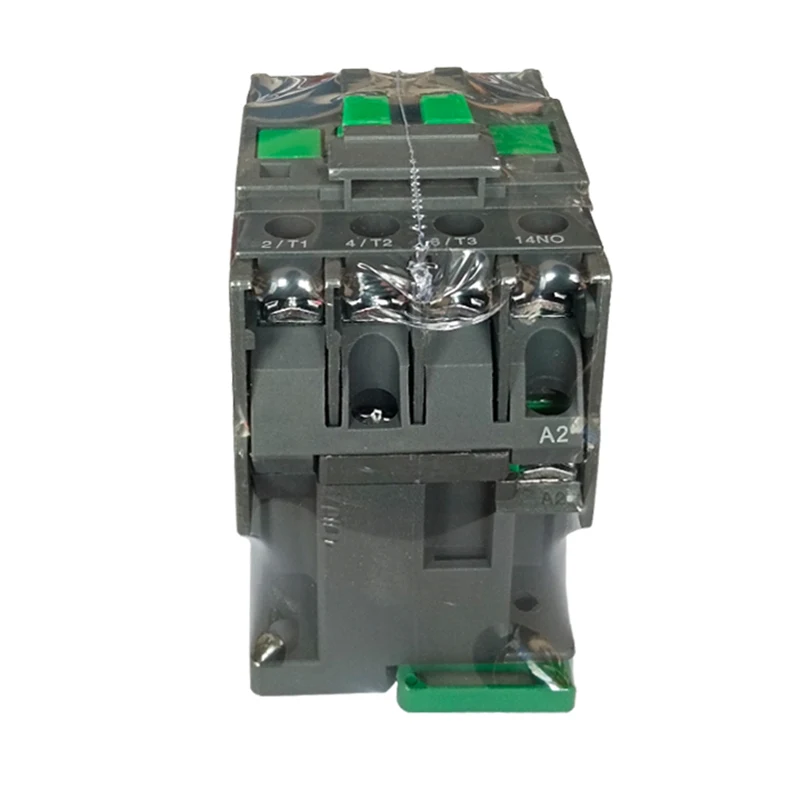

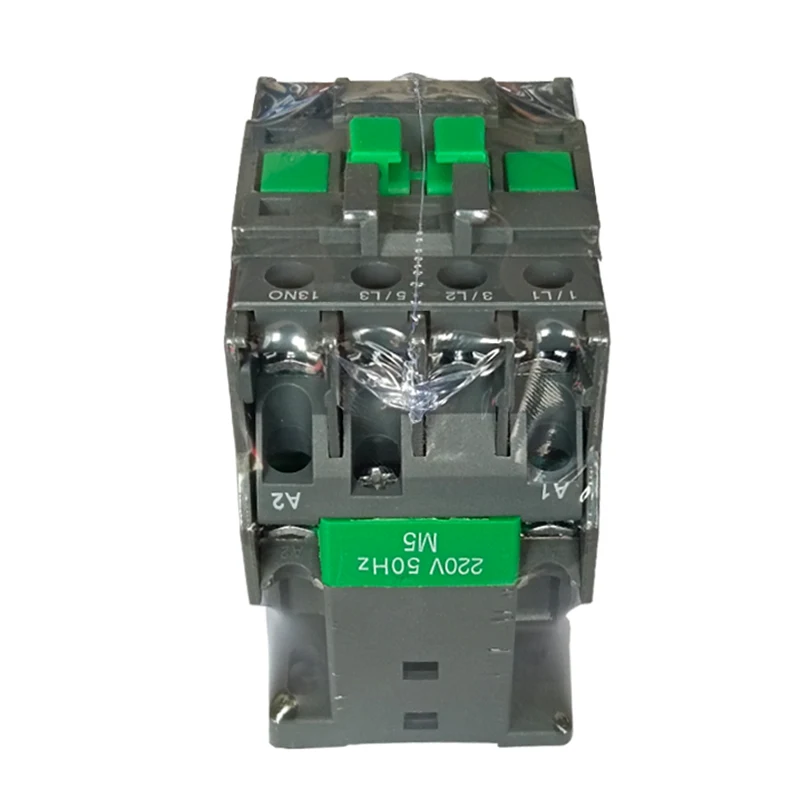

LC1-N TIP AC sklopnik

LC1-N TIP AC kontaktnici su pogodni za upotrebu u krugovima sa AC 50Hz ili 60Hz, napon do 660V (do 690V za neke modele) i struje do 95a. Koristi se za povezivanje i kršenje krugova na dugim udaljenostima, kao i često pokretanjem i kontrolom izmjeničnih motora.

Model:LC1-N1210

Pošaljite upit

opis proizvoda

Vrsta		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Nazivna radna struja (a)	AC3	9	12	18	25	32	40	50	65	80	95
Nazivna radna struja (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Ocjene standardne snage 3-faze Motori 50 / 60Hz Inkategory AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nazivna struja topline (a)		20	20	32	40	50	60	80	80	125	125
Električni život	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Električni život	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Mehanički život (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Broj kontakata	3p + ne					3p + NC + ne
Broj kontakata	3p + NC					3p + NC + ne

Strukturne karakteristike

Modularni dizajn: LC1-N Tip AC kontaktni sklop usvaja modularni dizajn sa kompletnom funkcijskom kombinacijom, što je pogodno za korisnike da odaberu i kombiniraju po njihovim potrebama.

Elektromagnetski sustav: uključujući elektromagnetsku zavojnicu i željeznu jezgru, koji je važan dio kontaktora, oslanjajući se na njega da bi se pokrenuo zatvaranje i isključenje kontakata.

Kontakt sistem: uključujući glavni kontakt i pomoćni kontakt. Glavni kontakt koristi se za povezivanje i razbijanje glavnog kruga i kontrolirati veću struju; Pomoćni kontakt je u kontrolnom krugu kako bi udovoljili zahtjevima različitih metoda kontrole.

ARC sustav za gašenje: opremljen avionskim gašenjem gašenja, općenito pol-zatvorenog uzgajanja križa za gašenje gline, a opremljen je snažnim magnetskim lučnim lučnim krugom kako bi se osiguralo da se kontakti razbijaju krug koji proizlazi na luk, smanjuju oštećenje luka kontakata.

Princip rada

Kada se upravljački krug napaja, elektromagnetski zavojnica generira magnetno polje, koje privlači željeznu jezgru kako bi pogon kontakte za zatvaranje, na taj način povezivanje glavnog kruga kompresora. Kada se upravljački krug isključuje, magnetno polje nestaje, glačalo jezgra se resetira pod djelovanjem opruge, kontakt je isključen, a glavni krug kompresora također je isključen.
