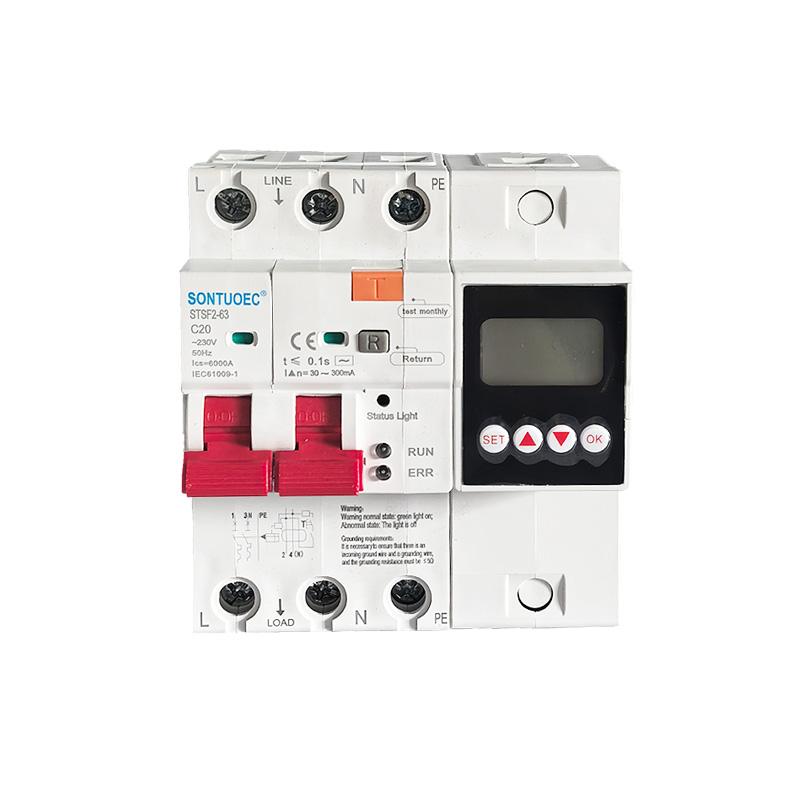

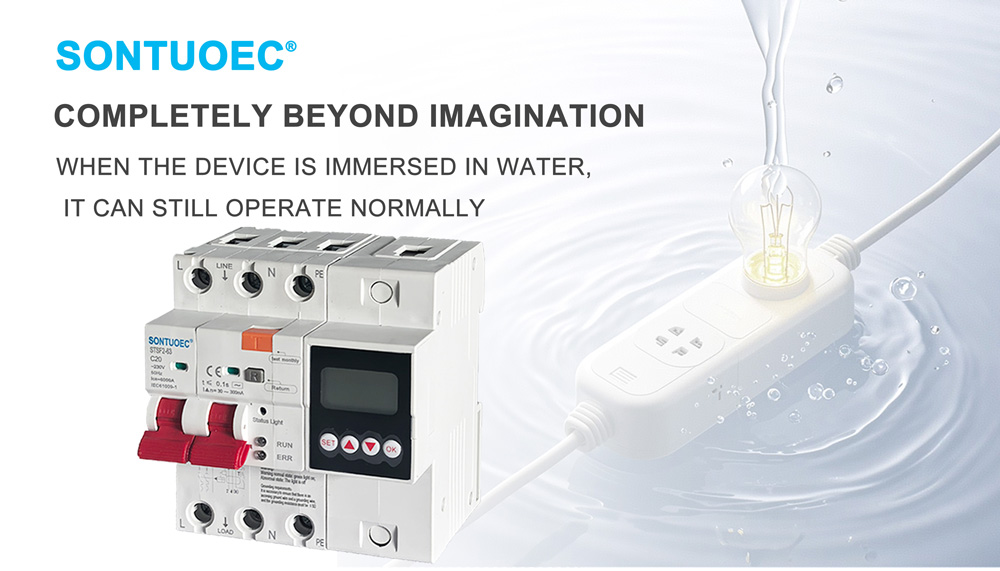

Inteligentna potapajuća zaštita od curenja strujnog udara 220V vazdušni prekidač

STSF2-63/100 100A 2p 4p Multifunkcionalni RCBO je pogodan za AC 50/60Hz, nominalno u strujnom kolu sa naponom od 230V-400V i nazivnom strujom od 100A, kada je osoba pogođena strujom ili curi električna mreža. Kada curenje, prenapon i podnapon dosegnu zadane vrijednosti, zaštitni prekidač može brzo proraditi u vrlo kratkom vremenskom periodu i brzo prekinuti napajanje. Kada nadzorna temperatura prekidača diferencijalne struje dostigne zadatu vrijednost, žica za uzemljenje za nadzor nije spojena. Kada je povezan, proizvod emituje zvuk alarma kako bi zaštitio sigurnost osoblja i električne opreme i može izbjeći Spriječite oštećenje opreme uzrokovano prenaponom u električnoj mreži. Ima preopterećenje, kratki spoj, curenje, prenapon Funkcije zaštite od podnapona i previsoke temperature također se mogu koristiti za povremeno paljenje i isključivanje električnih uređaja u normalnim okolnostima Rasvjetni krugovi, posebno pogodni za industrijske i komercijalne sisteme distribucije rasvjete. Proizvod ima malu zapreminu, kompaktnu strukturu i bolju isplativost od drugih sličnih proizvoda. Predivan je izgled, Visok prekidni kapacitet čini ga dobrim izborom za distribuciju električne energije u domaćinstvu. Ovaj proizvod je usklađen sa standardima GB/T 16917.1 i IEC 61009-1 i dobio je CE certifikat.

Model:STFS2-63

Pošaljite upit

opis proizvoda

SPECIFIKACIJE:

Električni karakteristike	Standard	Jedinica	IEC/EN 61009-1
	Mode		Elektronski tip
	Vrsta (valni oblik osjetila curenje u zemlji)		AC
	Termo-magnetna karakteristika oslobađanja		B,C,D
	Nazivna struja ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Podesivo
	Poljaci	P	1P+N, 3P+N
	Nazivni napon Ue	V	AC 230, 400 (podesivo)
	Nazivna osjetljivost I△n	A	30-300mA(30,100,300mA) Podesivo
	Nazivna preostala uklopna i prekidna sposobnost l△m	A	500
	Nazivni kapacitet kratkog spoja Icn	A	6000
	Pauza pod I△n	S	≤0.1
	Nazivna frekvencija	Hz	50/60
	Nazivni otporni napon impulsa (1,2/50)Uimp	V	4000
	Dielektrični ispitni napon na ind.Freq za 1min	kV	2
	Izolacijski napon Ui	V	250
	Stepen zagađenja		2
Drugor	Zaštita od previsokog/podnaponskog;	i	Temperaturna zaštita ; Vatrostalni i drugi
Mehaničke karakteristike	Električni vijek		4000
	Mehanički život		10000
	Indikator struje kvara		DA
	Stepen zaštite		IP20
	Temperatura okoline	ºC	-5~+40(Posebnu aplikaciju pogledajte
	(sa dnevnim prosjekom≤35ºC)	ºC	korekcija temperaturne kompenzacije)
	Temperatura skladištenja	ºC	-25~+70
Instalacija	Tip priključka terminala		Kabel/Pin sabirnica/U-tip sabirnica

	Veličina terminala gornja/donja za kabl	mm2	25
	Veličina terminala gornja/donja za kabl	AWG	18-5
	Veličina terminala gornja/donja za sabirnicu	mm2	25
	Veličina terminala gornja/donja za sabirnicu	AWG	18-3
	Montaža		Na DIN šinu EN 60715(35mm) pomoću uređaja za brzo spajanje
	Veza		Odozgo

TEMPERATURA OKOLJNOG ZRAKA:

1. Temperatura ambijentalnog vazduha ne sme biti niža od -5 1C, ne viša od +40 C, a prosečna dnevna vrednost ne sme biti veća od +35 C.

2. Nadmorska visina: Nadmorska visina mjesta postavljanja ne smije prelaziti 2000m.

3. Atmosferski uslovi

Vazduh je čist, a pri maksimalnoj temperaturi od +40 'C relativna vlažnost vazduha nije veća od 50%. Veća relativna vlažnost je dozvoljena na nižim temperaturama, npr. na +20 C,

Relativna vlažnost ne bi trebalo da prelazi 90%. Zbog povremene umjerene kondenzacije uzrokovane promjenama temperature, treba obratiti pažnju na poduzimanje odgovarajućih mjera.

4. Kategorija instalacije Kategorije instalacije su lI i III

Struja i broj polova

100A: Ovo označava da je RCBO ocenjen na 100 ampera. Nazivna struja je maksimalna vrijednost struje koju prekidač može kontinuirano nositi bez izazivanja pregrijavanja ili oštećenja.

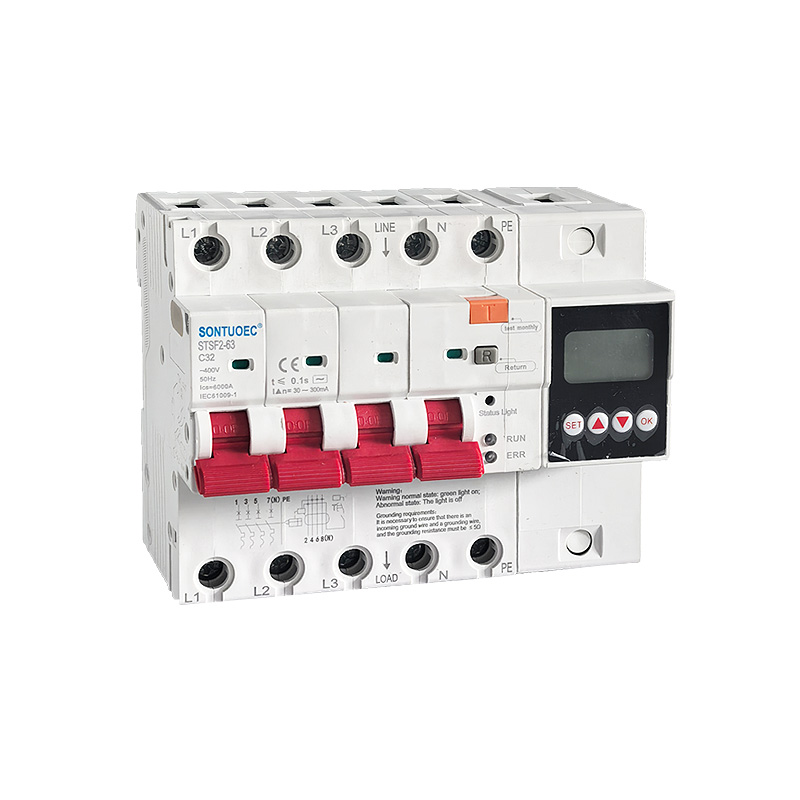

2p, 4p: "p" ovdje označava broj polova, tj. broj faza strujnog kola na koje se prekidač može spojiti. 2p znači da se prekidač može spojiti na dvije faze kola (obično Vatra i Nula), dok 4p znači da se može spojiti na četiri faze kola (obično trofazni Vatra i Nula).

Multifunkcionalni

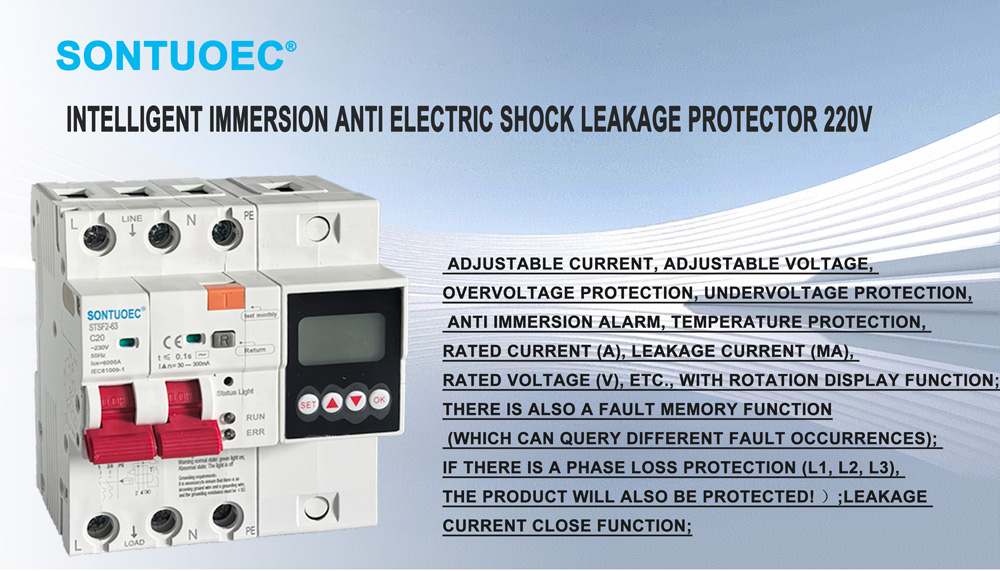

Multifunkcionalni označava da je ovaj 100A 2p 4p multifunkcionalni RCBO opremljen raznim zaštitnim funkcijama. Osim osnovne zaštite od preopterećenja i kratkog spoja, također može pružiti zaštitu od curenja, zaštitu od podnapona, zaštitu od prenapona itd. temperaturna zaštita, alarm za ulazak vode, podesiva struja i napon。Ove zaštite omogućavaju RCBO-u da pruži sveobuhvatniju zaštitu za strujne krugove i opremu.

Upozorenje!

Upozorenje normalno stanje: zeleno svjetlo uključeno;

Nenormalno stanje: Lampica je isključena

Zahtjevi za uzemljenje:

Potrebno je osigurati da postoji ulazna žica za uzemljenje i žica za uzemljenje, a otpor uzemljenja mora biti s 5Q!

Scenario aplikacije

Budući da RCBO ima različite zaštitne funkcije, često se koristi u krugovima koji zahtijevaju osobnu sigurnost, kao što su električni krugovi za rasvjetu, slaba snaga i električni uređaji u kućama i javnim mjestima. Ova mjesta često karakteriziraju voda i vlaga, što lako može uzrokovati nesreće zbog curenja. Osim toga, RCBO se također može koristiti u industrijskim električnim sistemima gdje je ljudska sigurnost preduvjet, kao što su krugovi za kontrolu perifernog svjetla, radarski sistemi i instrumenti za geološka istraživanja.
