Kućni AC kontaktor

Kontaktori AC računara STH8-100 serije prvenstveno su dizajnirani za AC 50Hz (ili 60Hz), s nazivnim radnim naponom do 400V. Imaju nazivnu operativnu struju do 100A u odnosu na kategoriju upotrebe AC-7A i do 40a u kategoriji AC-7B upotrebe. Ovi kontakti koriste se za kontrolu niskih ili blago induktivnih opterećenja u stambenim i sličnim aplikacijama, kao i za kontrolu opterećenja motora domaćinstava. Proizvod se uglavnom primjenjuje u kućama, hotelima, apartmanima, poslovnim zgradama, javnim zgradama, trgovačkim centrima, sportom itd. Za postizanje automatiziranih kontrolnih funkcija. Usklađenost standarda: IEC61095, GB / T17885.

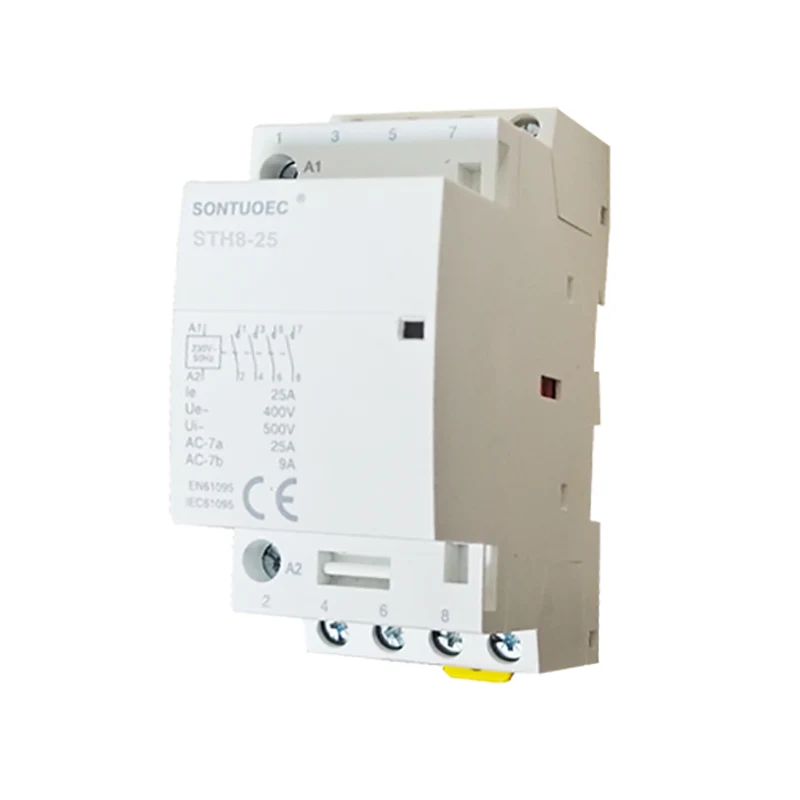

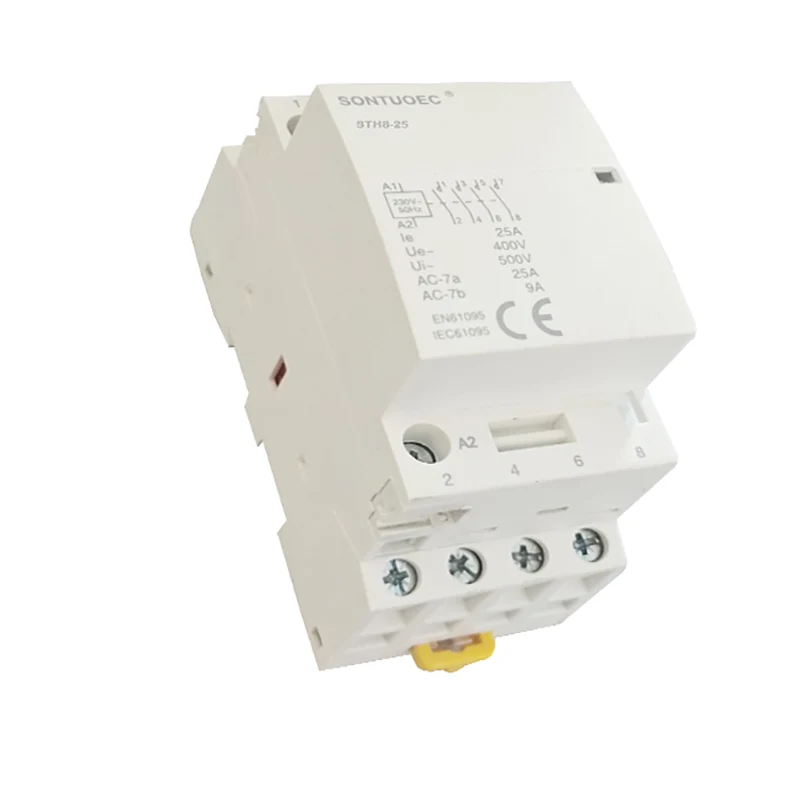

Model:STH8-25

Pošaljite upit

opis proizvoda

Vrsta	kontaktor
Ocjena a	16	20	25	32	40	63	100
AIDS	Da
Bctsindication pomoćni	Da
Bactc kontrolirajte pomoćni žuti isječke	Da

Vrsta					Širina u 9mm Moduli

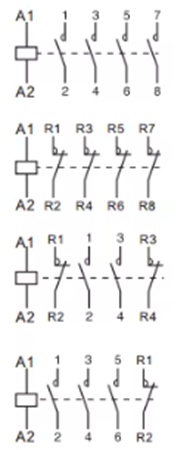

1p	Ocjena (ln) AC-7A	Ocjena (ln) AC-7A	Kontrola napon (VAC) (50Hz)	Kontakt
	16a	6a	24	1no	2
	20a	7a	110	1nc
	25a	9a	230
2p
	16a	6a	24	2no	2
	20a	7a	110	1no + 1nc
	25a	9a	230	2nc
	32a	12a	24	2no	4
	40a	18a	110	1no + 1nc
	63a	25a	230	2nc
	100a	_	24		6
			110	2no
			230
3p
	16a	6a	24	3no	4
	20a	7a	110	3nc
	25a	9a	230
	32a	12a	24	3no	6
	40a	18a	110	3nc
	63a	25a	230
4p
	16a	6a	24	4no	4
	20a	7a	110	4nc
	25a	9a	230	2no + 2nc 3no + 1nc
	32a	12a	24	4no	6
	40a	18a	110	4nc
	63a	25a	230	2no + 2nc 3no + 1nc
	100a	_	24	4no	12
			110
			230

Glavna struktura

Kontaktor domaćinstava AC obično se sastoji od sljedećih dijelova:

Kontakt sistem: uključujući glavne kontakte i pomoćne kontakte. Glavni kontakt koristi se za uključivanje i razbijanje glavnog kruga, koji obično ima veću nazivnu struju; Pomoćni kontakt koristi se za uključivanje i prekid upravljačkog kruga, koji ima manju nazivnu struju.

Elektromagnetski sustav: Sastoji se od željezne jezgre, armature i zavojnice. Kada se zavojnica napaja, jezgro generira magnetno polje koje privlači armaturu i zatvara kontakte; Kada se zavojnica isključi, magnetno polje nestaje, armatura se oslobađa, a kontakti su slomljeni.

ARC uređaj za gašenje: Koristi se za gašenje luka kada su kontakti isključeni, sprečavajući luk da izaziva oštećenje kontakata.

Shell i oprema: Školjka se koristi za zaštitu unutarnjih komponenti iz utjecaja vanjskog okruženja; Dodatna oprema uključuje nosače za ugradnju, terminale itd., koji se koriste za realizaciju instalacije i ožičenja sklopnika.

Princip rada

Princip rada za domaćinstvo AC kontaktora zasnovan je na principu elektromagnetske indukcije. Kad se zavojnica napaja, željeznog jezgra generira magnetno polje koje privlači armaturu i zatvara kontakte; Kada se zavojnica isključuje, magnetno polje nestaje, armatura se oslobađa i kontakti su isključeni. Kontrolom energije i isključivanja zavojnice mogu se ostvariti daljinski upravljač i zaštita krugova domaćinstava.

Tehnički parametri

Glavni tehnički parametri domaćinstva AC kontaktora uključuju nazivni napon, nazivnu struju, nazivnu frekvenciju, povezivanje i prijenos kapaciteta i tako dalje. Odabir ovih parametara treba odrediti u skladu sa stvarnom situacijom u krugu domaćinstva kako bi se osigurala normalan rad i sigurnu upotrebu kontaktora.

Nazivni napon: odnosi se na nivo napona kada kontaktor radi normalno.

Nazivna struja: odnosi se na maksimalnu struju koju kontaktor može izdržati duže vrijeme ispod nazivnog napona.

Nazivna frekvencija: frekvencija napajanja kada kontaktor radi normalno.

Kapacitet povezivanja i kršenja: maksimalna struja koju kontaktor se može pouzdano povezati i prekinuti pod navedenim uvjetima.
