Kontaktor elektronike

Sontuoec visokokvalitetni sklopnik elektronike uglavnom se primjenjuje u krugovima nazivni napon do 660V, AC 50Hz ili 60Hz, ocijenjene strujom do 95a, za izradu i lomljenje, često pokretanje i upravljanje izmjeničnim putem. U kombinaciji s pomoćnim kontaktnim blokom, tajmerom kašnjenjem i uređajem za zaključavanje mašina itd. Postaje sklopnik kašnjenja, mehanički kontaktor za zaključavanje, starter Star-Delta Starter. Pretvara se u elektromagnetski starter kada radi zajedno sa odgovarajućim termalnim relejem, koji može zaštititi krug preopterećenja. Kontaktor se proizvodi prema IEC60947-4-1.

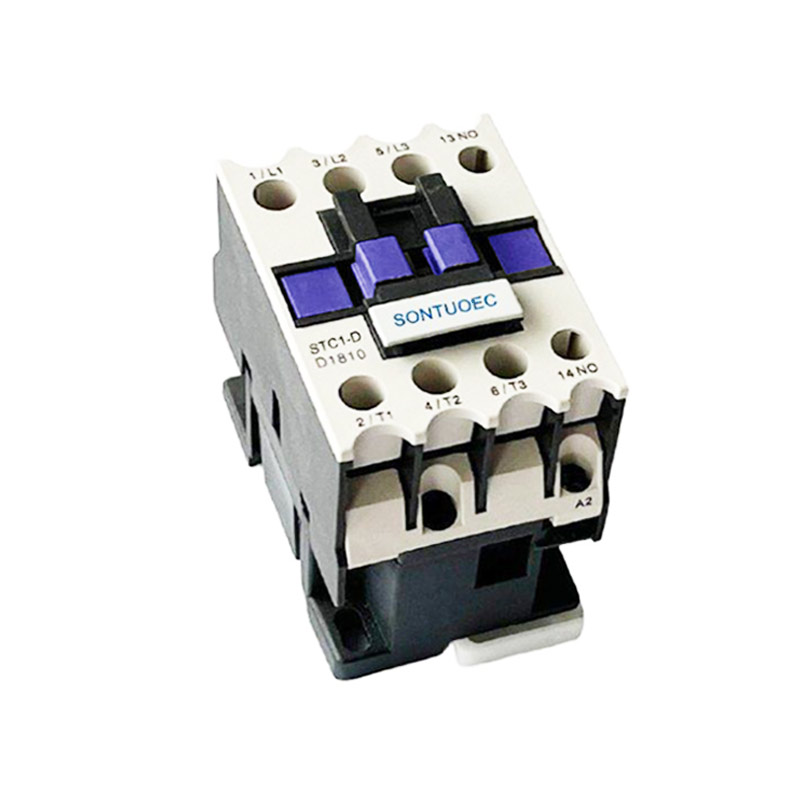

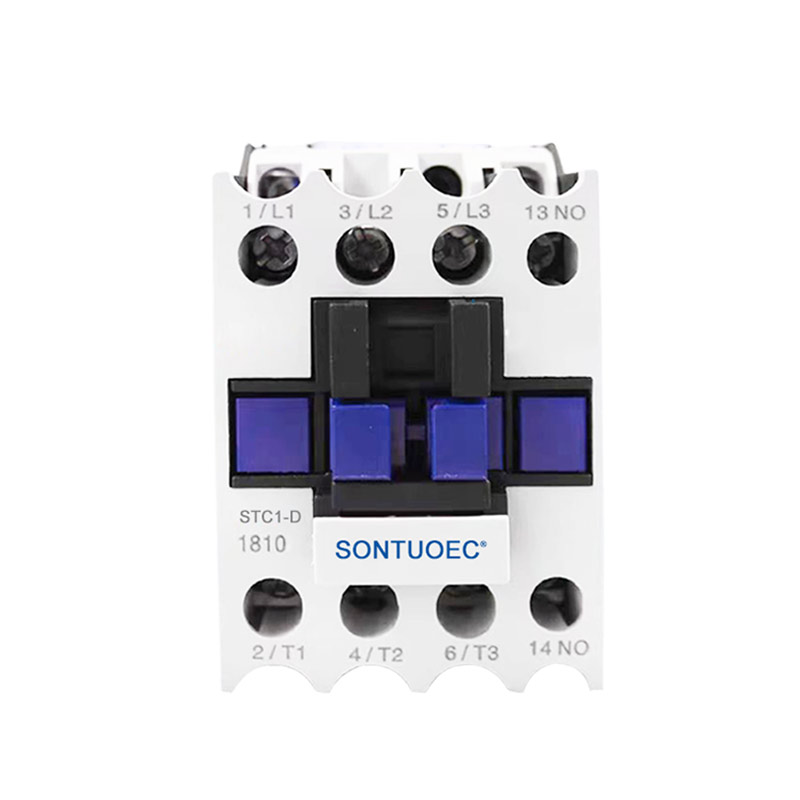

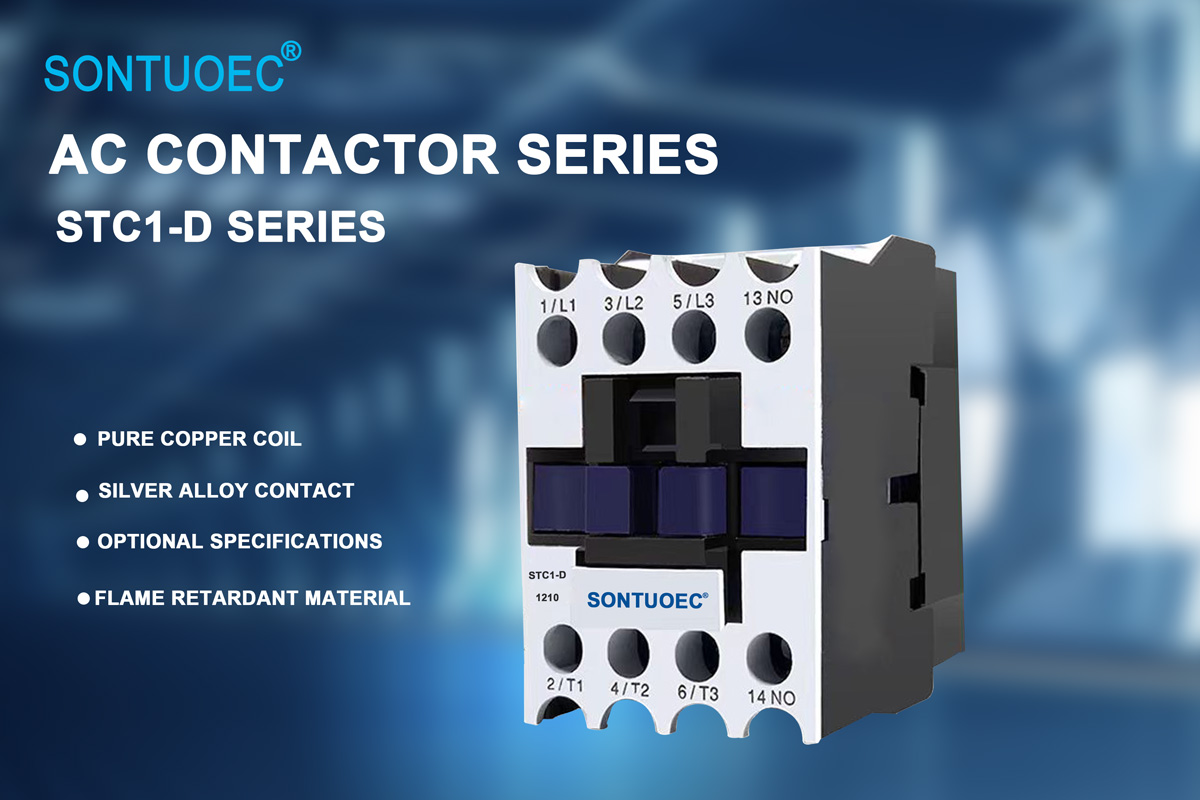

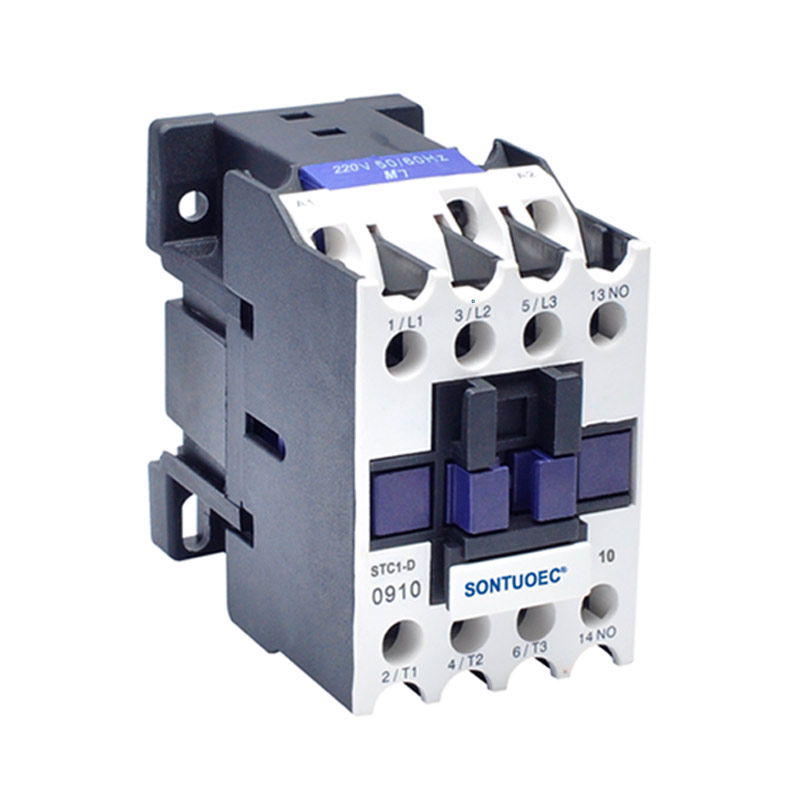

Model:STC1-D

Pošaljite upit

opis proizvoda

Vrsta		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Nazivna radna struja (a)	AC3	9	12	18	25	32	40	50	65	80	95
Nazivna radna struja (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardne snage snage 3-fazni motori 50 / 60Hz u kategoriji AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nazivna struja topline (a)		20	20	32	40	50	60	80	80	125	125
Električni život	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Električni život	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Mehanički život (X104)		1000	1000	1000	1000	800	800	800	800	600	600

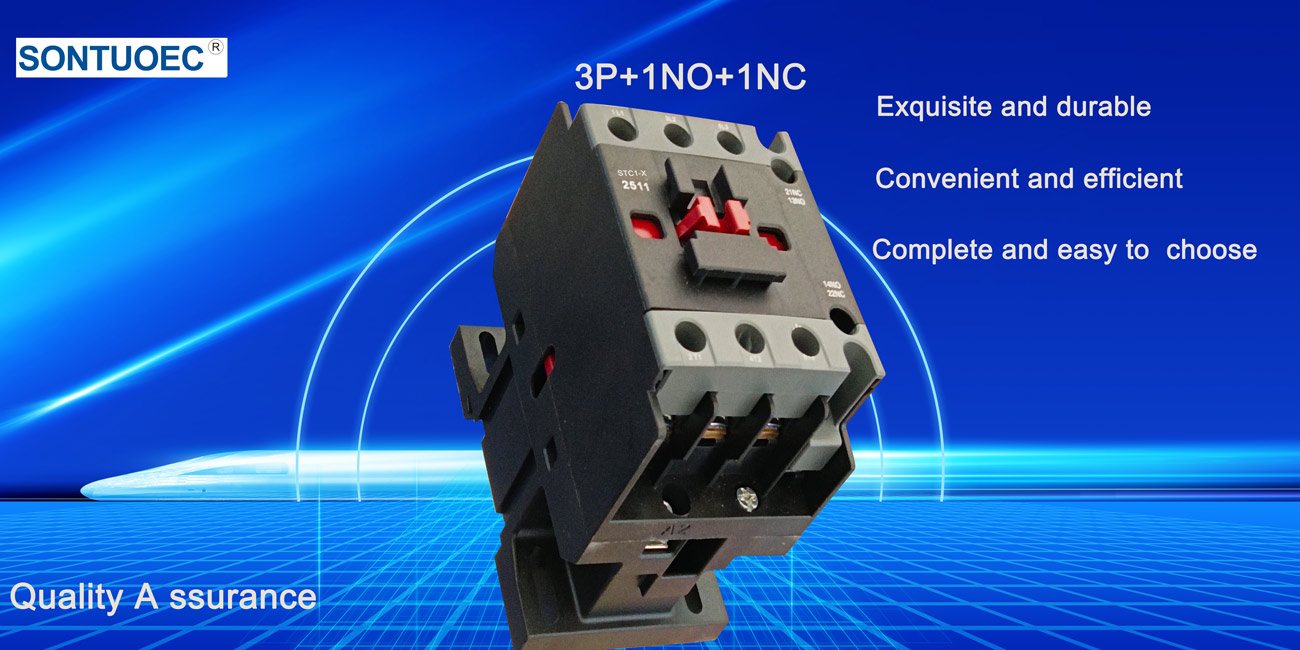

Broj kontakata	3p + ne					3p + NC + ne

Karakteristike proizvoda

Visoke performanse: Elektronički sklopnici dizajnirani su kao najmanji, najlakši i najniži troškovi zapečaćeni kontaktori u industriji, a trenutne ocjene do 500a (na 85 ° C) i prekidač 2000A (na 320VDC).

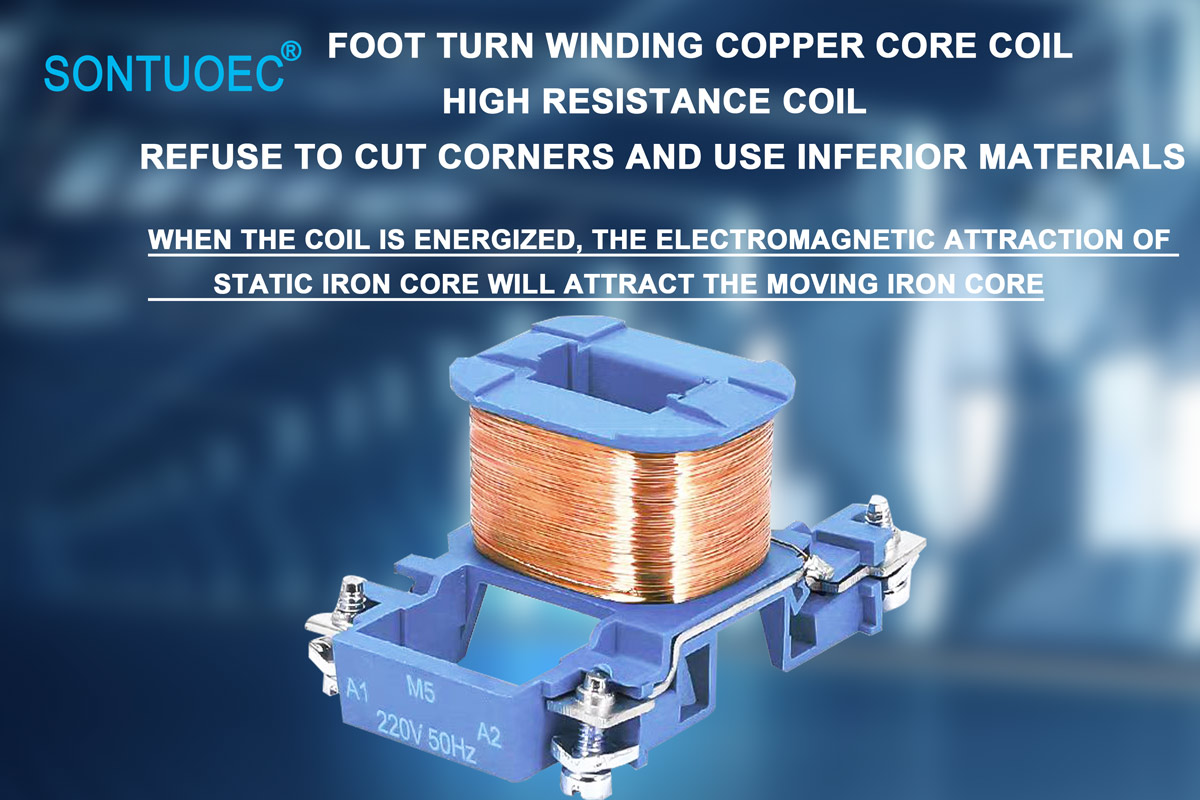

Energetski učinkovit: Ugrađena štednja energije zavojnice radi na samo 1,7 W zadršku napajanju (na 12VDC) i može se ograničiti reverznom elektromotornom silom (EMF) na 0V.

Sigurnost: Proizvod je hermetički zapečaćen za unutrašnju sigurnost i može raditi u eksplozivnoj ili oštrom okruženju bez oksidacije ili kontaminacije zavojnice ili kontakata, uključujući duge periode nerađenja.

Svestranost: Opcionalni pomoćni kontakti pružaju se za jednostavno nadgledanje položaja moćnih kontakata. Takođe sadrži fleksibilnu priključke za zavojnicu / napajanje.

Scenariji aplikacija

Kontaktori elektronike koriste se u širokom rasponu aplikacija, uključujući, ali ne ograničavajući se na:

Sistemi baterije: Posebno pogodan za primjenu Europske zajednice (EZ) u kojima je potrebna CE oznaka.

Zaštita i prebacivanje kruga: kao što su prebacivanje i izrada sigurnosne kopije releja (tip III), kao i DC kontrola napajanja, zaštita kruga i sigurnost u dizajnu AIAG QS9000.

Ostale industrijske primjene: također za automobilski, zrakoplovstvo, komunikacijske mreže, potrošačke elektronike, medicinsku i moć.
