Elektronski tip RCCB

Kada zaostala struja u krugu premaši unaprijed postavljenu vrijednost, elektronski tip RCCB će brzo djelovati kako bi prekinuo strujno kolo, čime će se spriječiti nesreće električnog udara i električni požari. Elektronski RCCB koriste elektronske komponente i mikroprocesore i druge tehnologije kako bi pružili veću osjetljivost i tačnost.

Model:ST1PF64

Pošaljite upit

opis proizvoda

Sandard			IEC/EN61008.1
Električni	Vrsta (valni oblik osjetila curenje u zemlji)		Elektromagnetni tip, elektronski tip
karakteristike	Nazivna struja In	A	I, i
	Poljaci	P	2,4
	Nazivni napon Us	V	AC 240/415V ; AC 230/400V
	Nazivna struja		16,25,32,40,63A
	Nazivna osjetljivost I△n	A	0.01,0.03,0.1,0.3,0.5
	Izolacijski napon Ui	V	500
	Nazivna rezidualna izrada i	A	630
	prekidna sposobnost I△m	A	630
	Struja kratkog spoja I△c	A	6000
	SCPD osigurač	A	6000


	Nazivna frekvencija	Hz	50/60
	Stepen zagađenja		2
Mehanički	Električni vijek	t	4000
karakteristike	Mehanički život	t	10000
	Stepen zaštite		IP20
	Temperatura okoline	ºC	-25~+40
	(sa dnevnim prosjekom ≤35ºC)	ºC	-25~+40
	Temperatura skladištenja	ºC	-25~+70
Instalacija	Tip priključka terminala		Kablovska/U-tip sabirnica/pin-sabirnica
	Veličina terminala gornja/donja za kabel	mm2	25
	Veličina terminala gornja/donja za kabel	AWG	3.18
	Veličina terminala gornja/donja za sabirnicu	mm2	25
	Veličina terminala gornja/donja za sabirnicu	AWG	3.18
	Moment zatezanja	N*m	2.5
	Moment zatezanja	In-lbs	22
	Montaža		Na DIN šinu EN 60715(35mm) pomoću uređaja za brzo spajanje
	Veza		Odozgo i odozdo

Princip rada

Princip rada elektronskog tipa RCCB zasnovan je na principima elektromagnetne indukcije i balansiranja struje. Kada su fazne i nulte linijske struje u kolu neuravnotežene, tj. postoji rezidualna struja, strujni transformator unutar RCCB-a će otkriti ovu neravnotežu i generirati odgovarajući signal. Ovaj signal, nakon što ga obradi elektronsko kolo, će pokrenuti djelovanje mehanizma za otpuštanje, tako da će prekidač brzo prekinuti strujni krug.

Glavne karakteristike

Visoka osjetljivost: Elektronski RCCB-i mogu detektirati vrlo male zaostale struje, obično manje od 30mA ili čak niže.

Brza akcija: Jednom kada se detektuje da rezidualna struja premašuje unaprijed postavljenu vrijednost, RCCB će odmah djelovati kako bi prekinuo strujno kolo i spriječio nesreće.

Siguran i pouzdan: RCCB usvaja napredne elektronske komponente i mikroprocesorsku tehnologiju kako bi pružio veću pouzdanost i stabilnost.

Jednostavan za instalaciju i održavanje: elektronski RCCB obično imaju kompaktnu strukturu i jednostavno ožičenje, što ih čini lakim za instalaciju i održavanje.

Scenariji aplikacija

Elektronski RCCB-i se široko koriste u raznim situacijama u kojima je potrebna električna zaštita, uključujući, ali ne ograničavajući se na:

Stambene i poslovne zgrade: koriste se za zaštitu električne opreme i lične sigurnosti, sprečavanje nesreća od strujnog udara i električnih požara.

Industrijske proizvodne linije: koriste se za zaštitu električne opreme kao što su motori i transformatori od normalnog rada, sprječavanje oštećenja opreme i zastoja zbog curenja i preopterećenja.

Javni objekti: kao što su bolnice, škole, biblioteke i druga mjesta, koji se koriste za siguran rad električne opreme i bezbedno korišćenje električne energije od strane osoblja.

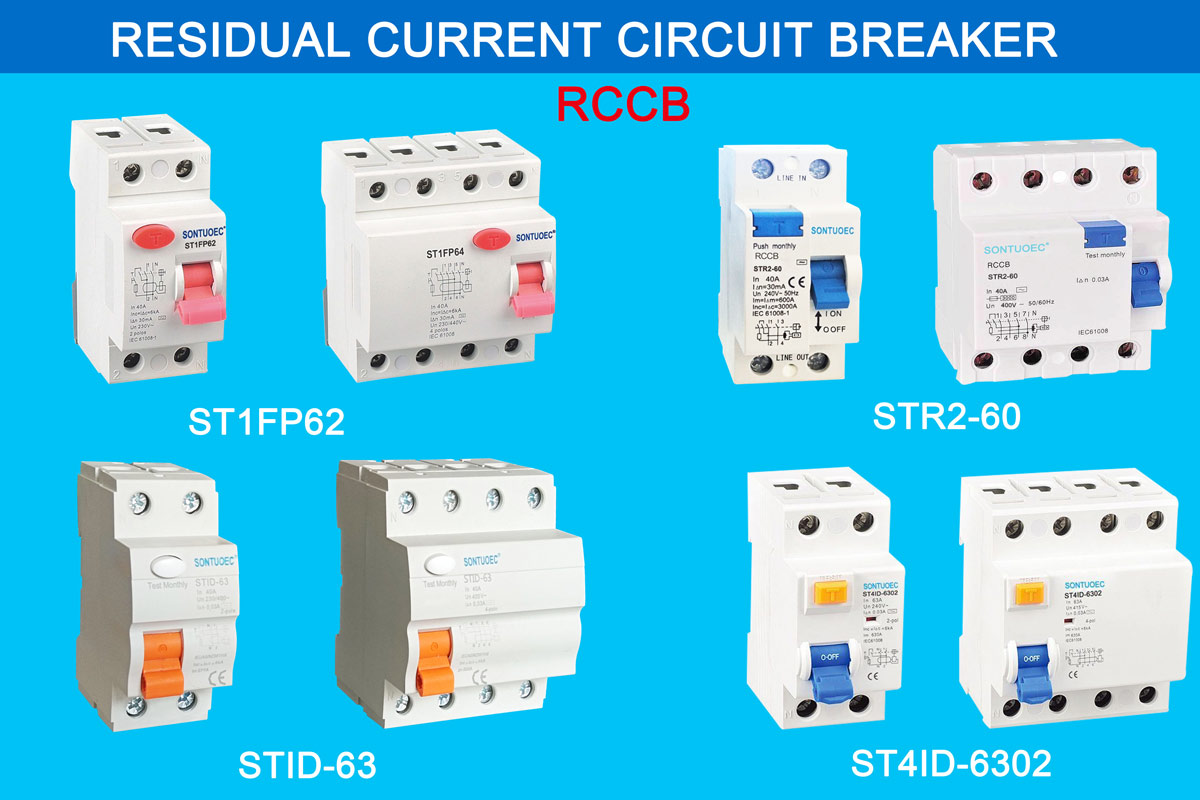

Electronic Type RCCB
