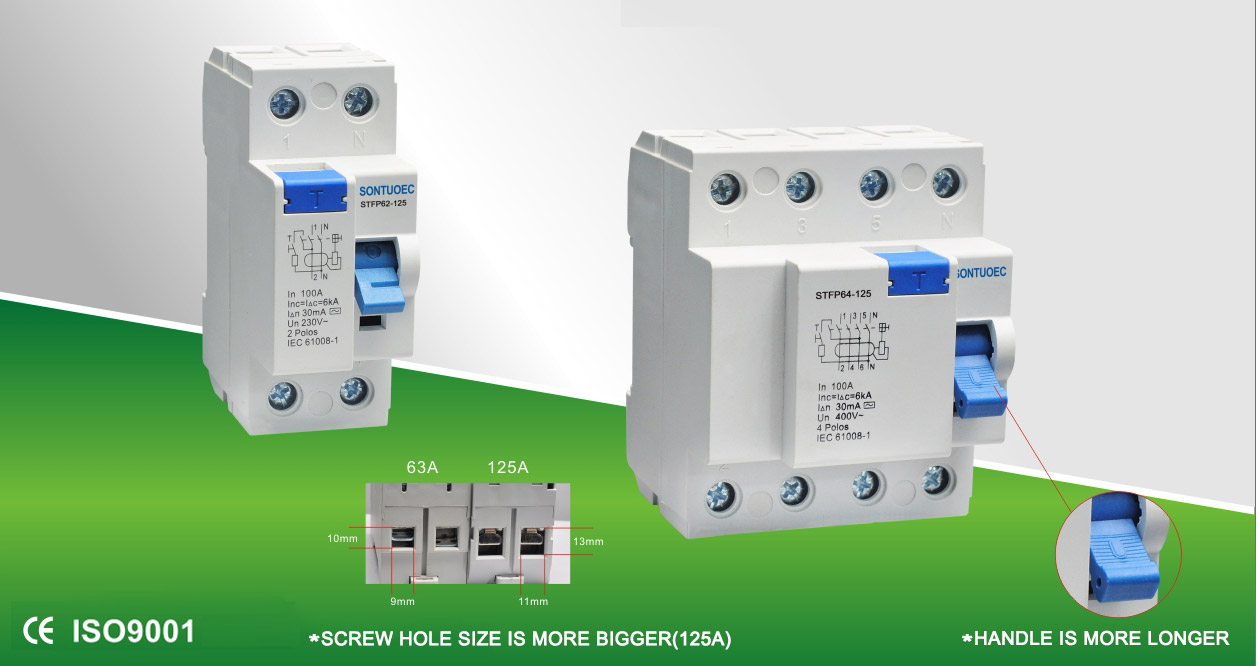

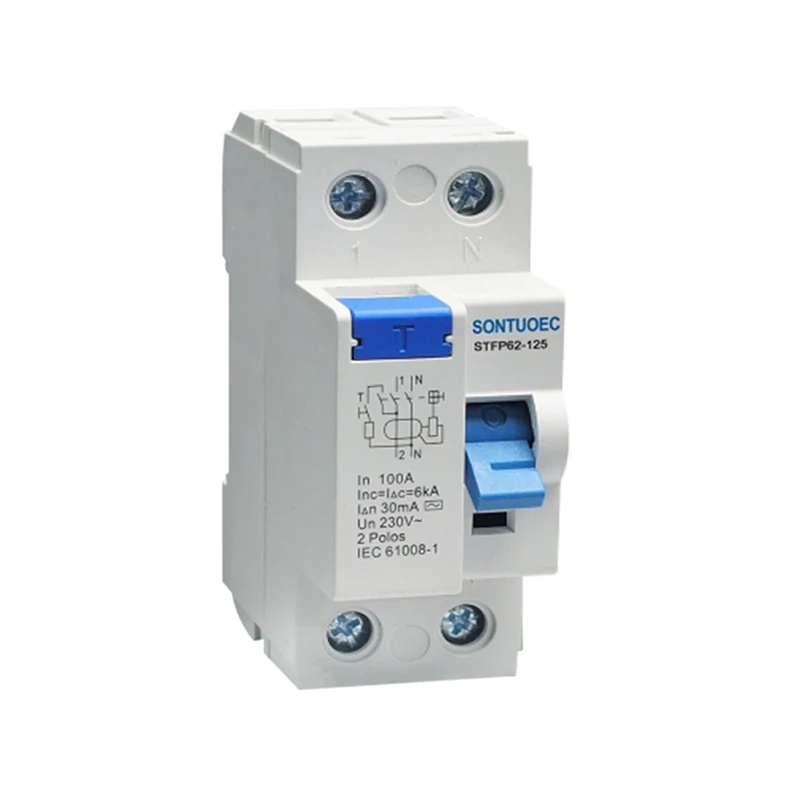

Elektronski magnetni Type RCCB 125A / 30mA

Elektronski magnetni Type RCCB 125A / 30MA može otkriti zaostale struje u krugovima zbog curenja, kratkih spojeva ili mljevenih grešaka i automatski isključuju krugove kada struja prelazi unaprijed postavljeni prag, čime se štiti sigurnost osoblja i opreme. Njegov princip rada zasnovan je na principu elektromagnetske indukcije, kada će se generirati preostala struja preko transformatora, što će se generirati odgovarajući magnetski tok, koji zauzvrat pokreće elektronički krug za obavljanje obrade signala i u konačnici kontrolira radnju mehanizma za oslobađanje.

Model:STFP360-125

Pošaljite upit

opis proizvoda

Model:	STFP360-125
Standard:	IEC 61008-1
Karakteristike zaostale trenutne:	I, i
Ne br.:	2p, 4p
Nazivna struja:	16A, 25A, 32A, 40A, 63,80,100,125A
Nazivni napon:	230 / 400V AC
Nazivna frekvencija:	50 / 60Hz
Nazivna preostala operativna struja IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
Nazivna preostala ne operativna struja I ΔNO:	≤0.5iΔn
Nazivni uvjetni trenutni kratki spoj Inc:	6000a
Nazivni uvjetni preostali kratki spoj Trenutni IΔC:	6000a
Trajanje ukidanja:	Trenutno pokretanje≤0.1Sec
Preostalo isključivanje trenutnog raspona:	0,5iΔn ~ IΔn
Elektro-mehanička izdržljivost:	4000 ciklusa
Pričvrsnični moment:	2.0nm
Priključni terminal:	Priključak za vijak terminala sa stezaljkama
Instalacija:	Montaža šine 35 mm

Glavne karakteristike

Visoka osetljivost i brz odgovor: Elektromagnetski RCCBS može otkriti male zaostale struje, obično manje od 30mA (tačna vrijednost prema specifikacijama proizvoda) i brzo odsjeći krug unutar nekoliko milisekuna, učinkovito sprečavajući nezgode za struju.

Elektromagnetska zaštita: U usporedbi s čisto elektronskim RCCB-ovima, elektromagnetski RCCBS kombinira princip elektromagnetske indukcije, što ima veću pouzdanost i stabilnost i može normalno raditi u različitim otežanim okruženjima.

Višenamjenska sposobnost: Neki elektromagnetski RCCB ima i preopterećenje, kratki krug i druge funkcije zaštite, koje mogu sveobuhvatno zaštititi sigurnost krugova i opreme.

Jednostavan za instaliranje i održavanje: Elektromagnetski RCCBS obično usvaja modularni dizajn, kompaktna struktura, jednostavna za instalaciju i jednostavan za obavljanje rutinskih održavanja i inspekcije.

Princip rada

Princip rada elektromagnetskog RCCB-a zasnovan je na Kirchhoffovom zakonu, koji kaže da je ulazna struja uvijek jednaka izlaznoj struji (u idealnom slučaju). Kada u krugu postoji curenje ili uzemljenje, dio struje prolazi direktno na zemlju zaobilazeći opterećenje, stvarajući preostalu struju. U ovom trenutku, transformator otkriva ovu neuravnoteženu struju i stvara odgovarajući magnetski tok. Nakon što se magnetski tok obrađuje elektronskim krugom, pokrenuće djelovanje mehanizma za uklanjanje, tako da će prekidač brzo smanjiti krug.

Scenariji aplikacija

Elektromagnetski RCCBs široko se koriste u različitim situacijama u kojima je potrebna električna zaštita, uključujući, ali ne ograničavajući se na:

Stambene i poslovne zgrade: koristi se za zaštitu električne opreme i lične sigurnosti, sprečavanjem strujnih udara i električnih požara.

Industrijske proizvodne linije: Koristi se za zaštitu električne opreme kao što su motori, transformatori i druga električna oprema iz normalnog rada, sprečavajući oštećenje opreme i zastoj zbog curenja i preopterećenja.

Javni objekti: kao što su bolnice, škole, biblioteke i druga mjesta, koja se koriste za osiguranje sigurnog rada električne opreme i sigurne upotrebe električne energije osobljem.
