Električni prekidač

Električni prekidač je prebacivački uređaj koji može nositi i razbijati struju u normalnim ili nenormalnim uvjetima kruga. Njegova glavna funkcija je zaštita kruga od oštećenja uzrokovanih preopterećenim, kratkim spojevima i drugim nenormalnim uvjetima kako bi se osigurao siguran i stabilan rad elektroenergetskog sustava. Prilikom preopterećenja, kratkog spoja i drugih grešaka pojavljuju se u krugu, električni prekidač može brzo smanjiti struju, spriječiti da se greška širi i zaštiti opremu i osobnu sigurnost.

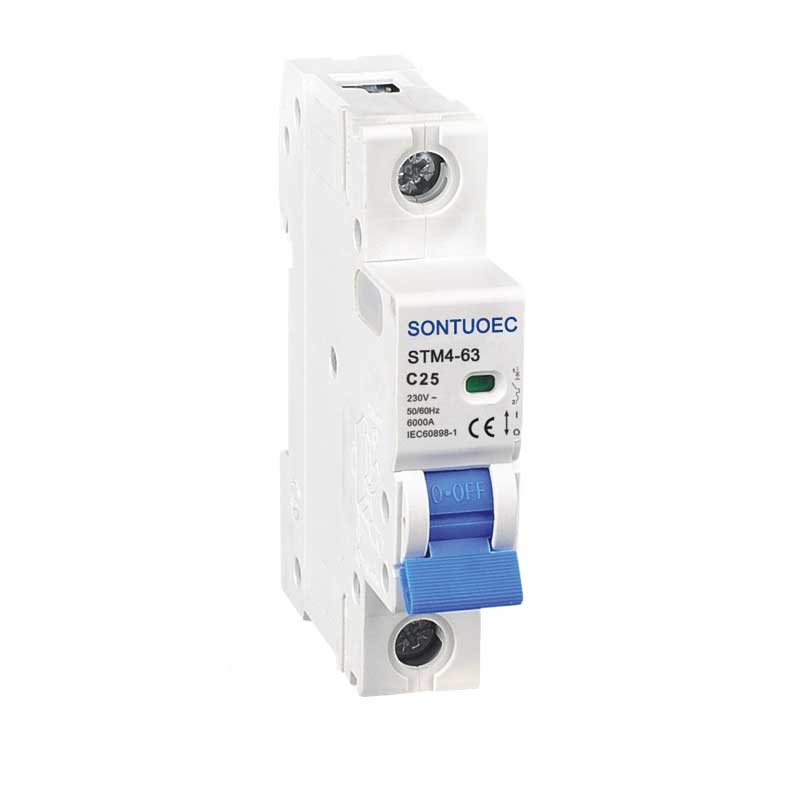

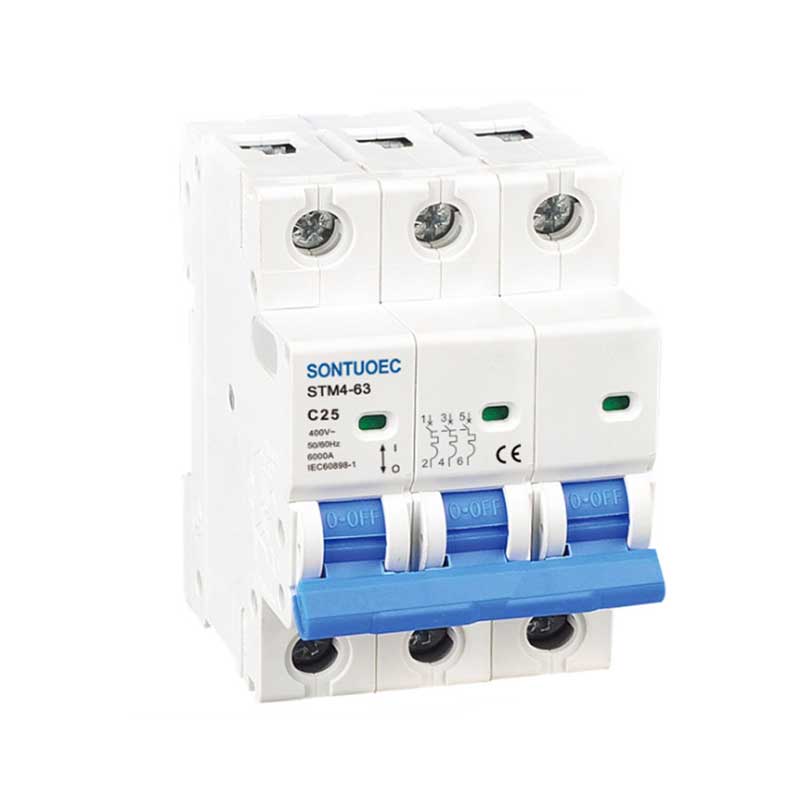

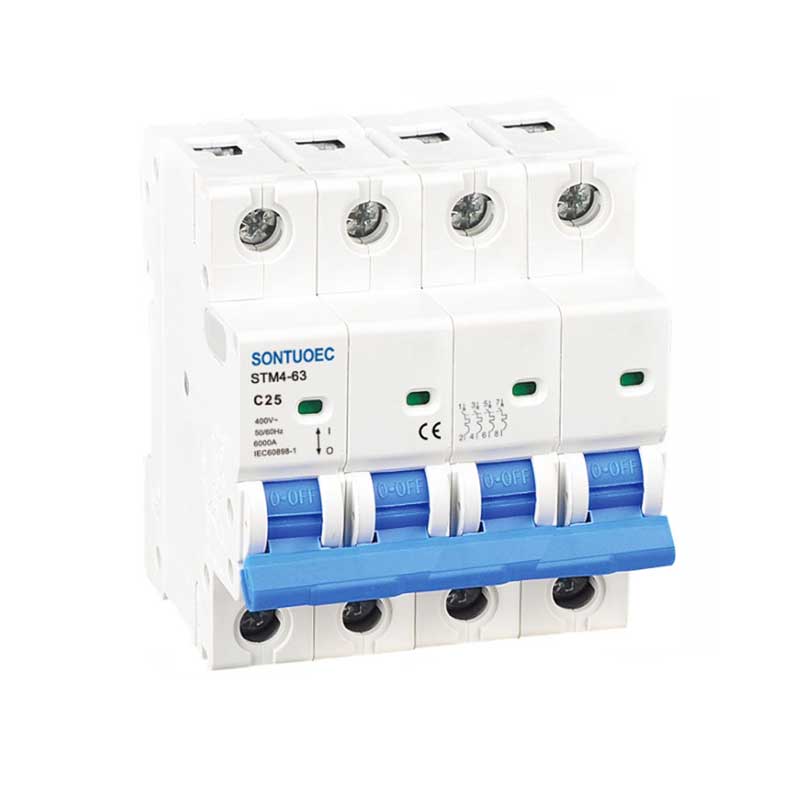

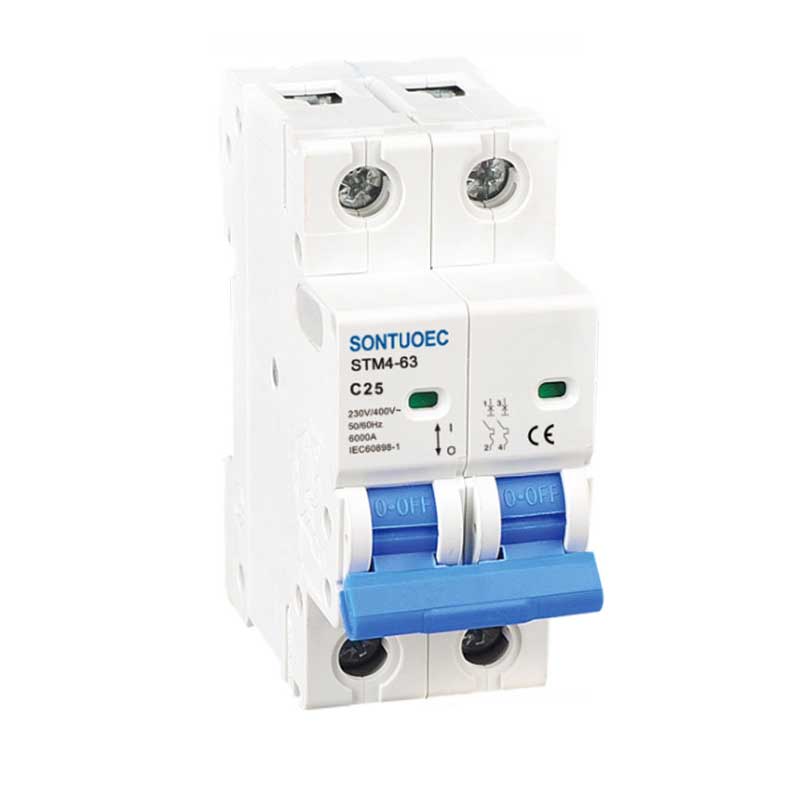

Model:STM4-63

Pošaljite upit

opis proizvoda

Model	STM4-63
Standard	IEC60898-1
Pol	1p, 2p, 3p, 4p
Kapacitet prekida kratkog spoja	3ka, 4.5ka, 6ka
Ocijenjen Trenutna (u)	1,2,4 1010,16,20,25,32,40,50,63A
Ocijenjen Napon (UN)	AC230 (240) / 400 (415) V
Ocijenjen Učestalost	50 / 60Hz
Krivulja	B, C, D
Magnetski izdanja	B Krivulja: između 3IN i 5 u
	C krivulja: između 5in i 10in
	D Curve: između 10in i 14in
Elektro-mehanički izdržljivost	preko 6000 ciklusa

Princip rada

Princip rada električnih prekidača zasnovan je na principima elektromagnetske indukcije i mehaničkog prijenosa. Kada struja u krugu prelazi nazivnu vrijednost, termički element unutar prekidača zagrijat će se i proizvesti deformaciju bimetana ili će elektromagnet proizvoditi dovoljno usisavanja da bi se iznevjerio mehanizam za isključivanje, na taj način isključivanje krugova. Pored toga, prekidač takođe ima lučni uređaj za gašenje, koji može efikasno ugasiti luk generiran prilikom razbijanja struje i spriječiti luk od štete opreme i osoblja.

Glavne komponente

Električni prekidač općenito sastoji se od kontaktnog sustava, sustava za gašenje luka, operativnog mehanizma, napadača, ljuske i tako dalje. Kontakt sistem koristi se za povezivanje i isključivanje prekidača; Sistem za gašenje luka koristi se za gašenje luka generirane prilikom razbijanja struje; Radni mehanizam koristi se za realizaciju ručnog ili automatskog rada prekidača; Tvrtka je dio koji pokreće radnju prekidača prema situaciji u kvar u krugu; Školjka se koristi za zaštitu unutarnje strukture kruga i sprečavanje vanjskog smetnja.
