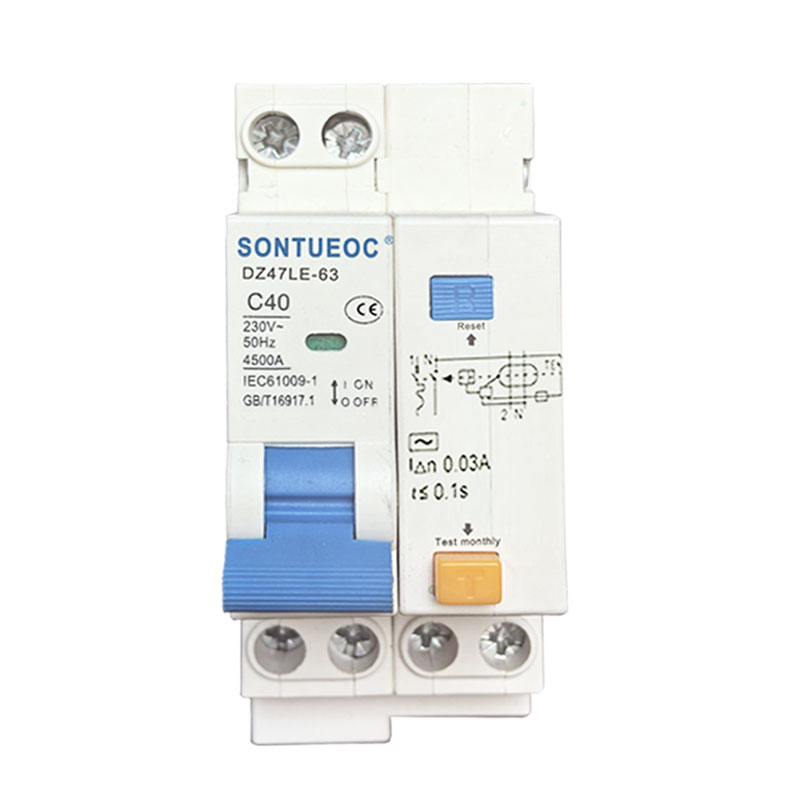

Dz47le-63 RCBO sklopka struje curenja serije

SONTUOEC je jedan od kineskih dobavljača/proizvođača specijaliziranih za proizvodnju različitih malih električnih uređaja. DZ47LE primjenjiv na liniji AC 50/60Hz napona 230V za jednopolne dvije žice, 2 polne ili 30 polne ili 30 polne za 40 V. 4 polni i nazivna struja do 63A. Može zaštititi liniju i motor od preopterećenja i kratkog spoja Može također se koristiti za rijetku pretvorbu linije i rijetko startovanje motora. U skladu je sa standardima 9. IEC610

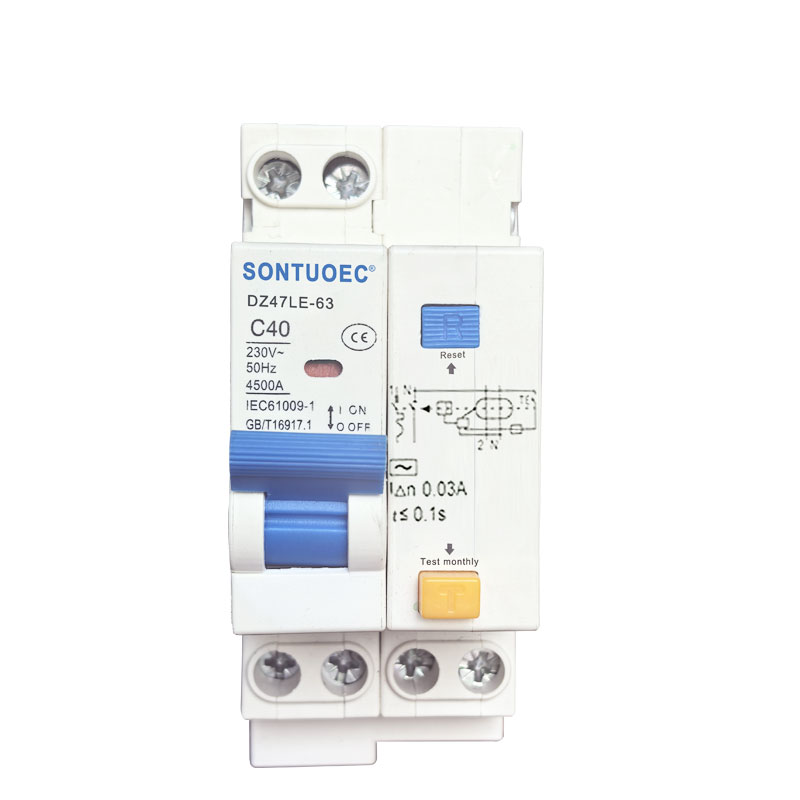

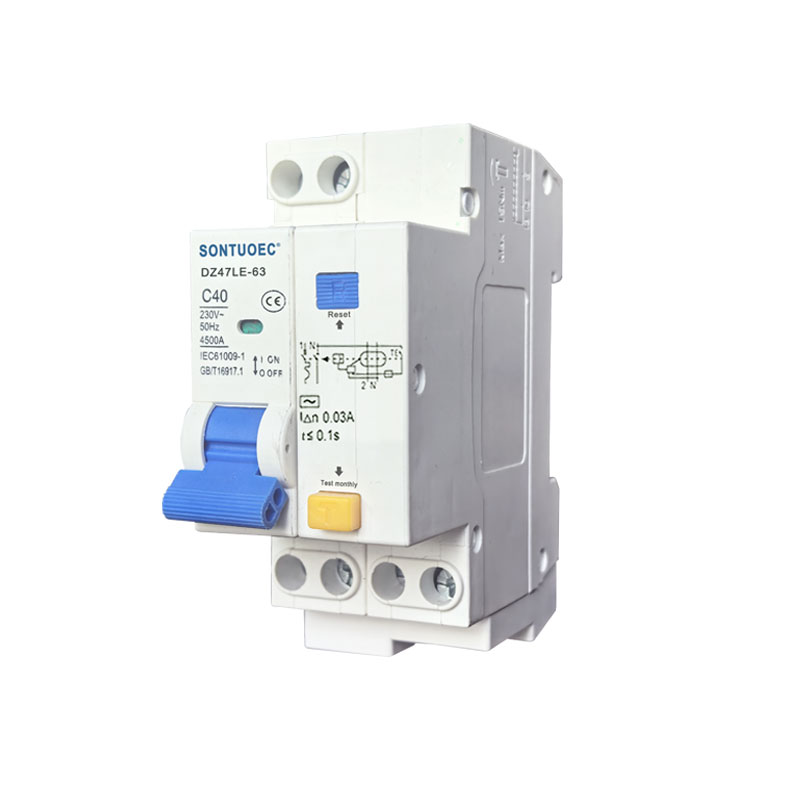

Model:DZ47LE-63

Pošaljite upit

opis proizvoda

Tehnički parametri:

Nazivni napon (V)	Nazivna struja kućišta Inm(A)	Poljaci	Neutra	Nazivna struja u (A)	Nazivni prekidni kapacitet kratkog spoja Icu(KA)		Nazivna struja curenja struje prekida	Nazivna struja bez prekida (mA)
Nazivni napon (V)	Nazivna struja kućišta Inm(A)	Poljaci	Linel	Nazivna struja u (A)	Prekidni kapacitet Icu(KA)	COS	(mA))	Nazivna struja bez prekida (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100,300	50,150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

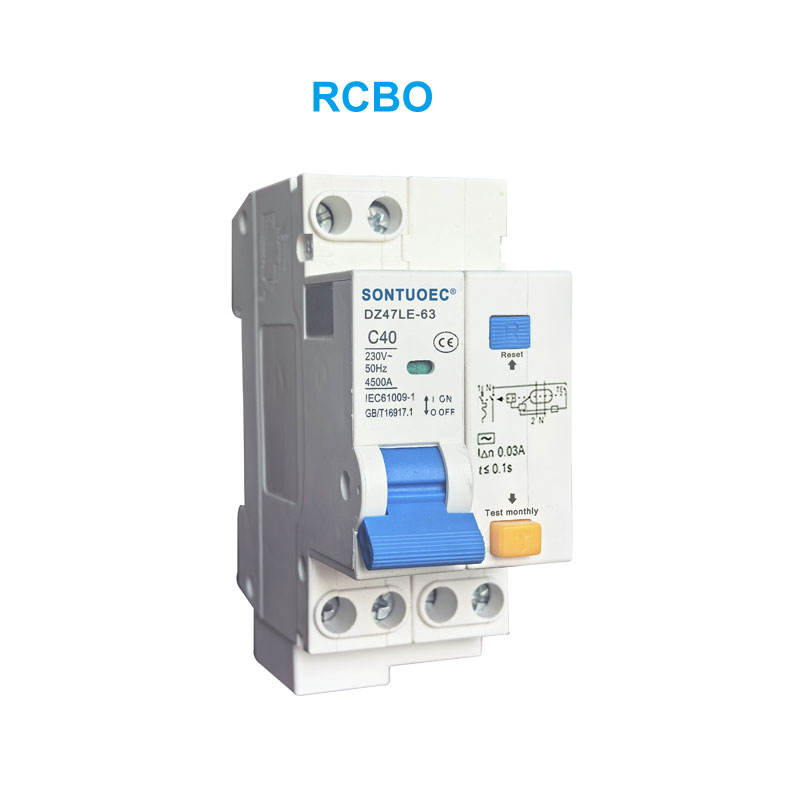

DZ47LE prekidač diferencijalne struje sa zaštitom od prekomjerne struje (elektronski):

1. Aplikacija

Zaštita osoblja i požara

Zaštita kablova i vodova od preopterećenja i kratkih spojeva

2. Opća pravila za odabir RCBO:

a. Nazivna rezidualna radna struja

In ≤ 30 mA: dodatna zaštita u slučaju direktnog kontakta In ≤300 mA: preventivna zaštita od požara u slučaju struja zemljospoja

b. Tripping klasa

AC klasa - Isključivanje je osigurano za sinusne, naizmjenične struje, bilo da se primjenjuju brzo ili polako povećavaju.

c. Kriva okidanja

C kriva (5-10 In) zaštita i kontrola kola od preopterećenja i kratkih spojeva; zaštita za otporna i induktivna opterećenja sa malom udarnom strujom.

D kriva (10-14 In) zaštita i kontrola strujnih kola od preopterećenja i kratkih spojeva; zaštita za strujne krugove koji napajaju opterećenja velikom udarnom strujom pri zatvaranju kola (NN/NN transformatori, kvarne lampe).
