DC MCB minijaturni prekidač

DC MCB minijaturni prekidač je električni prekidač posebno dizajniran za automatski rad u DC sklopovima. Njegova glavna funkcija je zaštita automatska uređaja od preopterećenja, kratkih spojeva i drugih opasnosti od kvarova i kako bi se osigurala sigurnost cijelog sustava elektroenergetskog sustava. Kada struja teče kroz krug prelazi ocjenu DC MCB, ili kada se struja curenja otkrije u krugu, DC MCB će automatski isključiti krug, čime se sprečava oštećenje kruga zbog preopterećenja, kratkog spoja ili propuštanja.

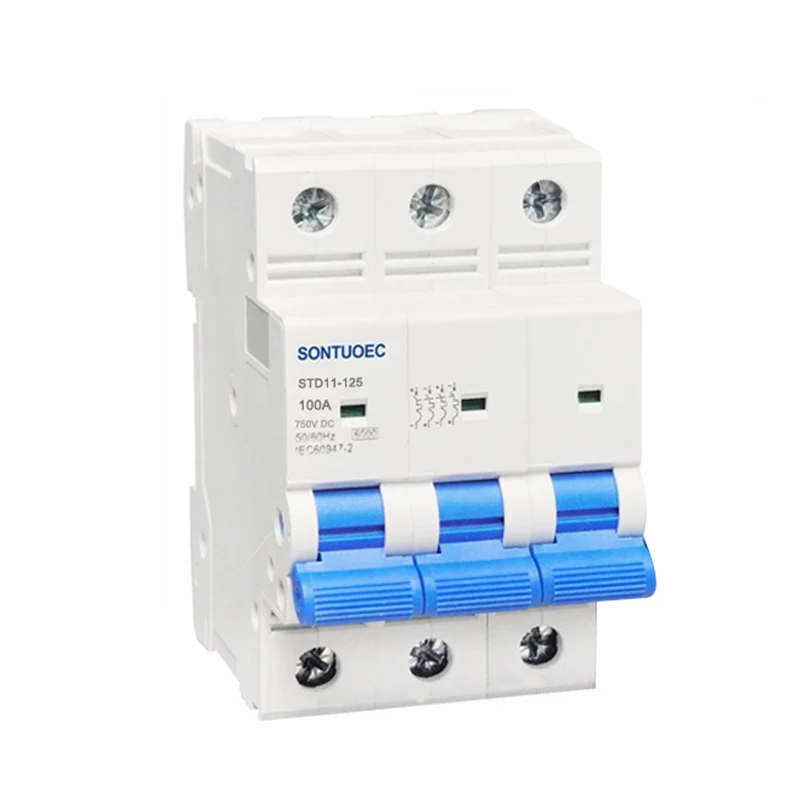

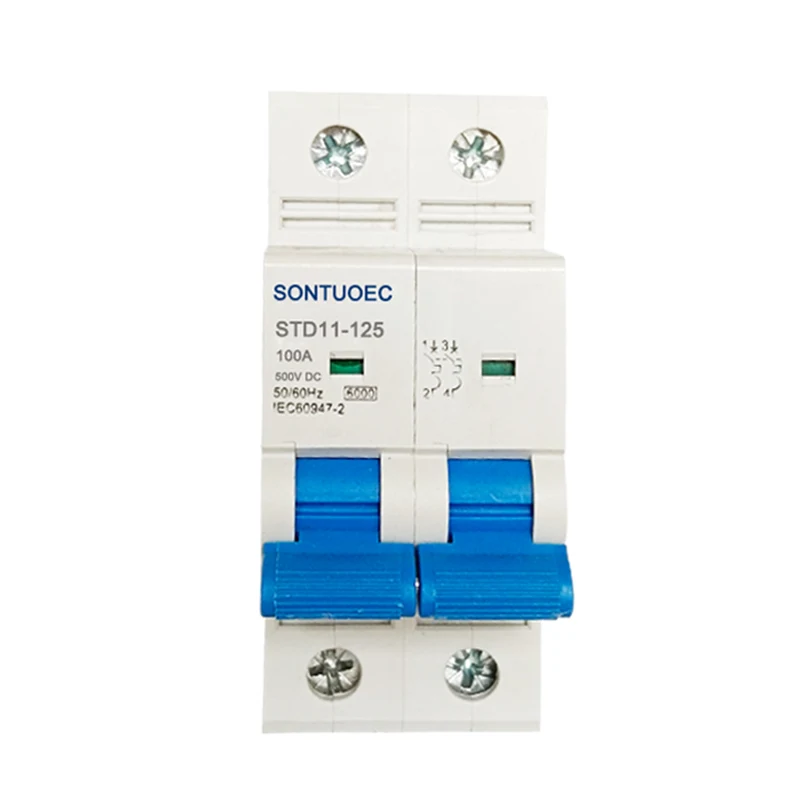

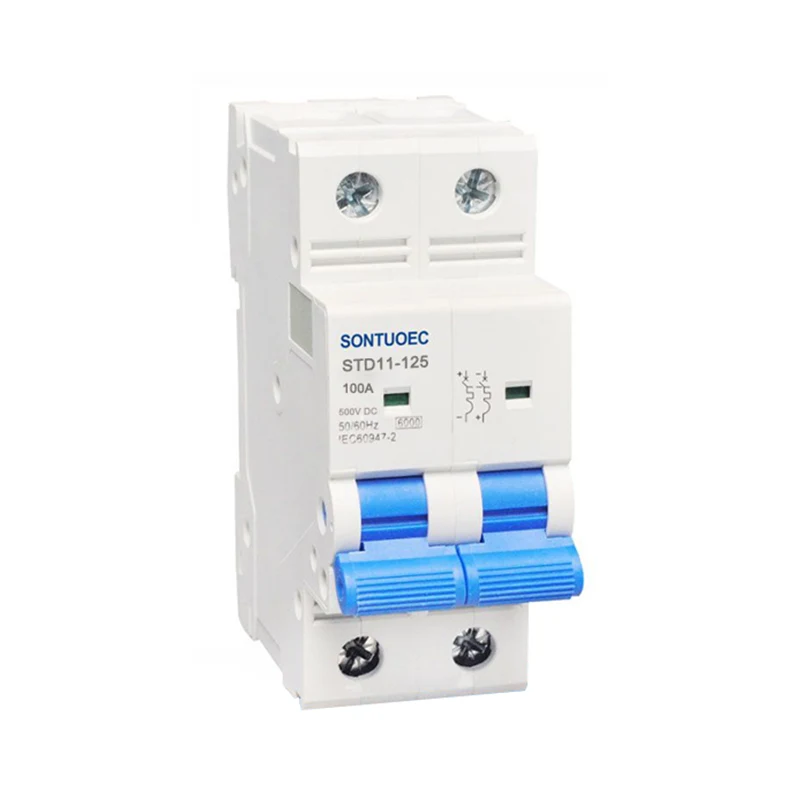

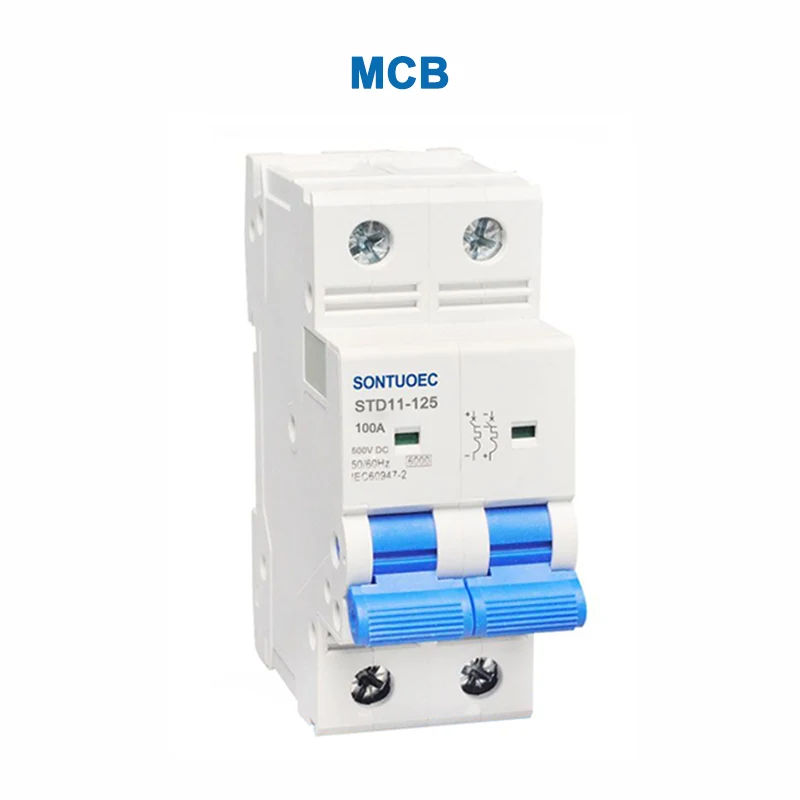

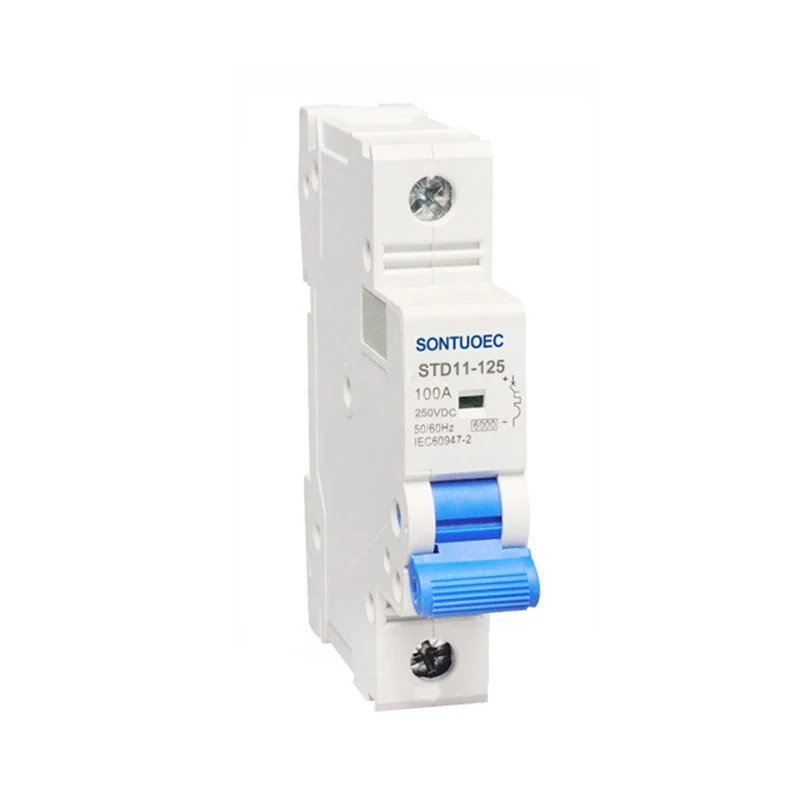

Model:STD11-125

Pošaljite upit

opis proizvoda

Model	STD11-125
Standard	IEC60898-1
Pol	1p, 2p, 3p, 4p
Krivulja	B, C, D
Nazivni kapacitet kratkog spoja (ICN)	3ka, 4.5ka, 6ka
Nazivna struja (u)	1,2,4,6,10,16,20,25,32,40,50,63,80,100,125A
Nazivni napon (ue)	DC 24,48,120,250,500,750,1000
Magnetska izdanja	B krivulja: između 3IN i 5 u C krivulja: između 5in i 10in D krivulja: između 10in i 14in
Elektro-mehanička izdržljivost	preko 6000 ciklusa

Princip rada

Princip rada DC MCB minijaturni prekidač zasnovan je na termičkim i elektromagnetskim efektima električne struje. Kada kontinuirani prekomjerni strujni teče kroz DC MCB, njen unutarnji bimetal se zagrijava i odbija savijanjem, koji oslobađa mehaničku zasunu i izrezuje krug. Pored toga, u slučaju kratkog spoja, nagli porast u struji uzrokuje klip povezan s napadačem DC MCB-a ili solenoidni na elektromehanički premještanje, koji pokreće mehanizam putovanja za prekid kruga.

DC MCB Miniature Circuit Breaker

Glavne karakteristike

Specijalni sistem za gašenje i ograničavanje struje: DC MCB usvaja poseban sistem za gašenje i ograničavanje struje, koji može brzo prekršiti struju grešaka DC distributivnog sistema i sprečavati generaciju i širenje luka.

Visoka osetljivost i brz odgovor: DC MCB može otkriti male struje curenja i prekinuti krug u vrlo kratkom vremenu, pružajući trenutnu zaštitu.

Zakobnoviti: Za razliku od klasičnih osigurača, DC MCB se može resetirati ručno ili automatski nakon putovanja, eliminirajući potrebu za zamjenom.

Dostupno više trenutnih ocjena: DC MCBS su dostupni u različitim specifikacijama trenutne ocjene.

Nelarizirani i polarizirani: DC MCBS na tržištu uglavnom se kategoriziraju u polarizirani i nelarizirani. Polarizirani DC MCBS trebaju posvetiti posebnu pažnju na smjer struje prilikom povezivanja, dok ne-polarizirani DC MCBS može osigurati zaštitu sigurnosti bez obzira na smjer trenutnog protoka.

Opseg aplikacije

DC MCB-ovi se široko koriste tamo gdje je potrebna zaštita od DC-a, kao što su podatkovni centri, fotonaponski sustavi za proizvodnju električne energije, sustavi za skladištenje energije i hrpe za punjenje. Posebno na tržištu skladištenja energije, gdje je smjer struje često dvosmjerni (način punjenja / pražnjenja), potrebno je koristiti ne-polarizirani DC MCBS.
