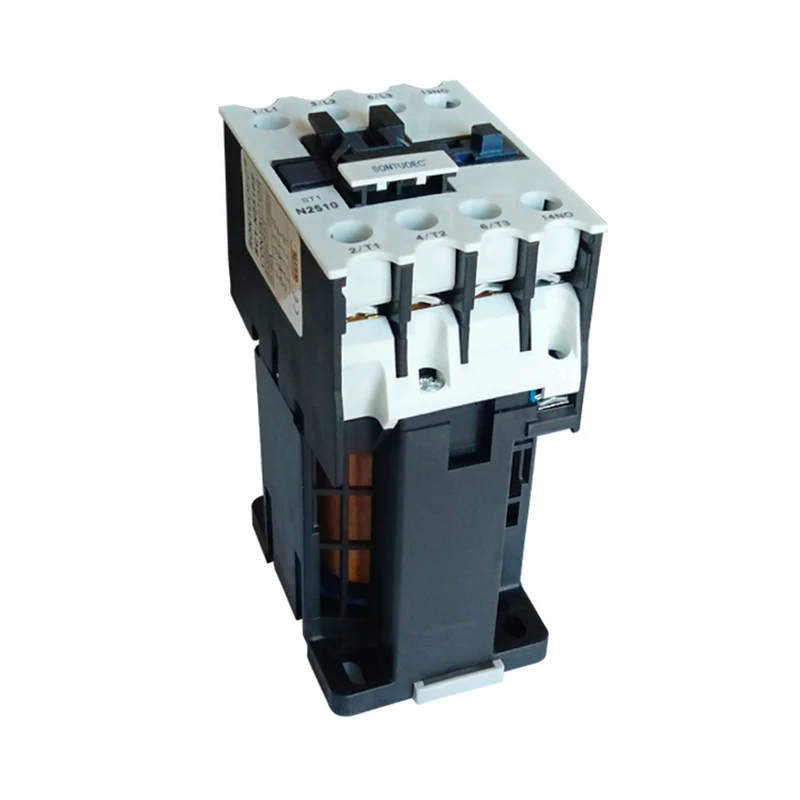

DC magnetski sklopnik

DC magnetski kontaktor je električni uređaj koji koristi istosmjerno struju koja teče kroz zavojnicu za generiranje magnetnog polja koje zatvara ili prekine kontakte, čime se kontrolira isključivanje DC kruga. Uglavnom se koristi u daljinskom upravljaču, sistemima upravljanja automatizacijom i DC sklopovima koji zahtijevaju čest rad.

Model:SC1-N

Pošaljite upit

opis proizvoda

Vrsta		SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-
		9	12	18	25	32	40	50	63	80	95
									60
Nazivni insulatio napon		660	660	660	660	660	660	660	660	660	660
Konvencionalni termalni		20	24	32	40	50	60	75	80	110	125
struja		20	24	32	40	50	60	75	80	110	125
Ocijenjeni operativni		9	12	16	25	32	40	50	63	80	95
struja		9	12	16	25	32	40	50	63	80	95
kontroliran	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
Snaga (kW)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Zabilježiti		Instalacija					Instalacija
		Releji mogu koristiti dva vijka					releji mogu tri
		a također koristiti 35 mm					vijci i takođe koriste
		instalacijska šina					75mm ili 35 mm instalacija
							šina

Princip rada

Kada se zavojnica DC magnetskog sklopnika napaja, DC struja u zavojnici generira magnetno polje. Ovo magnetno polje uzrokovat će statičko željezo za generiranje elektromagnetske usisavanje, što privlači pokretne željeznu jezgru, čime se pokreće kontakt sistem za djelovanje. Obično će se normalno zatvoreni kontakti otvoriti i normalno otvoreni kontakti zatvarati će se, realizirati kontrolu uključivanja / isključivanja kruga. Kada se zavojnica isključuje, elektromagnetska usisana nestaje, pokretna željezna jezgra se resetira pod djelovanjem proljeća, a kontakti se vraćaju u prvobitno stanje.

Glavna struktura i karakteristike

Elektromagnetski sustav: uključujući zavojnicu, statičko jezgro željeznog i pokretnog željeza i ostale komponente, ključni je dio generiranja magnetnog polja i kontrola djelovanja kontakata.

Kontakt sistem: uključujući normalno otvorene kontakte i normalno zatvorene kontakte, koji se koriste za kontrolu kruga i isključivanja kruga. Kontakt materijali obično imaju dobru električnu provodljivost i performanse visoke temperature.

ARC uređaj za gašenje: Koristi se za gašenje luka kada je kontakt polomljen, da biste zaštitili kontakt od oštećenja. Za kontaktore velikog kapaciteta, dizajn arc uređaja za gašenje je posebno važan.

DC magnetski sklopnik karakteriše jednostavna struktura, pouzdana radnja, dug životni vijek i jednostavno održavanje. Istovremeno, zbog upotrebe DC napajanja, ima nisku potrošnju energije i buku.

Odabir i mjere predostrožnosti

Prilikom odabira DC magnetskog sklopnika potrebno je uzeti u obzir sljedeće faktore:

Nazivni napon: Provjerite da li nazivni napon odabranog sklopnika odgovara istosmjernom naponu u krugu.

Nazivna struja: Prema količini struje opterećenja u krugu, odaberite sklopnik sa odgovarajućom ocjenom tekuće vrijednosti. U isto vrijeme, potrebno je uzeti u obzir i kapacitet preopterećenja i kratkog spoja izdržati kapacitet kontaktora.

Kontakt obrazac i broj: Prema potražnji kontrole krugova, odaberite odgovarajući kontaktni oblik i broj. Na primjer, da li su obično otvoreni ili normalno zatvoreni kontakti, a koliko kontakata je potrebno.

Brend i kvaliteta: Odaberite dobro poznate marke i visokokvalitetne proizvode kako biste osigurali pouzdanost i uslužni vijek kontaktora. Također, razmotrite faktore kao što su usluga nakon prodaje proizvoda i tehničke podrške.

Kada koristite DC magnetske sklopne, morate obratiti pažnju na sljedeće stvari:

Ispravno ožičenje: Provjerite je li ožičenje kontaktora ispravno kako bi se izbjeglo pogrešne ožičenje koje vode do kvara ili oštećenja kontaktora.

Redovna inspekcija i održavanje: Redovno pregledajte i održavajte kontaktnika, uključujući čišćenje kontakata, provjeravanjem otpornosti na zavojnicu i otpor izolacije. Provjerite je li kontaktor u dobrom radnom stanju.

Izbjegavajte preopterećenje i kratkog spoja: Izbjegavajte da se kontaktoru da radi pod preopterećenjem ili kratkim spojem da ne bi izbegavalo oštećivanje kontaktora i utječe na stabilnost kruga.
