Krivulja D MCB minijaturni prekidač

U skladu sa brojnim međunarodnim sigurnosnim standardima i autoritativnim potvrdama, krivulja D MCB minijaturni prekidač pruža pouzdanu zaštitu električnih sustava i široko se koristi u različitim aplikacijama u kojima su potrebna visoka sigurnost i stabilnost. Prilikom odabira i korištenja krivulje D MCB-a preporučuje se da se odabir temelji na specifičnim zahtjevima za električnom sustavu i karakteristikama opterećenja i da se slijede relevantni kodovi za ugradnju i održavanje.

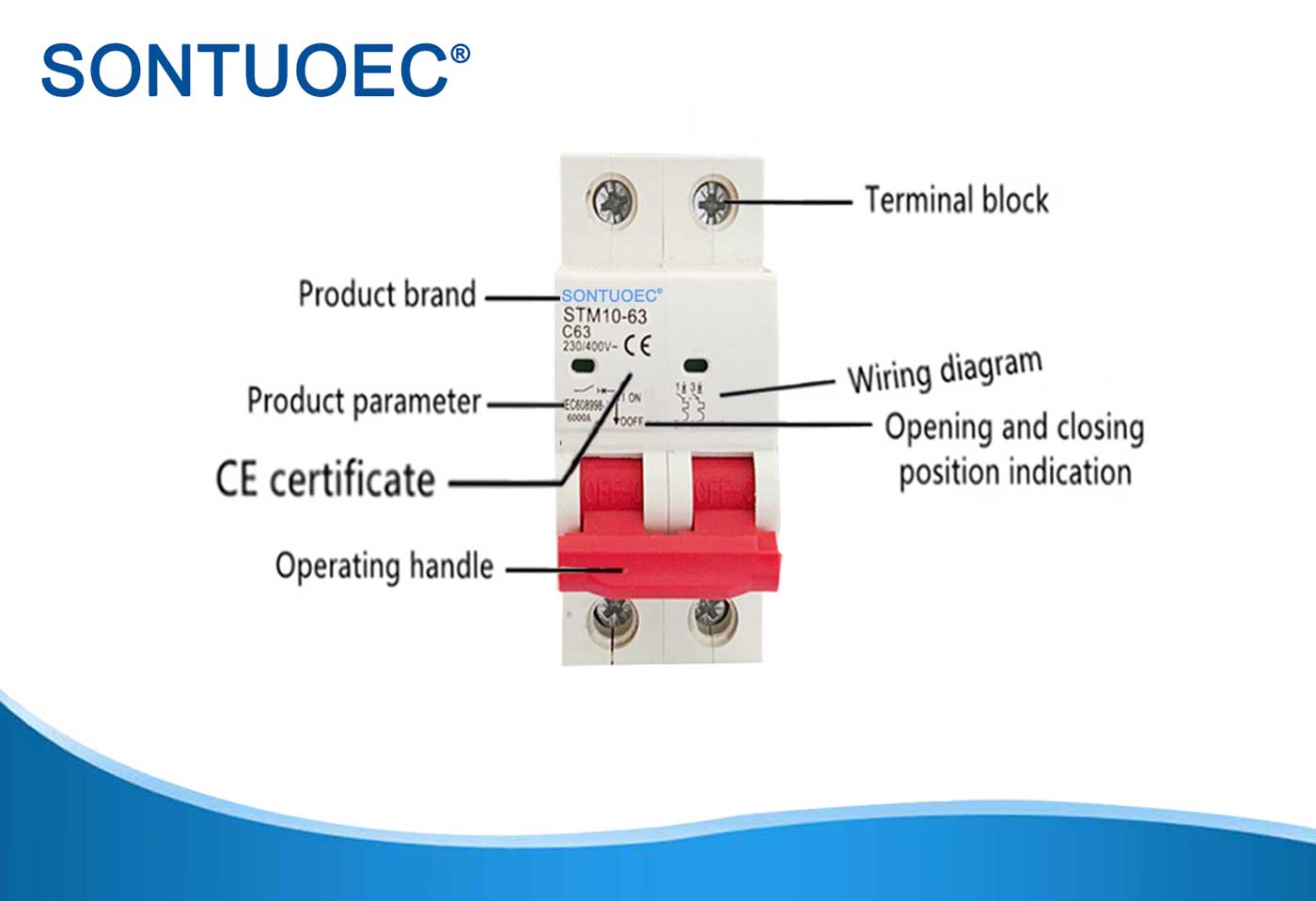

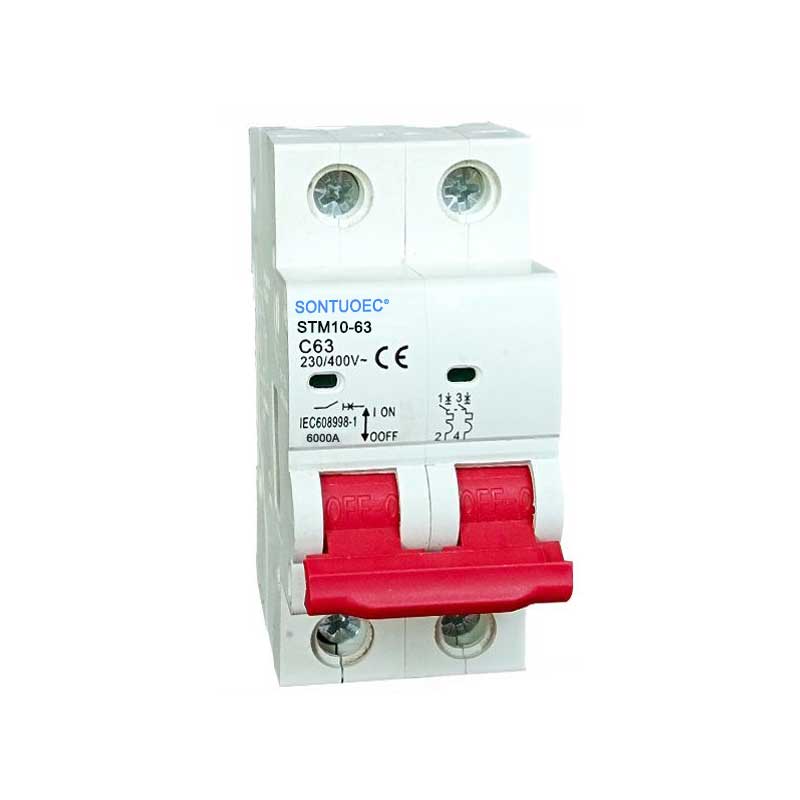

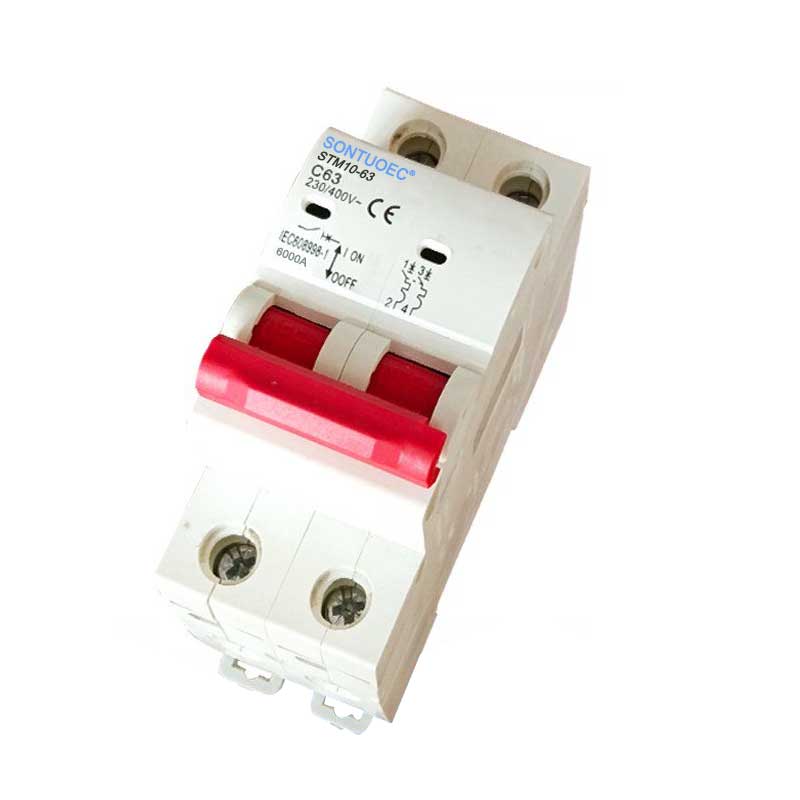

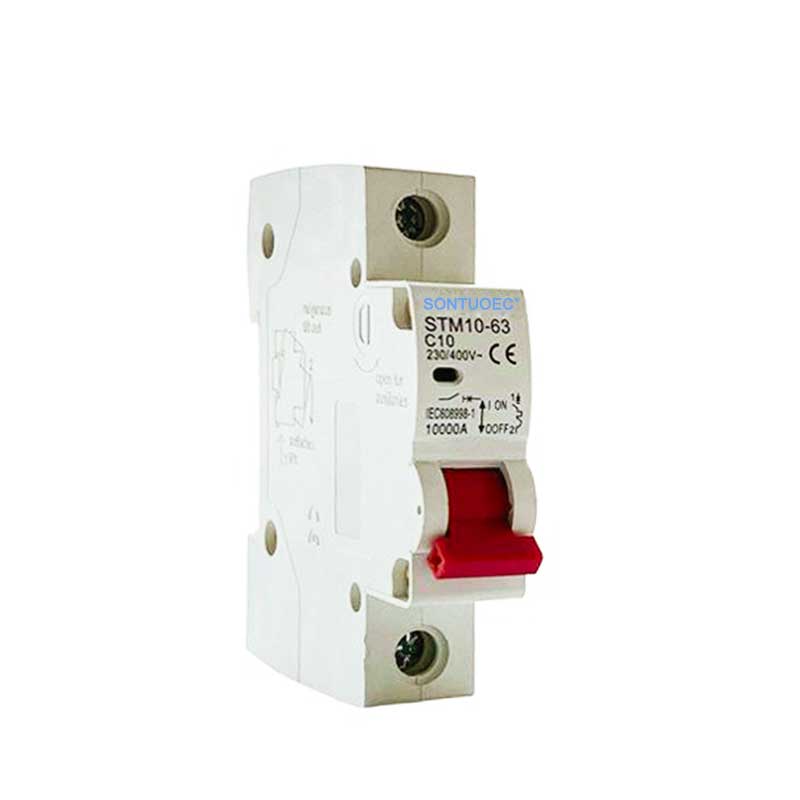

Model:STM10-63

Pošaljite upit

opis proizvoda

Standard		IEC / EN 60898-1
Električni karakteristike	Nazivna struja u	A	1,2,4 1010,16,20,25,32,40,50,63A
	Stubovi	P	1p, 2p, 3p, 4p
	Nazivni napon ue	V	AC 230/400
	Izolacioni napon Ui	V	500
	Nazivna frekvencija	Hz	50/60
	Nazivni kapacitet lomljenja	A	3000, 4500, 6000
	Nazivni impuls izdržat napona (1,2 / 50) Uimp	V	4000
	Dielektrični testni napon na ind.freq.Za 1 min	Kv	2
	Stepen zagađenja		2
	Termo-magnetni izdanje karakteristika		B, C, D
Mehanički karakteristike	Električni život	t	4000
	Mehanički život	t	10000
	Stepen zaštite		IP20
	Referentna temperatura za postavljanje termičkog elementa	ºC	30
	Temperatura okoline (sa dnevnim prosekom ≤35ºC)	ºC	-5 ~ + 40 (posebna aplikacija molimo pogledajte Ispravljanje kompenzacije temperature)
	Temperatura skladištenja	ºC	-25 ~ + 70
Instalacija	Vrsta terminala		Sabirnica kabela / pin-tipa
	Veličina terminala Top / dno za kabl	mm2	25
		Awg	18-3
	Toplin veličine gornje / dno za sabirnicu	mm2	25
		Awg	18-3
	Zatezanje momenta	N * m	2
		In-lbs	18
	Ugradnja		na DIN Rail EN 60715 (35 mm) pomoću uređaja za brzo isječak
	Priključak		Od vrha i dna

Karakteristike proizvoda

 Nazivna struja i napon: krivulja D MCB-ovi pogodni su za širok spektar nazivnih struja, poput 6a, 10a, 16a, 20a, 50a, 63a, kao i za nazivne raspone napona, kao što su 110V, 220V, 400V itd., I za frekvencije od 50 / 60Hz.

 Karakteristike za povlačenje: Kriveni D MCB-ovi su posebno pogodni za visoke induktivne opterećenja i distributivne sisteme koji stvaraju velike inrusne struje, kao što su električna oprema koja generira pulsne struje, male motore itd., Kao što su sustavi za distribuciju električne energije, sustavi za distribuciju električne energije, sustavi napajanja, i sustavi napajanja i sustavi napajanja i sustavi napajanja. Trenutna struja za razbijanje je obično 10-40 puta veća od nazivne struje, što znači da može brzo smanjiti krugove i zaštititi opremu od oštećenja tokom naglog povećanja u struji.

 Zaštita od kratkog spoja: D-Curve MCB-ovi imaju visok kapacitet kratkog spoja, kao što su nazivni kapacitet prekida s kratkim spojem 6ka za neke proizvode, koji mogu pouzdano zaštititi krugove iz struje kratkog spoja.

 Sigurnosni standardi i certifikati: Ovi proizvodi obično su u skladu s nizom međunarodnih sigurnosnih standarda, kao što su EN / IEC 60898, kao / NZS 60898.1, IEC60947-2, itd. I imale su autoritativne potvrde kao što su CE, CB, CCC, TUV, kako bi se osiguralo da su proizvodi sigurni i pouzdani.

Curve D MCB Miniature Circuit Breaker
