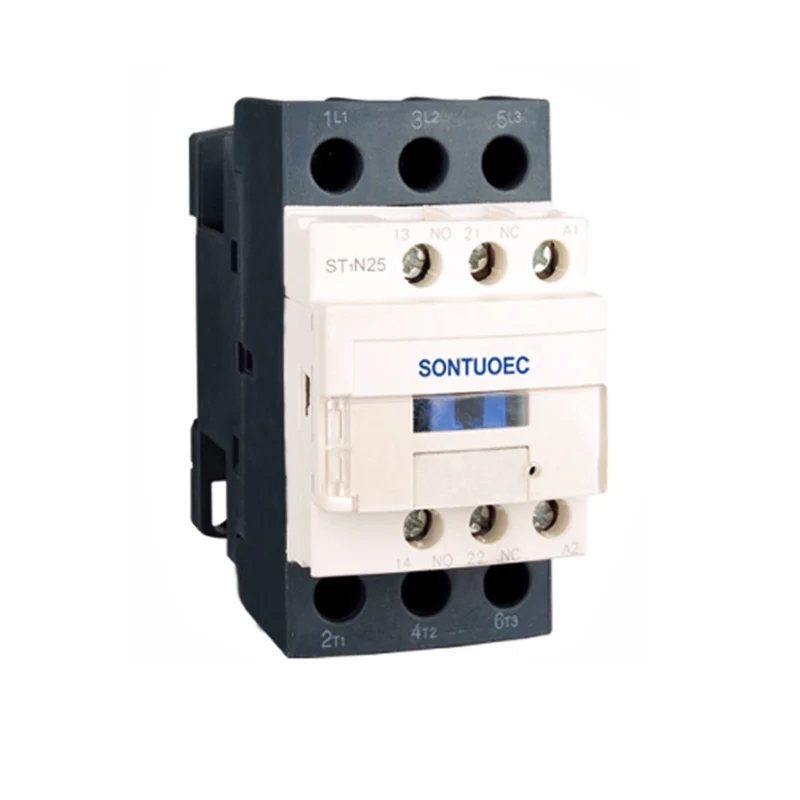

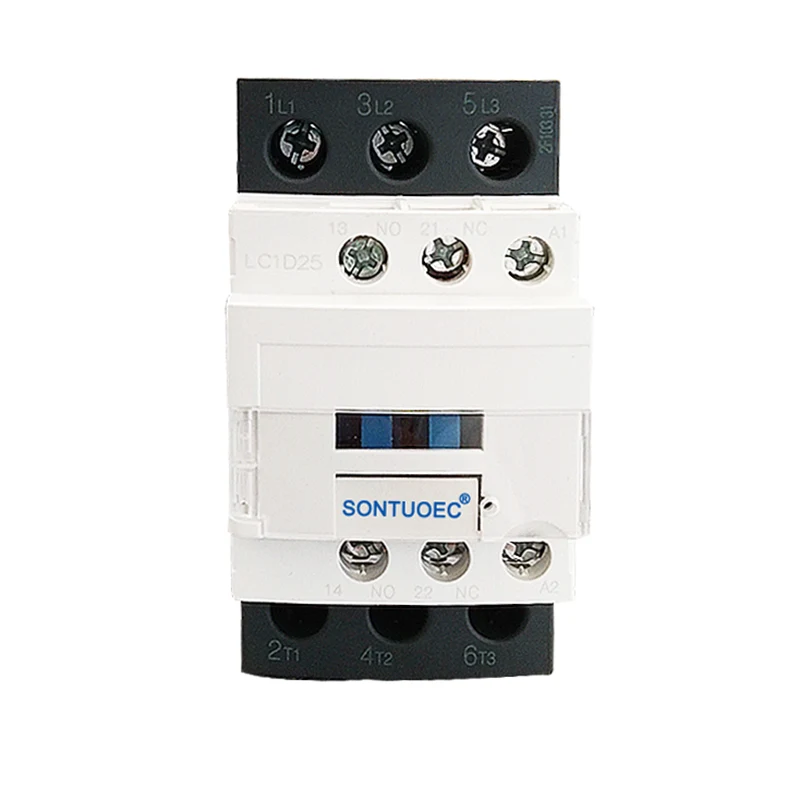

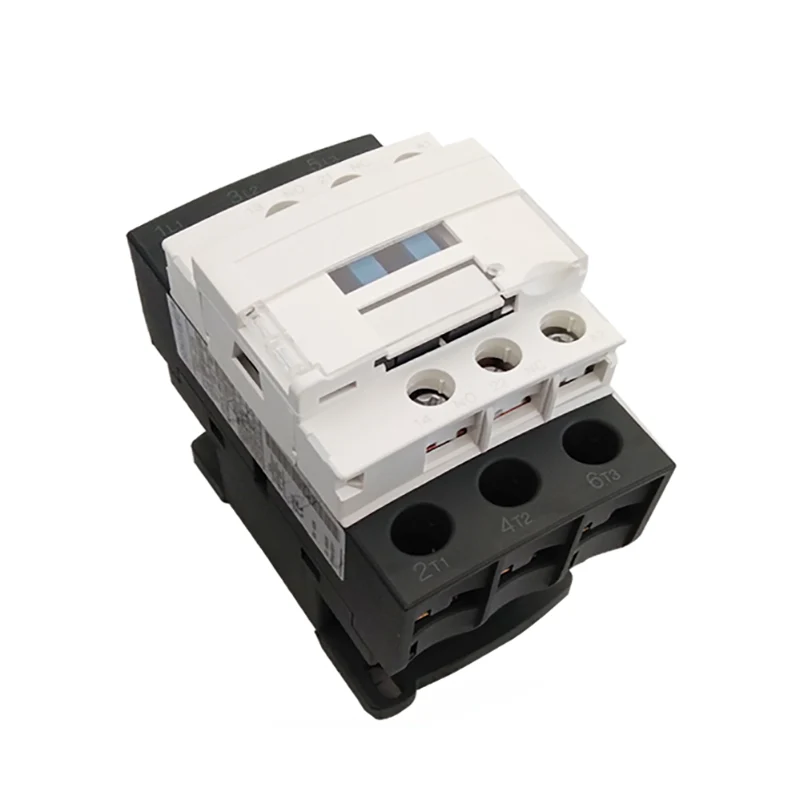

CJX2 3P 25A AC kontaktornik

CJX2 3P 25A AC kontaktor pogodan je za povezivanje i kršenje krugova na velike udaljenosti, kao i za česte pokretanje i kontrolu AC motora. Pored toga, može se koristiti s odgovarajućim termičkim relejima za formiranje elektromagnetskih startera za zaštitu krugova u kojima se mogu pojaviti operativna preopterećenja.

Model:ST1N

Pošaljite upit

opis proizvoda

Vrsta		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Nazivna radna struja (a)	AC3	9	12	18	25	32	40	50	65	80	95
Nazivna radna struja (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Ocjene standardne snage 3-faze Motori 50 / 60Hz Inkategory AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nazivna struja topline (a)		20	20	32	40	50	60	80	80	125	125
Električni život	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Električni život	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Mehanički život (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Broj kontakata	3p + ne					3p + NC + ne
Broj kontakata	3p + NC					3p + NC + ne

Strukturne karakteristike

Zaštitni dizajn: CJX2 3P 25A AC kontaktor usvaja zaštitnu strukturu, koju karakteriše mala količina, lagana težina, male potrošnje energije i dug životni vijek.

Direktno djelovanje Akcijske strukture: Njegova akcija struktura je direktno djelovanje, a kontakti su dvostruka tačka, što poboljšava pouzdanost i sigurnost kontakta.

Pomoćna kontaktna grupa za blok: Pomoćna kontakt grupa, glava za kašnjenje zraka, mehanički mehanizam za blokiranje i ostale komponente mogu se dodati u skladu s potrebama korisnika kako bi se formiralo vremenski kašnjenje sklopnika, reverzibilni sklopnik, Star-Delta Starter i druge izvedene proizvode.

Tehnički parametri

Glavni tehnički parametri CJX2 (ST1N) serije AC kontaktora uključuju:

Nazivni napon: uključujući 36V, 110V, 127V, 220V, 380V i druge nivoe kako bi se zadovoljile potrebe različitih elektroenergetskih sistema.

Nazivna struja: Prema različitim modelima, nazivni trenutni se kreće od 9a do 95a.

Napon zavojnice: napon zavojnice uključuje 24V, 36V, 48V, 110V, 220V, 380 V itd. DC napon zavojnice uključuje 12V, 24V, 48V, 110V, 220V itd.

Mehanički i električni život: Mehanički život može biti do milionima puta, a električni život je takođe relativno visok, što osigurava dugoročnu stabilnu rad Kontaktora.

Instalacija i održavanje

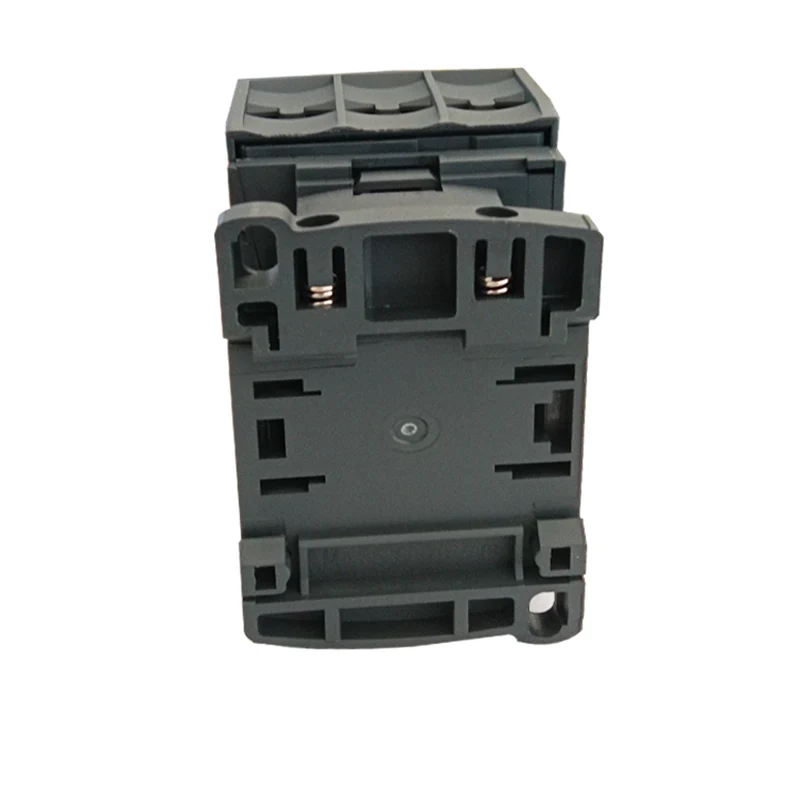

Instalacija: CJX2 Kontaktori AC kontaktora mogu se montirati sa dva vijka ili 35 mm (ili 75mm) vodiča, što je zgodno i brzo. Prije instalacije treba provjeriti relevantne tehničke podatke kako bi se osigurala poštivanje uslova instalacije.

Održavanje: Svi dijelovi proizvoda treba redovno provjeravati tijekom upotrebe, zahtijevajući da pokretni dijelovi nisu zaglavljeni, a pričvršćivači nisu slobodni. Ako postoji oštećenja, treba ga zamijeniti na vrijeme kako bi se osiguralo normalan rad kontaktora.
