AC magnetski sklopnik

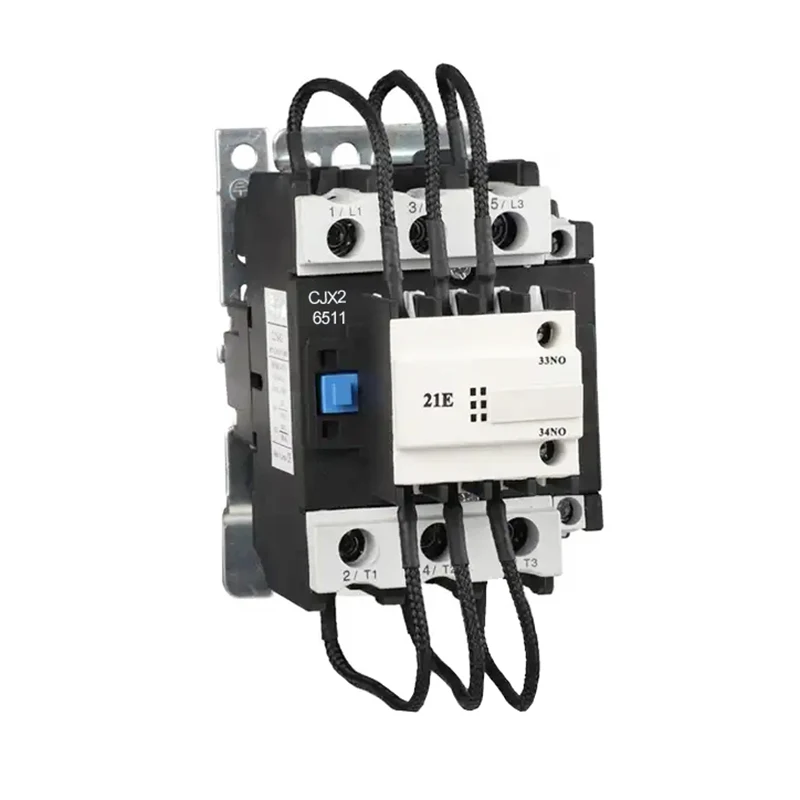

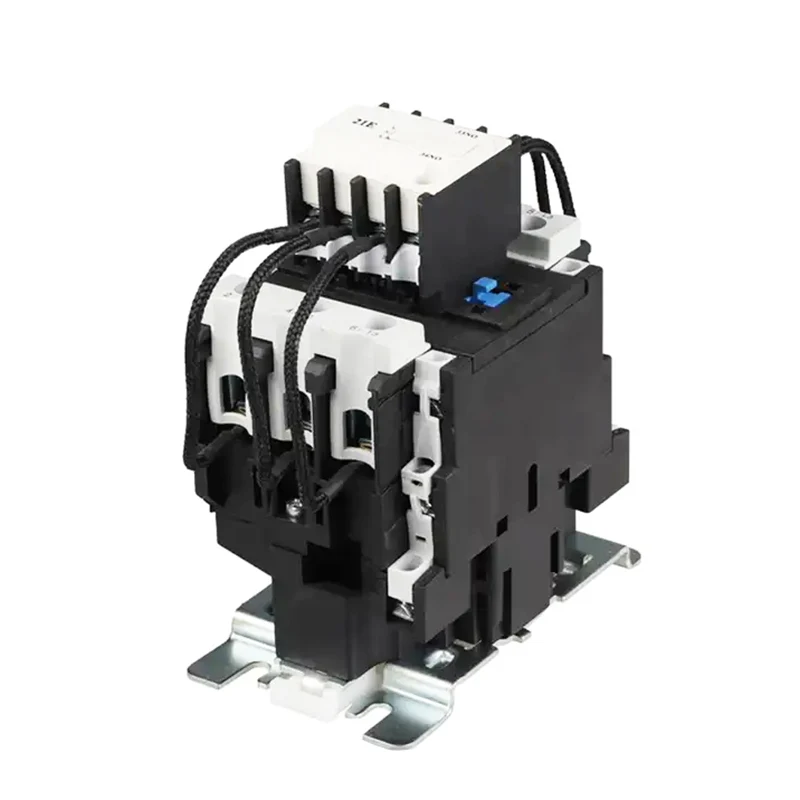

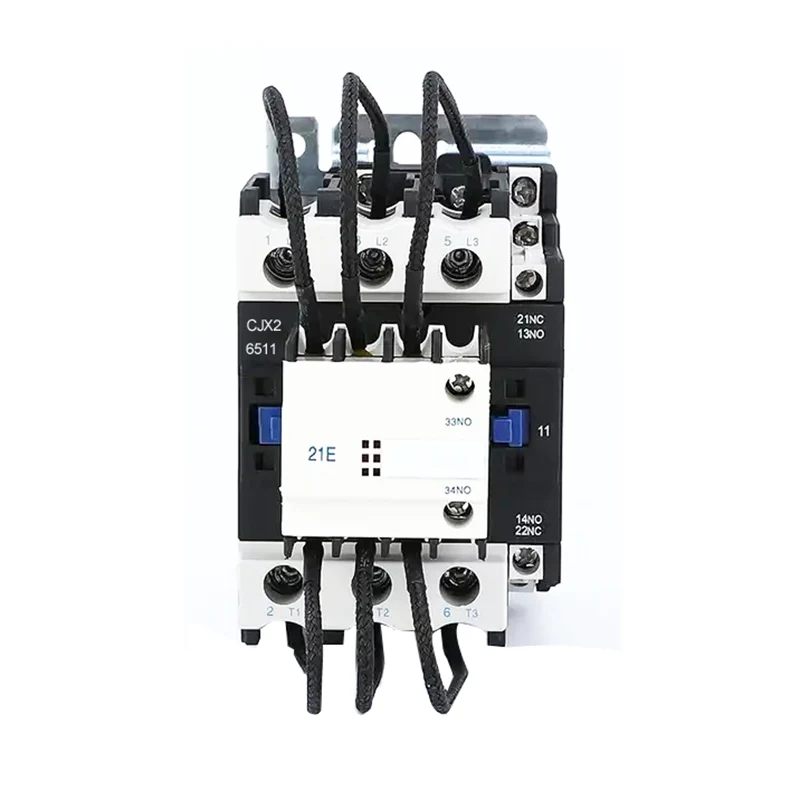

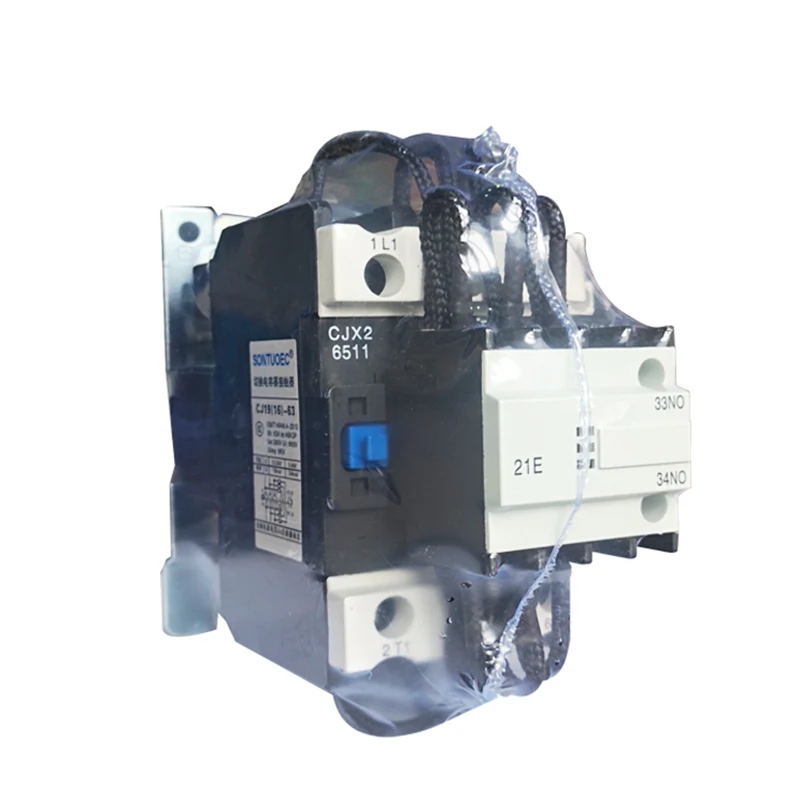

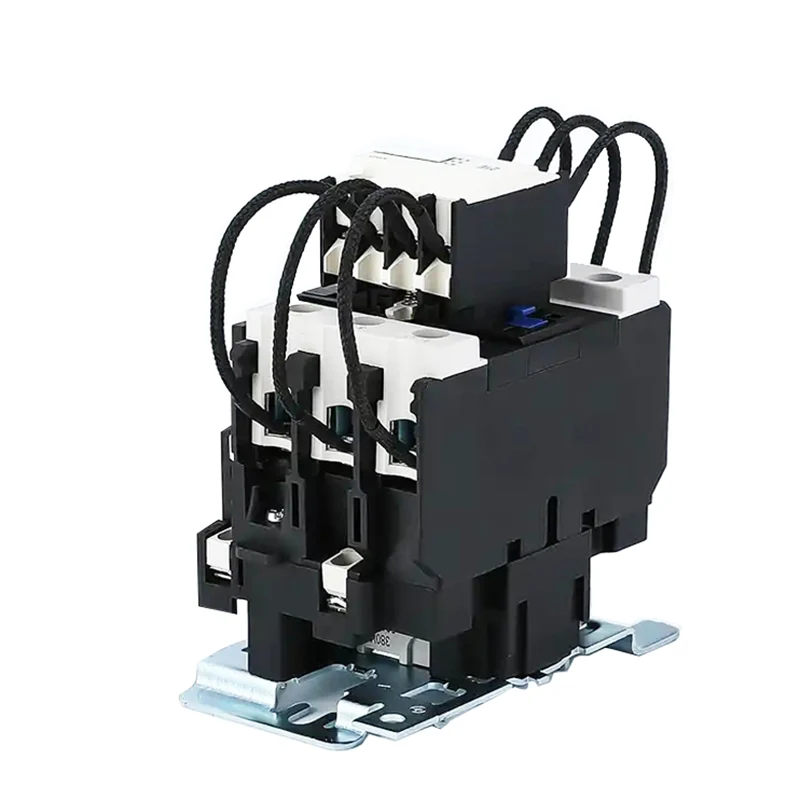

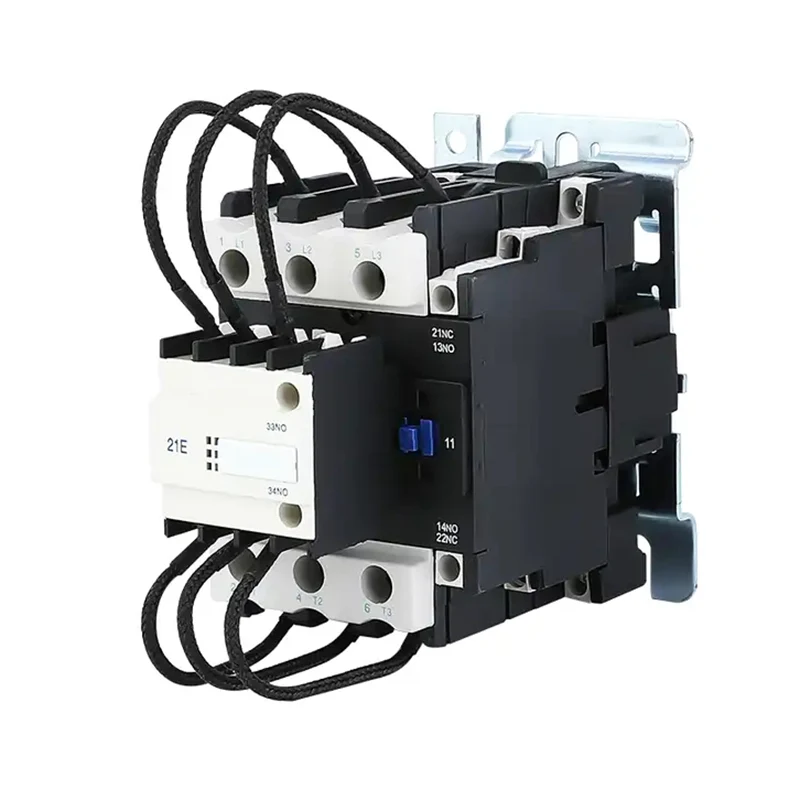

SCJ19 Kontaktorski sklopni sklopnik Kontaktor koristi se u elektroenergetskoj mreži AC 50Hz ili 60Hz, do 380V, za rad ili prebacivanje LV kontrolnog uređaja kondenzatora u LV reaktivnom krugu napajanja. Sa antisuržnim uređajem, može umanjiti utjecaj prekida za zatvaranje i spriječiti preopterećenje kao lomljenje.

Princip rada

Načelo rada AC magnetskog sklopnika zasnovan je na elektromagnetskoj indukciji i magnetskoj sili. Kada se zavojnica napaja, generirano magnetno polje privlači željeznu jezgru i zatvara kontakte, tako otvarajući krug. Kada se zavojnica isključuje, magnetno polje nestaje, željezna jezgra se resetira pod djelovanjem opruge, kontakt je slomljen, a sklop se prekida. Na ovaj način, magnetski sklopnik AC ostvaruje kontrolu izmjeničnog kruga.

Struktura i sastav

AC magnetski kontaktor uglavnom se sastoji od sljedećih dijelova:

Elektromagnetski sustav: uključuje komponente poput zavojnice, jezgre i armature, koji su ključni dijelovi za generiranje magnetskog polja i magnetske akcije.

Kontakt sistem: uključuje glavni kontakt i pomoćni kontakt koji se koriste za uključivanje i isključivanje kruga. Glavni kontakti obično se koriste za nošenje većih struja, dok se pomoćni kontakti koriste za realizaciju različitih upravljačkih funkcija.

ARC uređaj za gašenje: Koristi se za gašenje luka kada je kontakt isključen, sprečavajući luk da ošteti kontakt.

Ostale komponente: kao što su opruge, nosači, kućišta itd. Koriste se za popravljanje i podršku komponentama kako bi se osiguralo normalan rad sklopnika.

Značajke strukture

1. Kontaktor se sastavi sa trenutnim ograničenim otporom, u stanju da ograniči prebacivanje prenapona unutar dozvoljene vrijednosti.

2. Kontaktornik direktno djeluje s dvostrukom strukturom, dužnom mehanizmu je okretni, jednostavan za provjeru ručno, kompaktni strukturalni uređaj za zamjenu kontakata.

3. Wirni terminalni blok zaštićen poklopcem, sigurnim i pouzdanim.

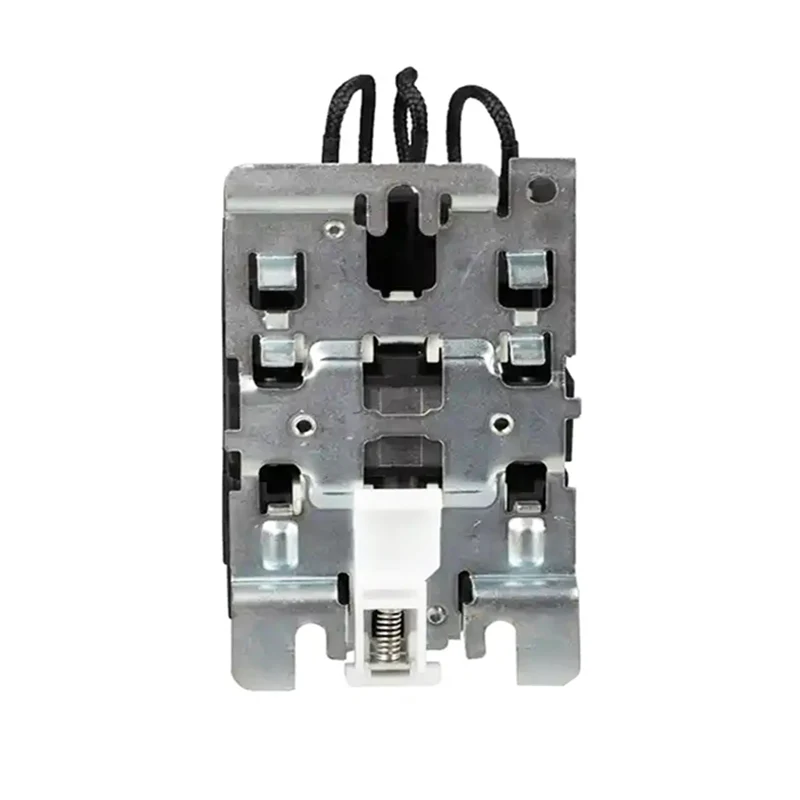

4. Može se montirati vijcima ili na 35/75 mm standardnom šinu.

Uvjeti rada i ugradnje

(1) Temperatura okoline: -5 ℃ - + 40 ℃, prosječna temperatura ne smije biti iznad + 35 ℃ za 24 sata.

(2) Atmosferski uslovi: Ammosferska ambijentalna vlaga ispod 50% kada + 40 ℃. Vlažnost okoline može biti veća na nižoj temperaturi. Na najdražim mjesecu prosječno najniža temperatura + 25 ℃ za prosjek s maksimalnom relativnom vlagom iznosi 90% i s obzirom na promjenu temperature i događa se jer proizvod na površini gela.

(3) Nadmorska visina ne veća od 2000m prilikom instalacije.

(4) klasa zagađenja: 3 klasa

(5) Instalacijska klasa: III

(6) Ugradnja stanja: montažna površina i nagib vertikalne ravnine nisu više od ± 5 °, a nema značajnog utjecaja i vibracije, treseći mjesto.

Glavne karakteristike

Pouzdan rad: AC magnetski sklopnik izrađen je od visokokvalitetnih materijala i naprednog proizvodnog procesa, koji ima visoku pouzdanost i stabilnost.

Dug radni vijek: Kontakt sistem izrađen je od materijala otpornih na habanje, koji mogu izdržati velike struje i naponske udare, produženje vijek trajanja.

Jednostavan za održavanje: struktura je razumno dizajnirana, jednostavna za rastavljanje i popravak, smanjujući troškove održavanja.

Različite specifikacije: Da bi se zadovoljile potrebe različitih korisnika, AC magnetski sklopnik ima različite specifikacije i modele koji biraju između, uključujući različite trenutne razine, nivoi napona i pomoćne konfiguracije kontakata.
