6ka Prekidač diferencijalne struje Zaštita od prekomjerne struje RCBO

SONTUOEC je jedan od kineskih dobavljača/proizvođača specijaliziranih za proizvodnju raznih malih električnih uređaja STRO1-40 RCBO, puni naziv je Prekidač kvara sa prekostrujnom zaštitom. To je električni sigurnosni uređaj koji integrira zaštitu od preopterećenja, zaštitu od kratkog spoja i zaštitu od curenja, i široko se koristi u električnim sistemima u stambenim, poslovnim i industrijskim područjima kako bi se osigurala lična sigurnost i siguran rad opreme. STRO7-40 RCBO je važan električni sigurnosni uređaj sa zaštitom od preopterećenja, kratkog spoja i curenja. Razumijevanjem njegovog principa rada, karakteristika, scenarija primjene i metoda odabira i instalacije, možete bolje koristiti i održavati STRO7-40 RCBO kako biste osigurali siguran rad električnih sistema.

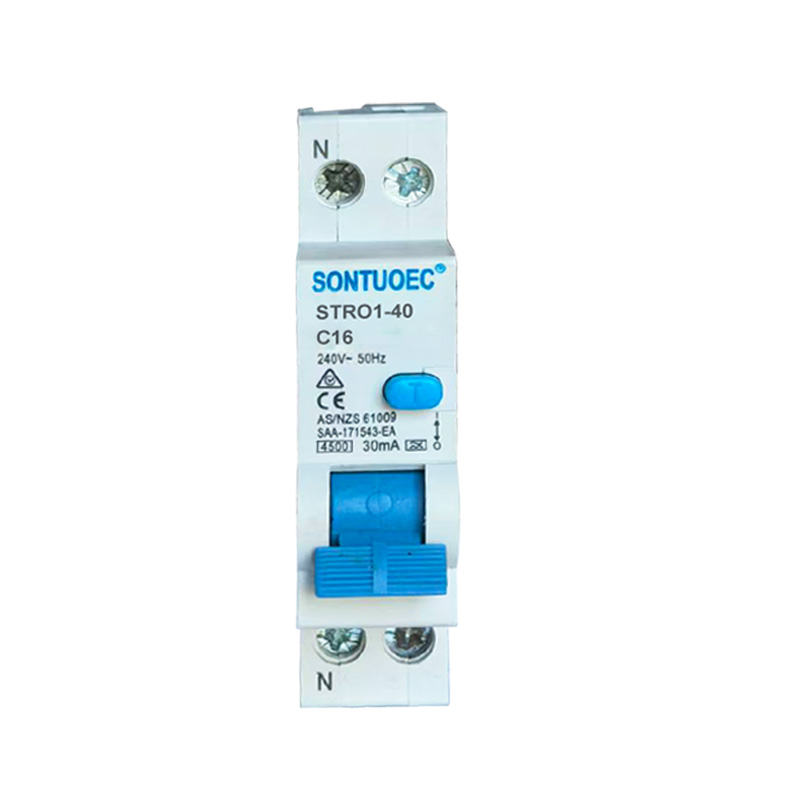

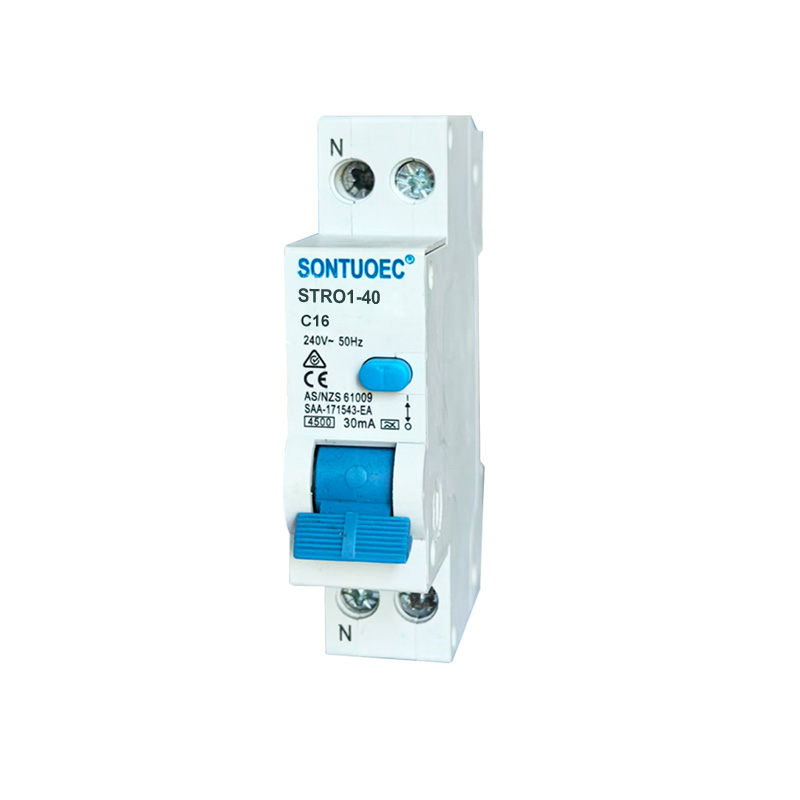

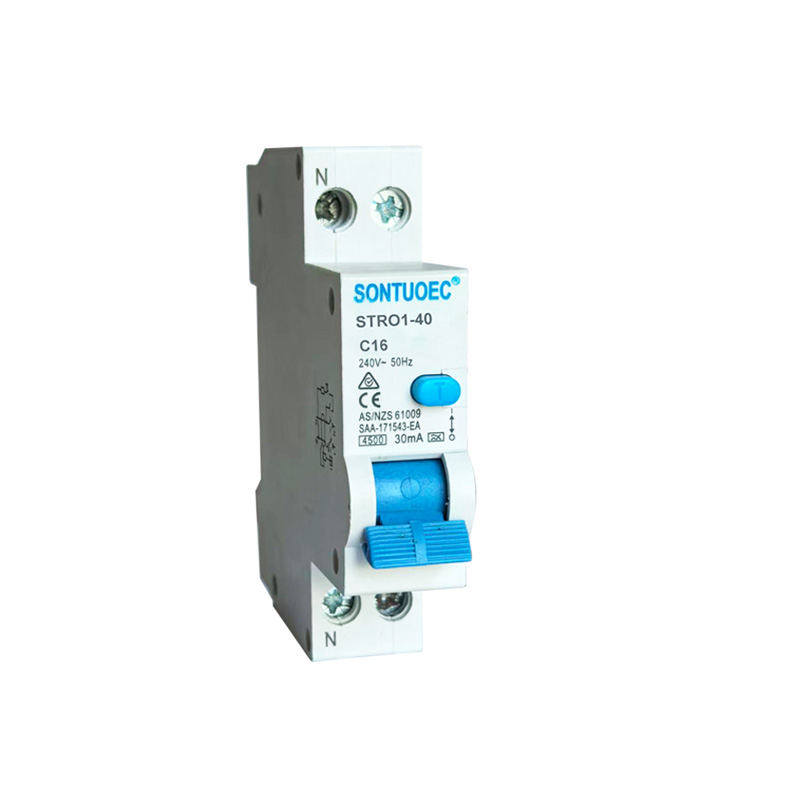

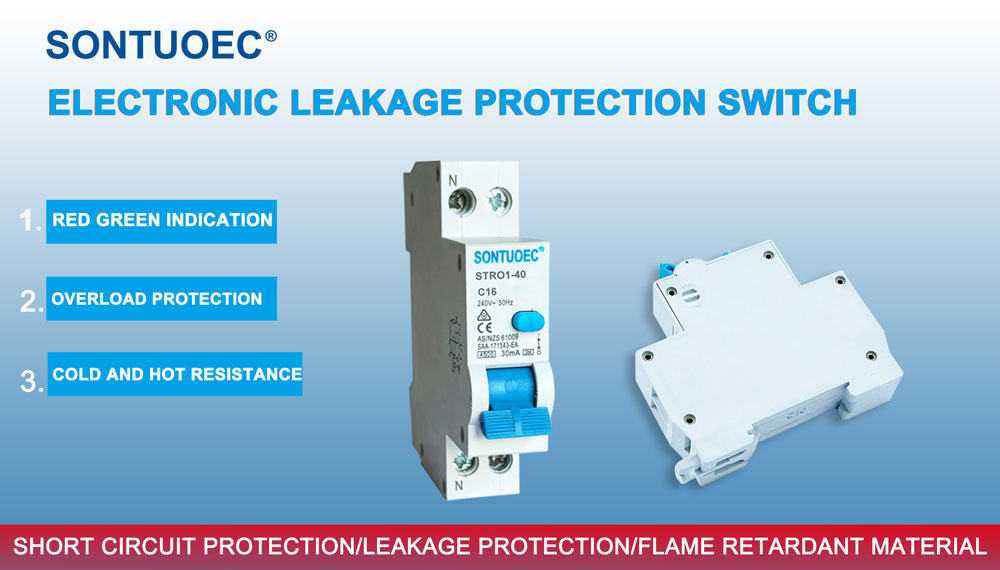

Model:STRO1-40

Pošaljite upit

opis proizvoda

Specifikacije:

Sandard			IEC/EN 61009-1
Električni	Vrsta (valni oblik osjetila curenje u zemlji)		Elektronski tip
karakteristike	Nazivna struja In	A	A,AC
	Poljaci	P	1P+N
	Nazivni napon	V	AC 230
	Nazivna struja:		6,10,16,20,25,32,40A
	Nazivna osjetljivost I△n	A	0.01,0.03,0.1,0.3,0.5
	Izolacijski napon Ui	V	250
	Nazivna rezidualna izrada i	A	500
	prekidna sposobnost I△m	A	500
	Struja kratkog spoja I△c	A	45,006,000
	Nazivna frekvencija	Hz	50/60
	Stepen zagađenja		2
Mehanički	Električni vijek	t	4000
karakteristike	Mehanički život	t	10000
	Stepen zaštite		IP20
	Temperatura okoline	ºC	-25~+40
	(sa dnevnim prosjekom ≤35ºC)	ºC	-25~+40
	Temperatura skladištenja	ºC	-25~+70
Instalacija	Tip priključka terminala		Kabel/U-tip sabirnice/pin-tip sabirnice
	Veličina terminala gornja/donja za kabel	mm2	25
	Veličina terminala gornja/donja za kabel	AWG	18-5
	Veličina terminala gornja/donja za sabirnicu	mm2	25
	Veličina terminala gornja/donja za sabirnicu	AWG	18-3
	Montaža		Na DIN šinu EN 60715(35mm) pomoću uređaja za brzo spajanje
	Veza		Odozgo i odozdo

Glavne funkcije STRO1-40 RCBO

Zaštita od preopterećenja: Kada struja u strujnom kolu premaši nazivnu vrijednost STRO1-40 RCBO, automatski će prekinuti strujni krug unutar određenog vremenskog perioda kako bi spriječio pregrijavanje kola i opreme, čime se izbjegava požar i oštećenje.

Zaštita od kratkog spoja: Kada dođe do kratkog spoja u strujnom kolu, STRO1-40 RCBO će brzo prekinuti strujni krug kako bi spriječio da struja kratkog spoja izazove ozbiljna oštećenja kola i opreme.

Zaštita od curenja: STRO1-40 RCBO je sposoban da detektuje zaostalu struju (tj. struju curenja) u kolu. Kada rezidualna struja pređe postavljeni prag, STRO1-40 RCBO će prekinuti strujni krug u vrlo kratkom vremenskom periodu kako bi spriječio nesreće od strujnog udara i električni požar.

Princip rada STRO1-40 RCBO

STRO1-40 RCBO sadrži interni termalni magnetni detektor okidanja (za zaštitu od preopterećenja i kratkog spoja) i detektor diferentne struje (za zaštitu od curenja). Kada je struja ili rezidualna struja u strujnom kolu nenormalna, odgovarajući udarač pokreće mehanizam za okidanje STRO7-40 RCBO, čineći ga brzom prekidom strujnog kola.

1.Thermal Magnetic Tripper: Koristi toplinu i magnetsko polje koje nastaje kada struja prođe kroz provodnik da bi pokrenula okidanje. Kada je struja previsoka, provodnik se zagrijava i stvara magnetsko polje, uzrokujući savijanje bimetala unutar termalnog magnetnog udara ili privlačenje gvozdenog jezgra, čime se pokreće mehanizam okidanja.

2. Detektor rezidualne struje: koristi strujni transformator nulte sekvence za detekciju zaostale struje u kolu. Kada rezidualna struja premaši postavljeni prag, detektor zaostale struje će poslati signal mehanizmu za okidanje da prekine strujni krug.

Karakteristike STRO1-40 RCBO

Multifunkcionalna integracija: STRO1-40 RCBO integriše funkcije zaštite od preopterećenja, kratkog spoja i curenja, pojednostavljujući dizajn i instalaciju električnih sistema.

Visoka osjetljivost: STRO1-40 RCBO mogu brzo otkriti i prekinuti abnormalne i rezidualne struje u kolu, pružajući pouzdanu zaštitu.

Jednostavan za instalaciju i održavanje: STRO1-40 RCBO-ovi su obično modularni za jednostavnu instalaciju i održavanje.

Visoka sigurnost: STRO1-40 RCBO su rigorozno testirani i certificirani za visoku sigurnost i pouzdanost kako bi se osigurao siguran rad električnih sistema.

Scenariji primjene STRO1-40 RCBO

STRO1-40 RCBO se široko koriste u električnim sistemima u stambenom, komercijalnom i industrijskom sektoru, posebno u onima koji zahtijevaju istovremenu zaštitu od preopterećenja, kratkog spoja i curenja u zemlju. Obično se ugrađuju u razvodne kutije, razvodne ploče ili kontrolne ormare kako bi zaštitili strujne krugove i opremu od oštećenja uzrokovanih nenormalnom strujom i naponom, te spriječili strujni udar.
