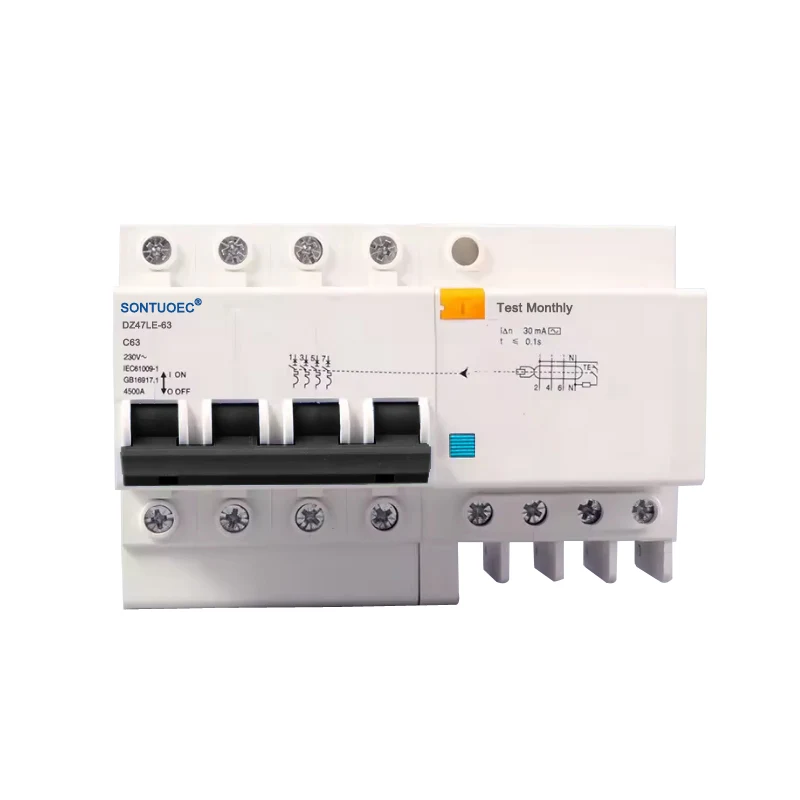

4p RCBO AC tip

TIP 4P RCBO AC je četveropolni prekidač koji kombinira preostale trenutne funkcije zaštite i zaštite od prekomjernog struje, posebno dizajnirane za izmjene struje (AC) krugove. Može automatski isključiti napajanje kada se preostala struja (tkanine curenja) otkrije u krugu radi sprečavanja električnih požara i ličnih električnih udara. Istovremeno, ima i funkciju zaštite od prekomerne struje koja može automatski smanjiti napajanje u slučaju preopterećenja ili kratkog spoja u krugu za zaštitu sigurnosti kruga i opreme.

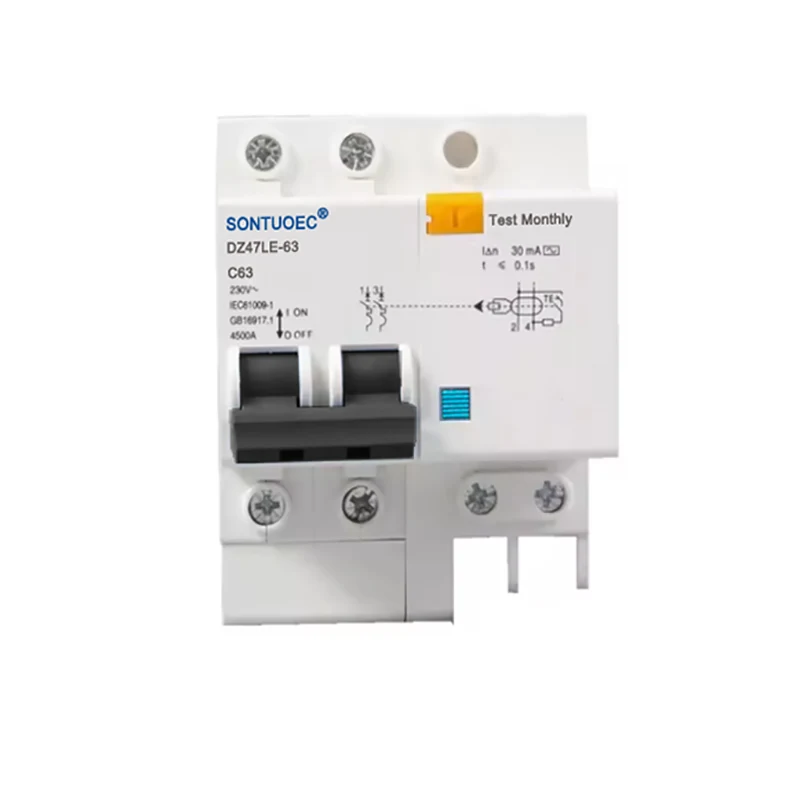

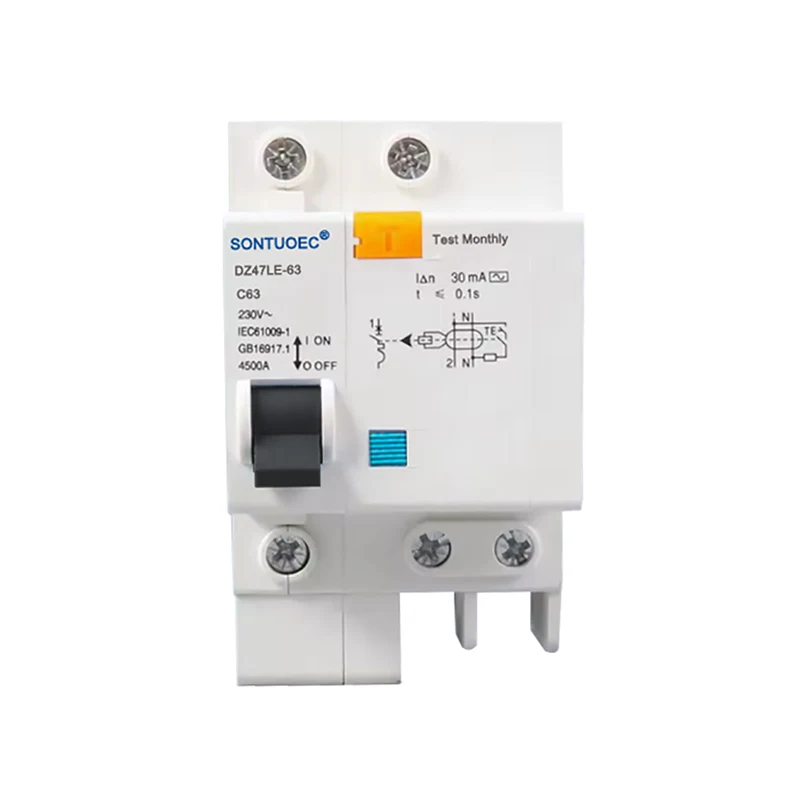

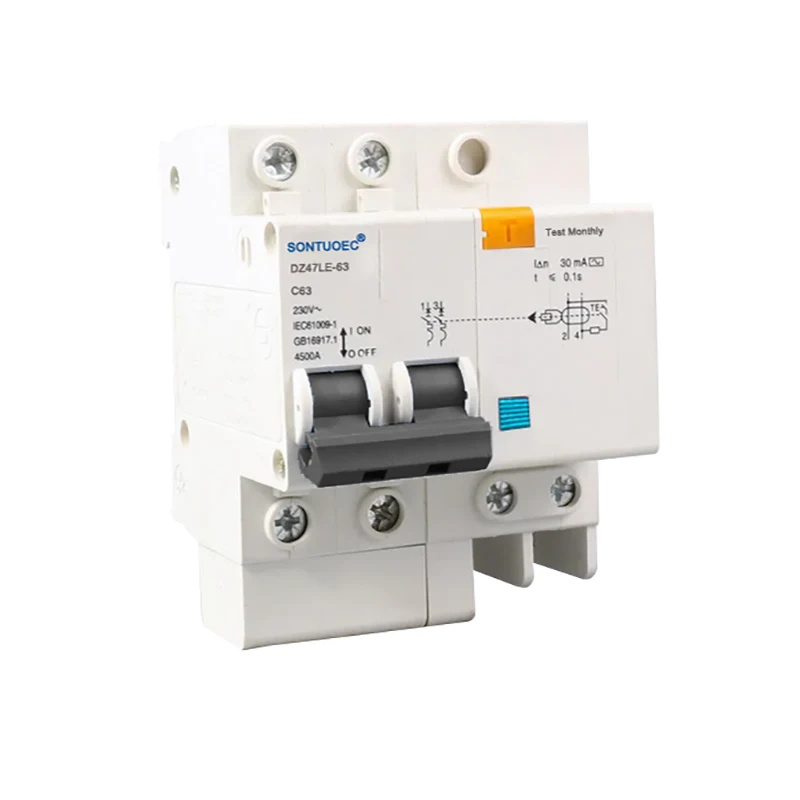

Model:DZ47LE-63

Pošaljite upit

opis proizvoda

ime	Prekidač zaostalih krugova sa zaštitom od prekomjerne struje
karakteristike	Preopterećenje / zaštita od stila / propuštanja
Poljak br	1p / 2L, 2p / 2L, 3p / 3L, 3p / 4L 4P / 4L
Krezni kapacitet	3ka, 4.5ka, 6ka
Nazivna struja (a)	6A, 10A, 16A, 20A, 25A, 32A, 40A, 63a
Nazivna preostala operativna struja:	10mA, 30mA, 100mA, 300mA, 500mA
Nazivni napon (V)	240 / 415V
instalacija	DIN šina vrsta
standard	IEC61009-1, GB16917-1
certifikat	CE

Princip rada

Princip rada 4p RCBO AC tipa zasnovan je na vektorskom sumu struja i na elektromagnetskim principima. Kad se struje u krugu na vatri (l) i nula (n) žice nisu jednake veličine, vektorski zbroj struje na primarnoj strani transformatorskog kruga nije nula, što stvara inducirani napon u sekundarnom zavojnicu. Ovaj inducirani napon dodaje se elektromagnetskom releju, generirajući hijuku uzbuđenja koja stvara reverznu silu demagnetizacije. Kada struja greške dosegne operativne trenutne vrijednosti RCBO-a, ova reverzna demagnetizirajuća sila uzrokovat će armaturu unutar elektromagnetskog releja da se oduzme iz jarme, pritiskajući radni mehanizam za djelovanje i prekid struje.

DZ47LE-63 serija Elektronski prekidač za curenje za curenje, pogodan je za jednofazni stambeni krug AC 50Hz / 60Hz, nazivni napon 230V i nazivnu struju 6A ~ 63a; 400V za trofazni krug AC 50Hz / 60Hz. Može zaštititi preopterećenje oblika kruga i kratki spoj. Ovaj proizvod ima prednosti male količine, visokog prekida, žičane žice i nulte linije iseče se istovremeno, također štiteći osobu od električnog šoka za curenje u slučaju vatrogasne žice i nulte linije povezane obrnuto.

U skladu je sa standardom IEC61009-1, GB16917.1.

Značajka:

1). Protiv zaštite od električnog udara, greške u zemlji, struja curenja;

2) .providi zaštitu od preopterećenja, kratkog spoja i prekomjerne napona;

3). Mala količina, visoki kapacitet; Živa žica i nulta linija su istovremeno odsječeni;

4). Mala veličina i težina, jednostavna instalacija i ožičenje, visoke i izdržljive performanse

5). Osigurajte protiv spomenomjernog aktiviranja uzrokovanog trenutnom naponom i trenutnom strujom.

Značajke i koristi

Multifunkcionalna zaštita: TIP 4P RCBO AC kombinira preostalu struju i zaštitu od prekomjerne struje za pružanje sveobuhvatne zaštite za krugove i opremu.

Visoka osetljivost: Visoko osjetljiva zaštita od nagle primjene ili sporog porasta zaostalog sinusoidnog izmjeničnog struje osigurava odvajanje.

Širok raspon primjene: pogodan za izmjenične krugove u domaćim, industrijskim i komercijalnim distributivnim sistemima, posebno za jednokratnu nulti ožičenje.

Jednostavan za instaliranje i održavanje: razumni strukturni dizajn, jednostavan za instalaciju, a istovremeno jednostavan za obavljanje održavanja i remonta.

Scenariji aplikacija

4p RCBO AC tip široko se koristi za zaštitu od struke za izmjeničnu struju u kućama, uredima, poslovnim prostorijama i industrijskim objektima. Posebno je pogodan za aplikacije koje zahtijevaju zaštitu od požara i nula žica, poput rasvjetnih krugova, krugovi utičnice i zaštita opreme kao što su motori.
