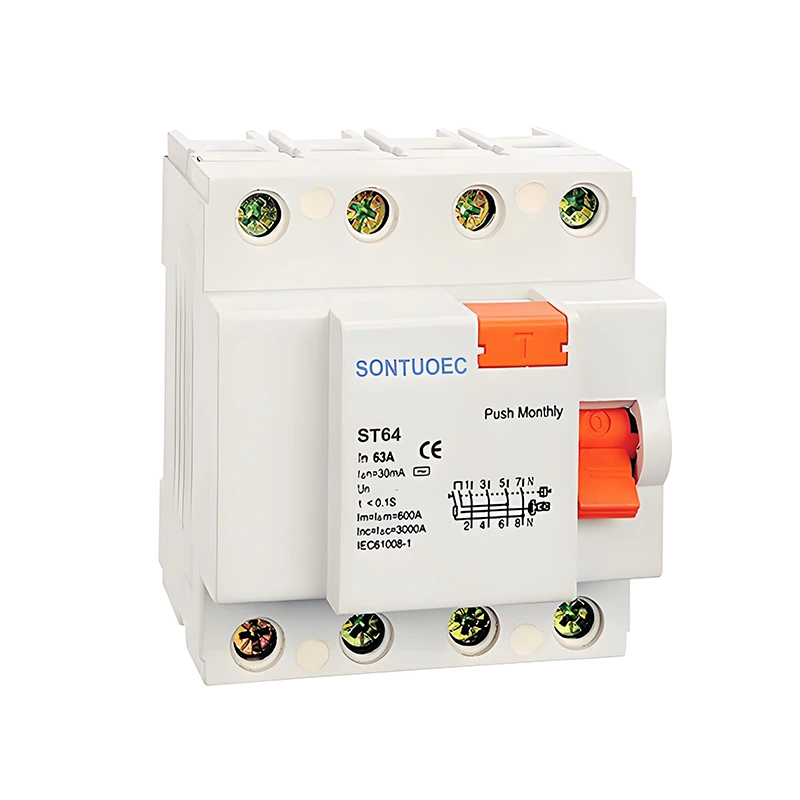

4p 63a / 30mA / 30mA preostala prekidača struje

4p 63a / 30mA prekidač za preostale struje je preostala struja sa četiri pola (P) koja ima nazivnu struju od 63a i stalna akcionarna struja (I.E., struja za curenje) u krugu, a kada ta struja prelazi postavljenu vrijednost, prekidač za prekid isključuje krug kako bi se spriječilo nezgode i električne struje požari.

Model:ST60

Pošaljite upit

opis proizvoda

Standard:	IEC 61008-1
Model:	ST60
Karakteristike zaostale trenutne:	I, i
Ne br.:	2p, 4p
Nazivna struja:	16A, 25A, 32A, 40A, 63a;
Nazivni napon:	230 / 400V AC
Nazivna frekvencija:	50 / 60Hz
Nazivna preostala operativna struja IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
Nazivna preostala ne operativna struja I ΔNO:	≤0.5iΔn
Nazivni uvjetni trenutni kratki spoj Inc:	6000a
Nazivni uvjetni preostali kratki spoj Trenutni IΔC:	6000a
Trajanje ukidanja:	Trenutno pokretanje≤0.1Sec
Preostalo isključivanje trenutnog raspona:	0,5iΔn ~ IΔn
Elektro-mehanička izdržljivost:	4000 ciklusa
Pričvrsnični moment:	2.0nm
Priključni terminal:	Priključak za vijak terminala sa stezaljkama
Instalacija:	Montaža šine 35 mm

Princip rada

Princip rada od 4p 63a / 30mA / 30MA prekidač struje zasnovan je na principu elektromagnetske indukcije. Kada preostala struja u krugu prelazi postavljenu vrijednost, generirat će se magnetski tok proporcionalan prema preostaloj stalnoj struji, a ovaj tok će pokrenuti mehanizam za oslobađanje za djelovanje, čineći prekidač brzog prekida. Istovremeno, RCCB takođe ima preopterećenje i zaštitu od preopterećenja i kratkog spoja, kada struja u krugu prelazi nazivnu vrednost, ona takođe pokreće radnu mehanizam za uklanjanje.

Glavne karakteristike

Četvoropolni dizajn: 4p znači da prekidač ima četiri terminala, koji se obično koriste u trofaznim četverožičnim ili jednofaznim trožičnim krugovima, koji mogu istovremeno rezati sve faze i nula (ili neutralne) struje.

Visoko ocijenjena struja: 63A Nazivna struja čini prekidač u stanju da prevozi veća opterećenja, pogodne za zaštitu električne opreme velike snage.

Osjetljiva otkrivanje curenja: Preostalo djelovanje trenutne mjere od 30mA je vrlo malo, što može brzo otkriti sitne curenje u krugu i prekinuti krug na vrijeme kako bi se osigurala sigurnost osoblja i opreme.

Siguran i pouzdan: RCCB prihvaća napredni mehanizam za oslobađanje i kontaktne materijale sa odličnim električnim i mehaničkim svojstvima, što može osigurati blagovremeno rezanje kruga u slučaju grešaka, kratkih spoja i curenja za sprečavanje nesreća.

Scenarij aplikacija

4p 25A / 30mA RCCB široko se koristi u različitim situacijama koje zahtijevaju električnu zaštitu, kao što su:

Stambene i poslovne zgrade: koristi se za zaštitu električne opreme i lične sigurnosti, sprečavanjem strujnih udara i električnih požara.

Industrijske proizvodne linije: Koristi se za zaštitu električne opreme kao što su motori, transformatori i druga električna oprema iz normalnog rada, sprečavajući oštećenje opreme i isključivanja zbog curenja, preopterećenja i drugih razloga.

Javni objekti: kao što su bolnice, škole, biblioteke i druga mjesta, koja se koriste za osiguranje sigurnog rada električne opreme i sigurne upotrebe električne energije osobljem.
