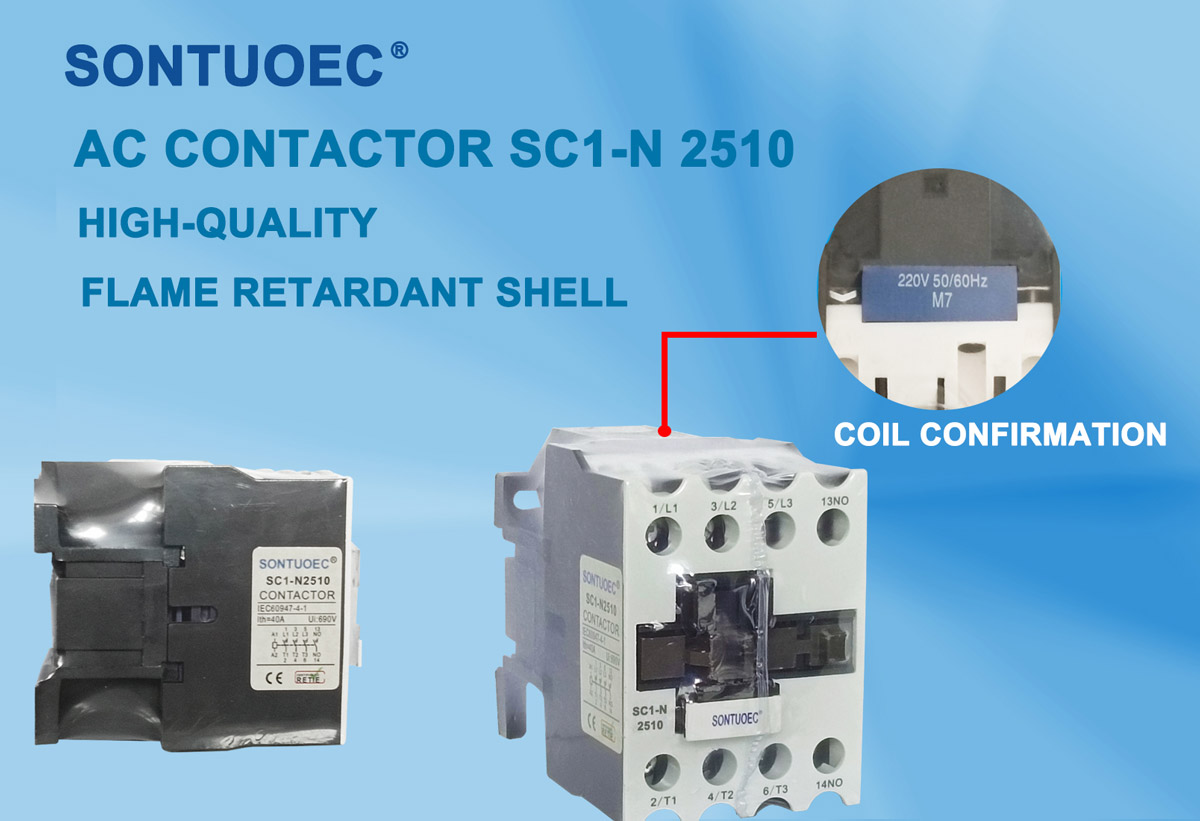

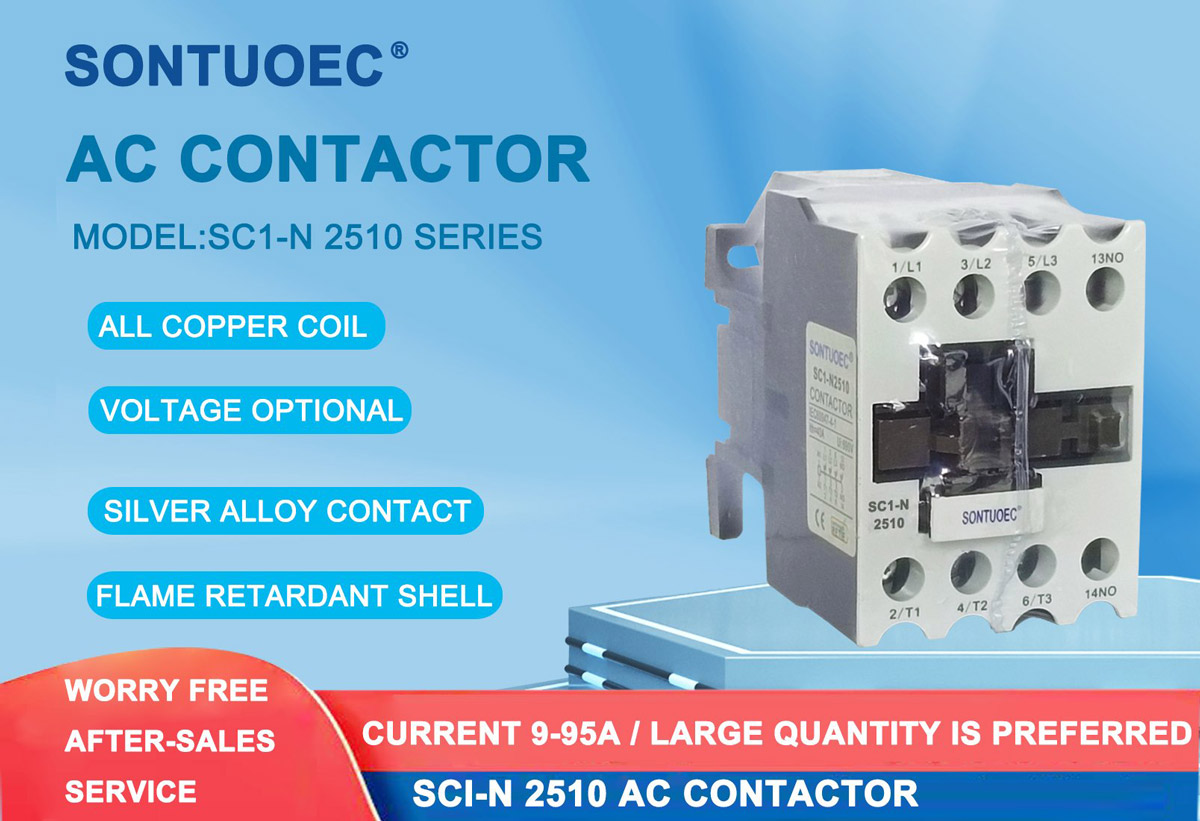

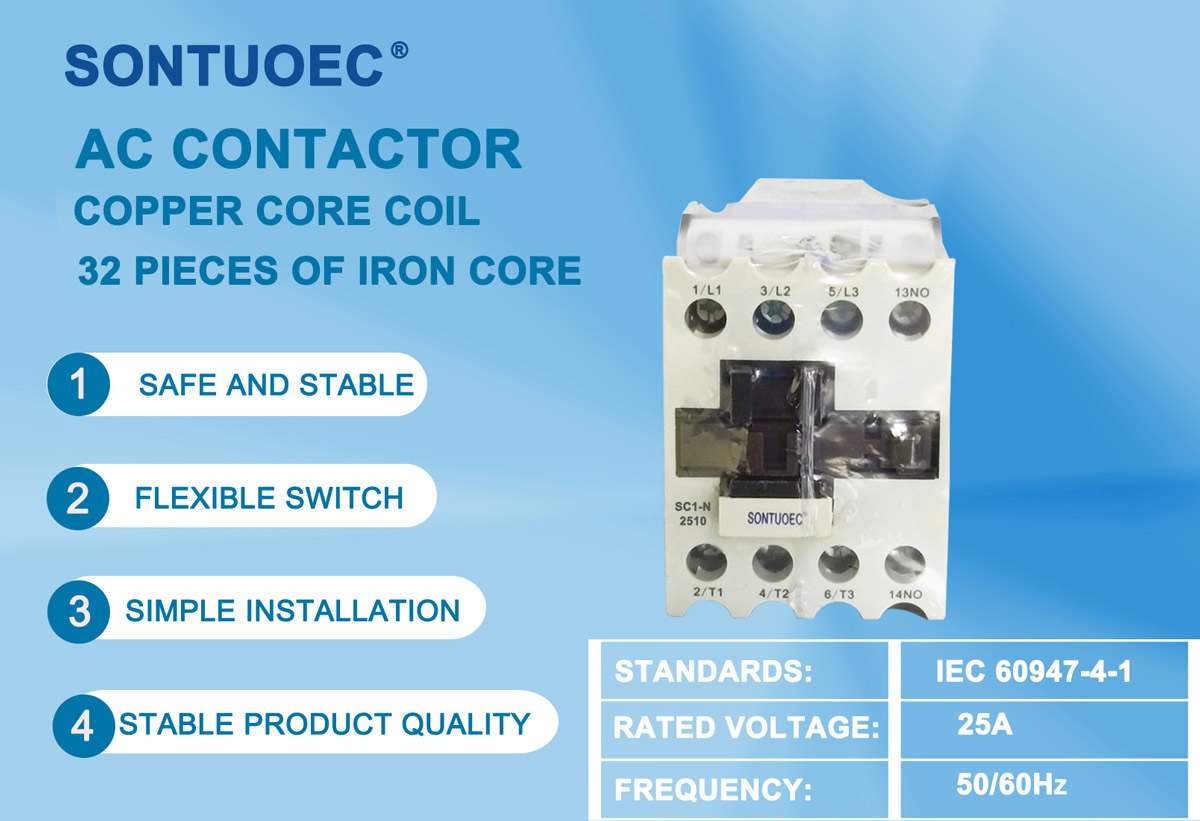

3-polni AC kontaktor

3 Pole AC kontaktor je izmjenični sklop sa tri neovisna kontakta (ili stubovi), od kojih svaka kontrolira jednu fazu trofaznog elektroenergetskog sistema. Njegova glavna funkcija je daljinsko upravljanje početnim, zaustavljanjem i preokretom trofaznih motora ili druge trofazne opterećenja. Kontrolom uključenog i isključivanja ova tri kontakta može realizirati vezu i isključenje trofaznog kruga, čime se kontrolira radni status električnog opterećenja.

Pošaljite upit

opis proizvoda

Model	Kapacitet 2 fazne SqirLell-								Nazivna struja grijanja 1. (a)
	Nazivna snaga (kW)				Nazivna rukovanje strujom (a)
	220V-240V	380-440V	550V	660V	220-240V	380V-440V	550V	660V
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Struktura i princip rada

Struktura:

Elektromagnetski sustav: uključuje komponente kao što su zavojnice, jezgre itd., Koje se koriste za generiranje magnetskog toka za pokretanje otvora i zatvaranja kontaktnog sistema.

Contact system: including main contact and auxiliary contact. The main contact is used to carry high current, and the auxiliary contact is used to realize the transmission and feedback of control signals.

ARC uređaj za gašenje: Koristi se za gašenje luka koji se generira kada se kontakt isključi kako bi zaštitio kontakt od oštećenja.

Shell: Koristi se za zaštitu unutrašnjih komponenti iz vanjskog okruženja.

Princip rada:

Kada se zavojnica napaja, glačalo jezgra generira magnetizam i privlači kontakt sistem za zatvaranje, čineći trofaznu krugu otvorena.

Kada se zavojnica isključi, gvožđe jezgro gubi magnetizam, a kontaktni sustav odvaja se pod djelovanjem opruge da bi odvojilo trofazni krug.

Treće, aplikacija i izbor

Primjene:

3 Polu AC kontaktor široko se koristi u industrijskoj automatizaciji, elektroenergetskoj sistemu i automatizaciji zgrada.

Može se koristiti za kontrolu operacija kao što su početak, zaustavljanje i preokret trofaznih motora.

Može se koristiti i za realizaciju daljinskog upravljača i zaštite elektroenergetskog sustava.

Izbor:

Prilikom odabira 3-polnog AC kontaktora, trebalo bi uzeti u obzir faktore, kao što su nazivni napon, nazivna struja i vrstu opterećenja elektroenergetskog sustava.

Trenutna ocjena trebala bi biti veća od ili jednaka maksimalnoj operativnoj struji tereta.

Rejting napona treba prilagoditi nivou napona elektroenergetskog sustava.

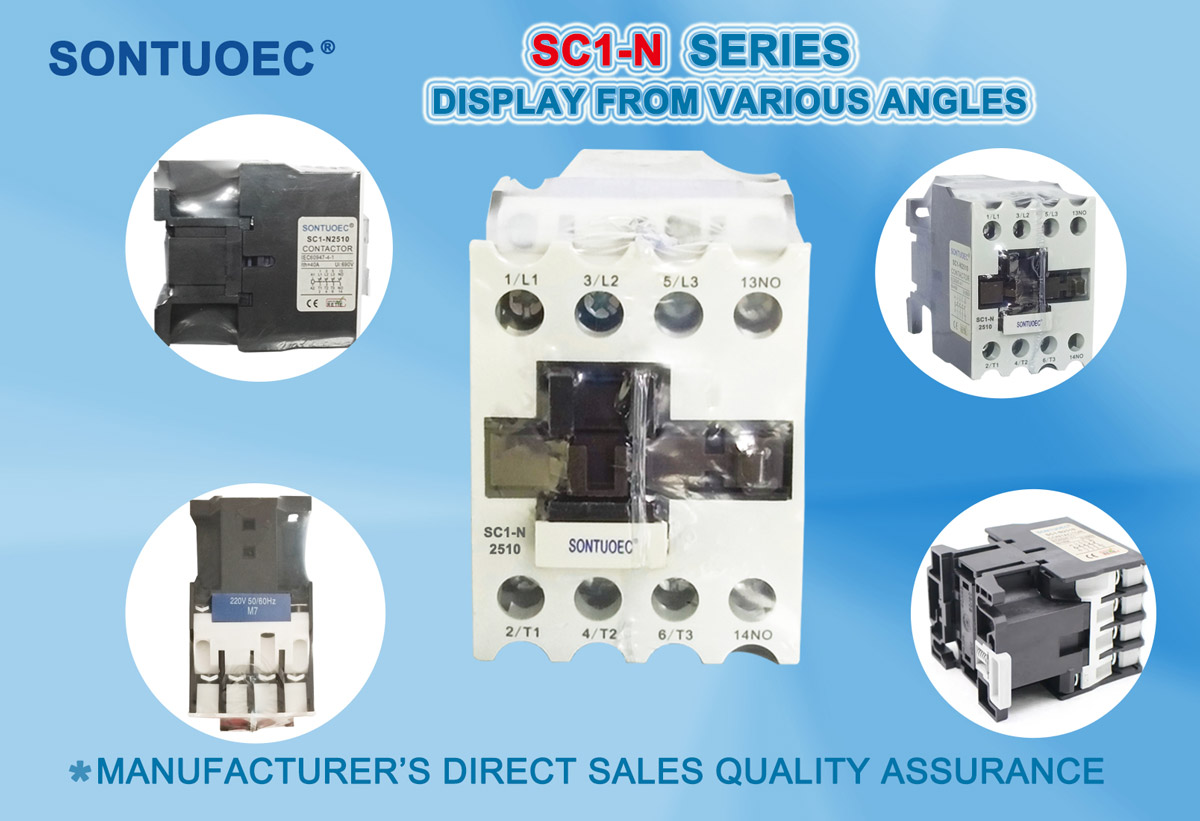

3 Pole AC Contactor
