2p RCBO B tip

2p RCBO B tip je dva preostala struja prekidač sa zaštitom od prekomjernog struje (preostala struja za zaštitu od preopterećenja sa zaštitom od preopterećenja), može kontrolirati isključivanje vatrene linije 2p (L1) i nulte linije (N); istovremeno. Tip "obično se odnosi na određenu vrstu ili specifikaciju prekidača, što može uključivati operativne karakteristike, nazivne struje, nazivne napone i druge parametre prekidača.

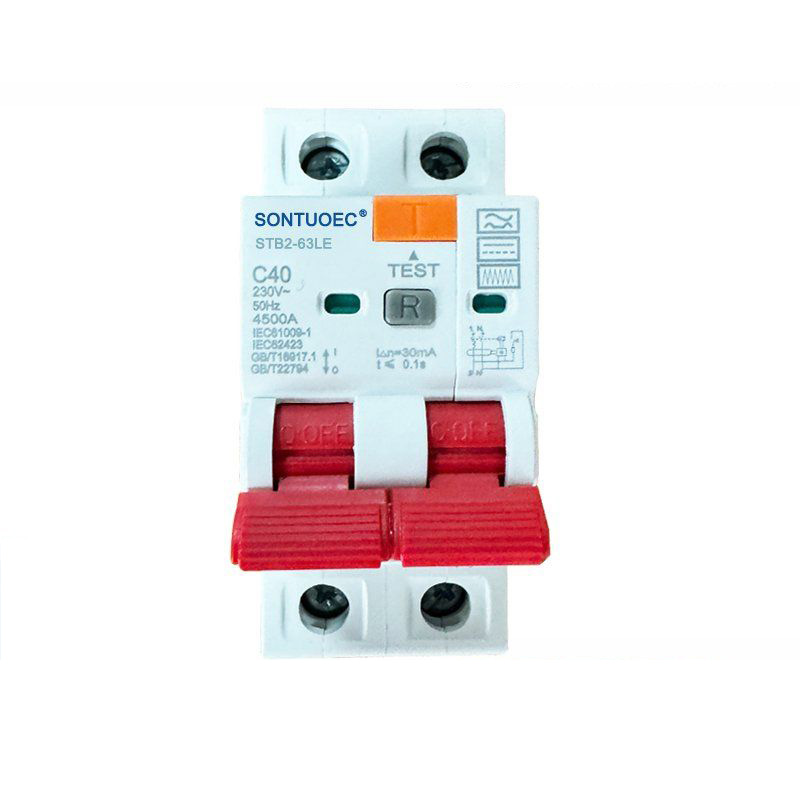

Model:STB2-63LE

Pošaljite upit

opis proizvoda

	Standard	Jedinica	IEC / EN 61009-1 i IEC / EN62423
Električni karakteristike	Režim		Elektronički tip
	Tip (talasni oblik zemlje Osjetljivo curenje)		B
	Termo-magnetsko izdanje karakterističan		B, C, D
	Nazivna struja ln	A	6,10,16,20,25,32,40; 63,80a
	Stubovi	P	1p + N, 3p + n
	Nazivni napon ue	V	AC 230, 400
	Nazivna osetljivost I △ n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Nazivna preostala izrada i lomljenje Kapacitet l △ m	A	500
	Nazivni kapacitet kratkog spoja ICN	A	6000
	Vrijeme pauze ispod I △ n	S	≤0.1
	Nazivna frekvencija	Hz	50/60
	Ocijenjeni impulsewithrand Napon (1,2 / 50) Uimp	V	4000
	Dielektrični test napon na ind.freq za 1min	kv	2
	Izolacioni napon Ui	V	250
	Stepen zagađenja		2
Mehanički karakteristike	Električni život		4000
	Mehanički život		10000
	Indikator struje greške		Da
	Stepen zaštite		IP20
	Temperatura okoline (sa dnevnim prosjekom≤35ºC)	ºC	-5 ~ + 40 (posebna aplikacija molimo pogledajte Ispravljanje kompenzacije temperature)
	Temperatura skladištenja	ºC	-25 ~ + 70
Instalacija	Vrsta terminala		Kabel / PIN-tipa sabirnice / U-Type Busbar
	Veličina terminala gornja / dna za kabl	mm2	25
	Veličina terminala gornja / dna za kabl	Awg	18-5
	Veličina terminala gornja / dna za Busbar	mm2	25
	Veličina terminala gornja / dna za Busbar	Awg	18-3
	Ugradnja		Na DIN Rail EN 60715 (35 mm) putem brzog uređaja za isječak
	Priključak		S vrha

Glavne karakteristike i parametri

Karakteristike akcije: 2p 4P RCBO B tip ima funkciju za zaštitu od preostale struje, kada preostala struja (I.E. curenja) u krugu doseže unaprijed postavljenu vrijednost, prekidač će se brzo postupiti za prekid zrakoplova za sprečavanje električnih udara i električnih požara.

Nazivna struja: Ovisno o specifičnom modelu i specifikacijama, nazivni opseg 2p TIP RCBO B može se razlikovati, ali obično uključuje širok spektar specifikacija poput 6A, 10a, 20a, 50a, 63a, 80a, i tako dalje.

Nazivni napon: 2p 4p RCBO B tip je obično ocijenjen na 240 V AC za domaća i komercijalna električna okruženja.

Nazivna frekvencija: Nazivna frekvencija ovog prekidača obično je 50 / 60Hz, što odgovara frekvenciji napajanja u većini zemalja i regija.

Nazivni kapacitet kratkog spoja: 2p RCBO B tip ima visoki nazivni kapacitet kratkog spoja, poput 6ka ili 10ka, koji može izdržati velike trenutne šokove bez oštećenja u slučaju kvara kratkog spoja.

Aktualna akcija: Aktualna struja curenja ovog prekidača obično je 30mA ili manja, koja ispunjava zahtjeve Međunarodne elektrotehničke komisije (IEC) i relevantnim nacionalnim standardima, te mogu efikasno zaštititi ličnu sigurnost.

RCBO se uglavnom koristi u AC 50Hz (60Hz), nazivni napon 230 / 400V, ocijenjeni struji 6A do 40A distributivnog sistema niskog napona. RCBO je jednak funkciji MCB + RCD; Koristi se za zaštitu od električne udara i ljudske indirektne kontaktne zaštite, zaštitu od električne opreme kada ljudsko tijelo dodiruje struju za struju ili struju električne mreže prelazi propisanu vrijednost, te preko zaštite od opterećenja i kratkog kruga; Također može biti i nefrekventni operator u krugu, divlje korišten u stambenom i komercijalnom okrugu. Poštuje se sa standardom IEC61009-1.

Primjena i ugradnja

Primjena: 2P 4p RCBO B tip je pogodan za zaštitu krugova distribucije električne energije koji zahtijevaju istovremeno upravljanje vatrom i nultom žicom, poput osvjetljenja, utičnica, klima uređaja i drugih krugova na domaćem, komercijalnom, industrijskom i drugom mestu.

Instalacija: Prekidač obično usvaja simetrična ugradnja u opštinu ili ugradnju na ploče, što je pogodno za brzu instalaciju i uklanjanje u razvodne kutije ili distribucijskog ormara.

Ožičenje: 2p 4p RCBO B tip je fleksibilan u ožičenju i može se povezati s trofaznim trofaznim trofaznoj, trofaznim četverofaznim ili jednofaznim krugovima. Prilikom ožičenja, osigurajte da su vatre, nula i zemaljske žice pravilno povezane kako bi se izbjegli rizik od električnog udara i električne vatre.
