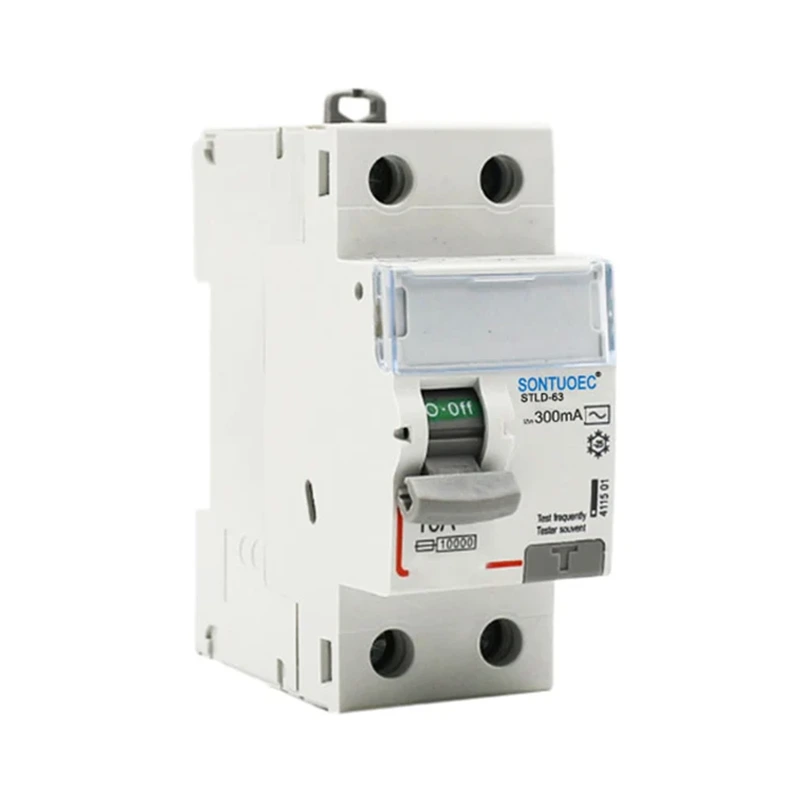

2p 63a / 30mA RCD AC tip

Princip rada 2P 63A / 30mA RCD AC tipa zasnovan je na preostalom struji transformatora. Kada se neuravnotežena struja (I.E. curenje) pojavljuje u električnom sustavu, preostali trenutni transformator otkriva ovu neuravnoteženu struju i stvara magnetni tok proporcionalan struji curenja. Ovaj magnetni tok pokreće RCD-ov mehanizam za izdanje RCD-a, uzrokujući da RCD brzo prekine napajanje.

Pošaljite upit

opis proizvoda

Model:	Elektro-magnetni tip; Elektronički tip
Standard	IEC 61008-1
Karakteristike zaostale trenutne:	I, i

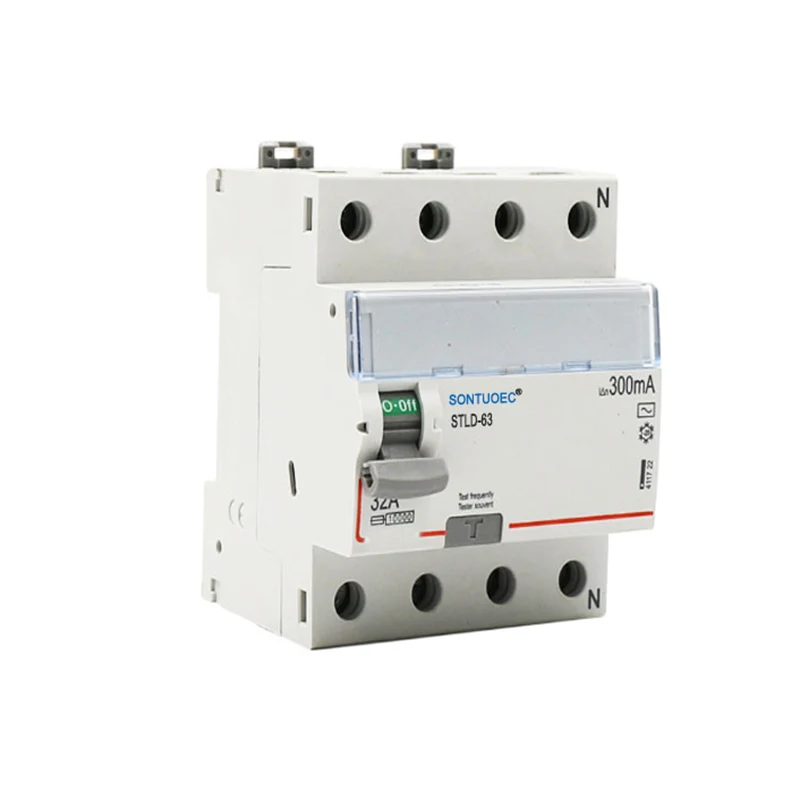

Ne br.:	2p, 4p
Nazivna struja:	16A, 25A, 32A, 40A, 63a;
Nazivni napon:	230 / 400V AC
Nazivna frekvencija:	50 / 60Hz
Nazivna preostala operativna struja IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
Nazivna preostala ne operativna struja I ΔNO:	≤0.5iΔn
Nazivni uvjetni trenutni kratki spoj Inc:	6000a
Nazivni uvjetni preostali kratki spoj Trenutni IΔC:	6000a
Trajanje ukidanja:	Trenutno pokretanje≤0.1Sec
Preostalo isključivanje trenutnog raspona:	0,5iΔn ~ IΔn
Elektro-mehanička izdržljivost:	4000 ciklusa
Pričvrsnični moment:	2.0nm
Priključni terminal:	Priključak za vijak terminala sa stezaljkama

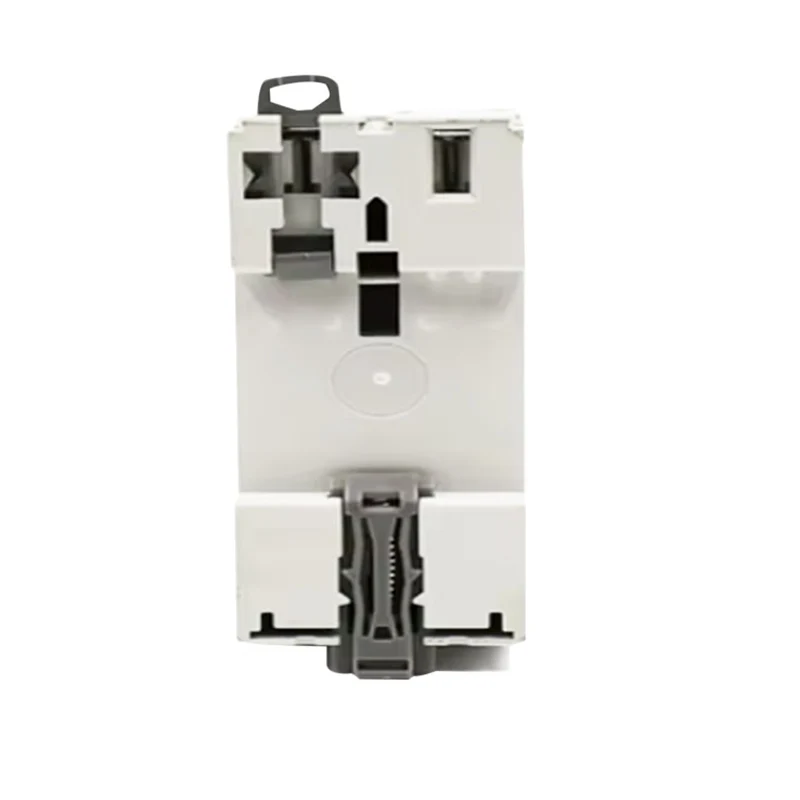

Instalacija:	Montaža šine 35 mm

Osnovni koncept

 2p: Označava da je ovaj RCD (rezidualni trenutni uređaj) bipolarni prekidač, tj. I., može istovremeno kontrolirati isključenje dva retka. Ovaj se dizajn obično koristi tamo gdje su i faza i nulta linije istovremeno odsječene kako bi se osiguralo da krug može u potpunosti isključiti u slučaju propuštanja ili greške, sprečavajući sigurnosne nesreće kao što su struja ili električni požari.

 63a: Označava da je RCD ocijenjen na 63 ampera. Nazivna struja je maksimalna je trenutna vrijednost koju RCD može kontinuirano nositi bez uzrokovanja pregrijavanja ili oštećenja. U praktičnim primjenama, odgovarajuća ocijenjena struja treba odabrati prema opterećenju električnog sustava.

 30mA: Označava da je struja za odvod za curenje ovog RCD-a 30 mA. Aktualna struja curenja je minimalna trenutna vrijednost na kojoj RCD otkriva struju curenja i aktivira radnju. Kada struja curenja u električnom sustavu prelazi ovu vrijednost, RCD će brzo smanjiti napajanje za zaštitu lične sigurnosti i spriječiti nezgode poput električnih požara.

 RCD: Rezidni trenutni uređaj je električni sigurnosni uređaj koji se koristi za otkrivanje preostale struje (I.E. struja curenja) u električnom sustavu i prekinuti napajanje. Široko se koristi u različitim niskonaponskim električnim sustavima za pružanje sveobuhvatne zaštite električne opreme i osoblja.

 Tip AC: označava da je ovaj RCD pogodan za naizmjenične struje (AC) sisteme. Naizmjenična struja (AC) je čest način prenošenja električne energije i karakteriziraju ga periodične promjene u smjeru napona i struje u odnosu na izravnu struju (DC). Stoga, prilikom odabira RCD-a, odgovarajući model treba odabrati na osnovu vrste električnog sustava (AC ili DC).

1.Provida zaštite od struje greške u zemlji i funkciji izolacije

2. Podnošenje kratkog spoja izdržava

3.Applikacija na priključak za priključak i PIN / FORK tipku

4. Opremljen priključnim priključcima zaštićenim prstima

5. Automatski odspojite krug kada se pojavi struja greške u zemlji i prelazi i premašuje nazivnu osjetljivost

6.Independent o napajanju i naponom linija i bez vanjskog smetnji, fluktuacije napona. ---------- Velika veća žica (35 mm priključni kabel)

2P 63A/30mA RCD AC Type
