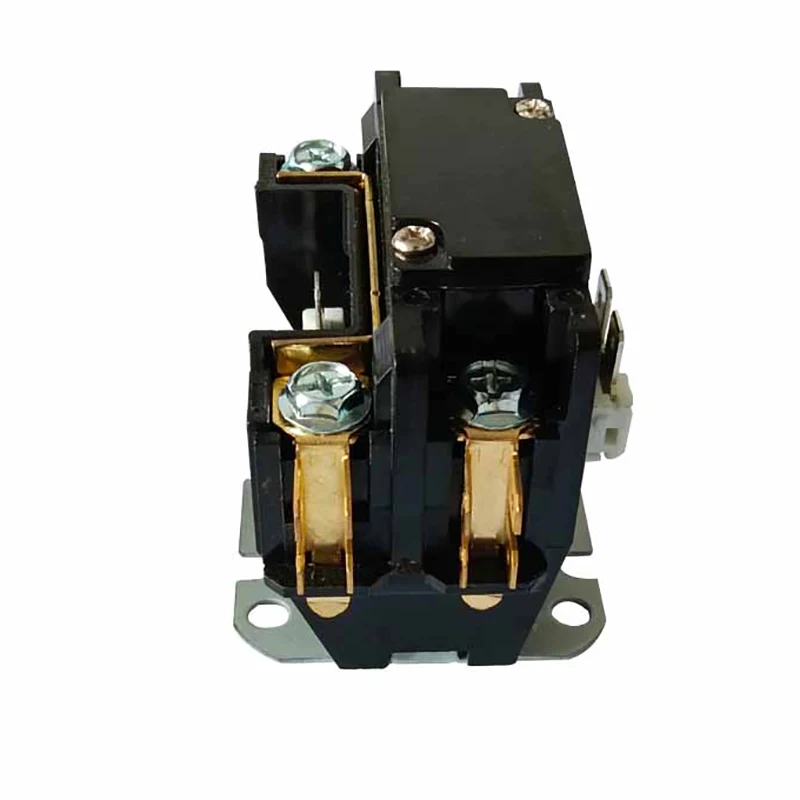

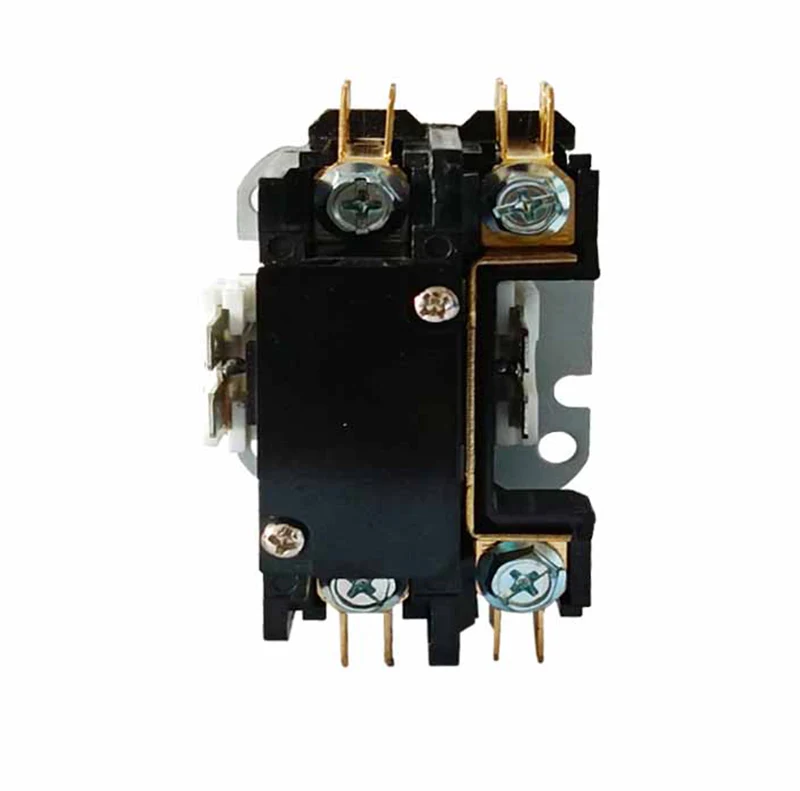

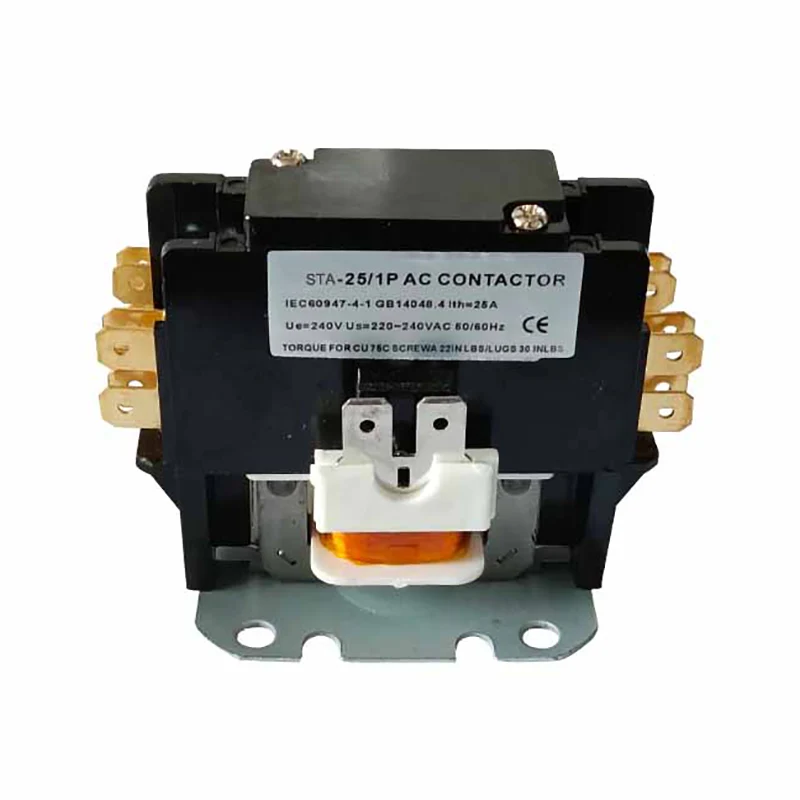

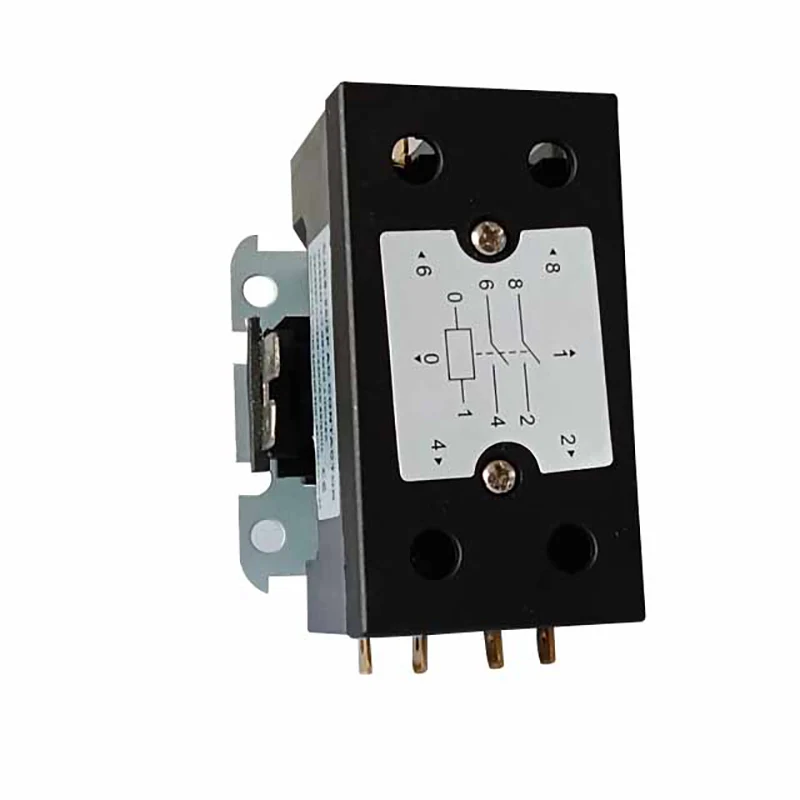

1.5p 25A AIR CITONOR CITONER

Princip rada

Kada se zavojnica klima uređaja od 1,5p 25A iznosi energična, gvožđe jezgro postaje magnetna i privlači kontakt sistem za zatvaranje, na taj način povezivanje električnog opterećenja na izvor napajanja. Kada se zavojnica isključi, gvožđe jezgro gubi magnetizam, a kontakt sistem je odvojen oprugom, čime se isključuje opterećenje iz izvora napajanja. Na ovaj način kontaktor omogućava daljinsko upravljanje električnom opterećenjem.

Definitivna primjena kontaktora:

• CJX9 (ili STA) serija AC kontaktni sklop uglavnom je primjenjiv na liniju AC 50Hz ili 60Hz, nazivni izolacijski napon je 240V i ocijenjena radna struja do 60A, koja se koristi za zatvaranje ili isključivanje linije

• Kontaktori klima uređaja su definitivni namjenski AC kontaktni sklop dizajnirani su za upotrebu u hladnjaku, klima uređaju i elektroenergetskim grijanjem.

• Priključci napajanja mogu se izvršiti sa vijčanim terminalima sa brzim spojenjima ili priključcima za brze povezivanje

• Oni su u skladu sa IEC60947-4-1

Struktura i karakteristike

Struktura:

Elektromagnetski sustav: uključujući zavojnicu, jezgru i ostale komponente, koji se koristi za generiranje magnetskog toka za pokretanje otvaranja i zatvaranja kontaktnog sistema.

Kontakt sistem: uključujući glavni kontakt i pomoćni kontakt, glavni kontakt koristi se za prevoz visoke struje, a pomoćni kontakt koristi se za realizaciju prenosa i povratnih informacija kontrolnog signala.

ARC uređaj za gašenje: Koristi se za gašenje luka koji se generira kada se kontakt isključi kako bi zaštitio kontakt od oštećenja.

Shell: Koristi se za zaštitu unutarnjih komponenti iz vanjskog okruženja, istovremeno pružajući rasipanje topline.

Značajke:

Sa dobro definiranim namjenom i specifičnim dizajnom za određene elektroenergetske sustave i tipove opterećenja.

Kontakt sistem proizvodi se od visokokvalitetnih materijala s dobrim električnim provodljivošću i otpornošću na habanje.

Elektromagnetski sustav ima dovoljno usisne sile da se pouzdano angažira i pusti kontakte.

ARC uređaj za gašenje može efikasno ugasiti luk i zaštititi kontakte od oštećenja.

Školjka je razumno dizajnirana s dovoljnom snagom i performansama disipacije topline.
